위생 공압 직선형 3피스 볼 밸브는 전체 구멍 흐름 통로를 사용하여 효율적인 매체 전달을 유지하는 동시에 정밀하게 연마된 제품 접촉 표면은 잔류물 정체를 줄이고 청소를 단순화하는 데 도움이 됩니다. SUS304 또는 SUS316L 스테인레스 스틸로 제조되었으며 제약, 생명 공학, 식품, 음료, 유제품, 화장품 및 정밀 화학 처리 분야의 위생 응용 분야에 적합합니다.
공압식 1/4 회전 작동을 통해 밸브는 자동화된 공정 시스템을 위한 빠른 개폐 기능을 제공하며 CIP 및 SIP 작동에 맞게 구성할 수 있습니다.

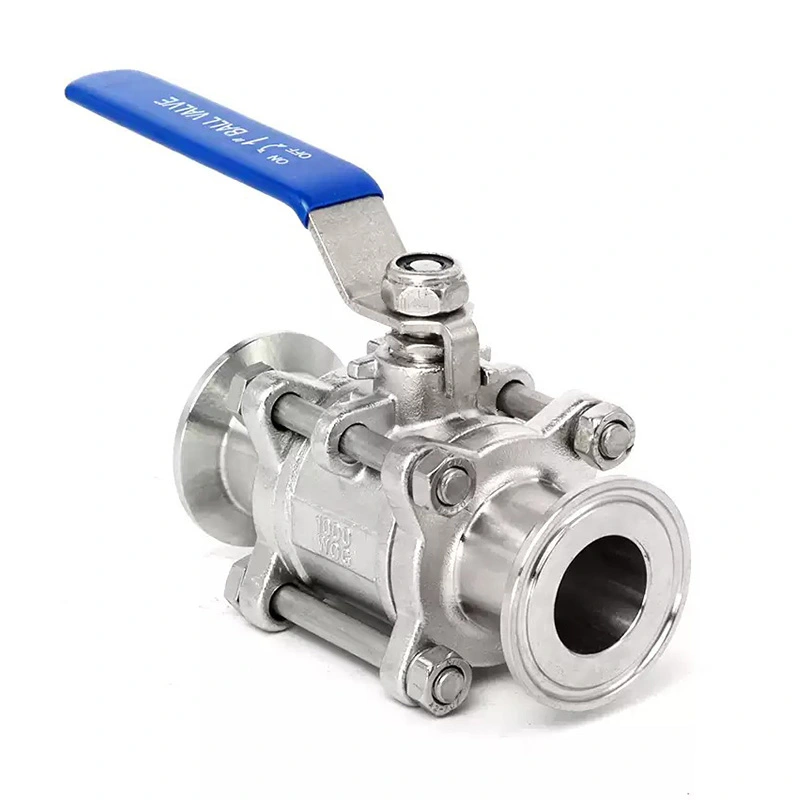

3피스 구조로 인해 유지 관리 중에 중앙 밸브 섹션과 끝 연결을 분리할 수 있습니다. 이를 통해 전체 밸브 어셈블리를 교체하지 않고도 내부 구성 요소에 더 쉽게 접근할 수 있습니다.
볼, 밸브 시트 및 밀봉 구성품은 필요할 때 검사하고 교체할 수 있습니다. 따라서 이 밸브는 씰과 시트가 반복적으로 작동, 청소 또는 멸균 주기를 거치는 공정 라인에 적합합니다.
마모가 발생하면 유지 관리 담당자는 전체 파이프라인 연결을 교체하는 대신 내부 구성 요소를 수리할 수 있습니다. 이를 통해 예비 부품 관리 및 일상적인 밸브 서비스를 단순화할 수 있습니다.
풀 보어 볼은 연결된 파이프라인과 밀접하게 일치하는 흐름 통로를 제공하여 프로세스 매체가 완전히 열렸을 때 제한된 제한으로 밸브를 통과할 수 있도록 합니다.
직선 흐름 경로는 흐름 방향의 불필요한 변화를 최소화하여 밸브 전체의 압력 손실을 줄이는 데 도움이 됩니다. 이는 사용 가능한 펌프 용량을 유지하는 것이 중요한 액체 전달 시스템에 유용합니다.
광택 처리된 젖은 표면과 결합된 직선 흐름 통로는 밸브를 열거나 닫은 후 공정 매체가 축적될 수 있는 영역을 줄이는 데 도움이 됩니다.

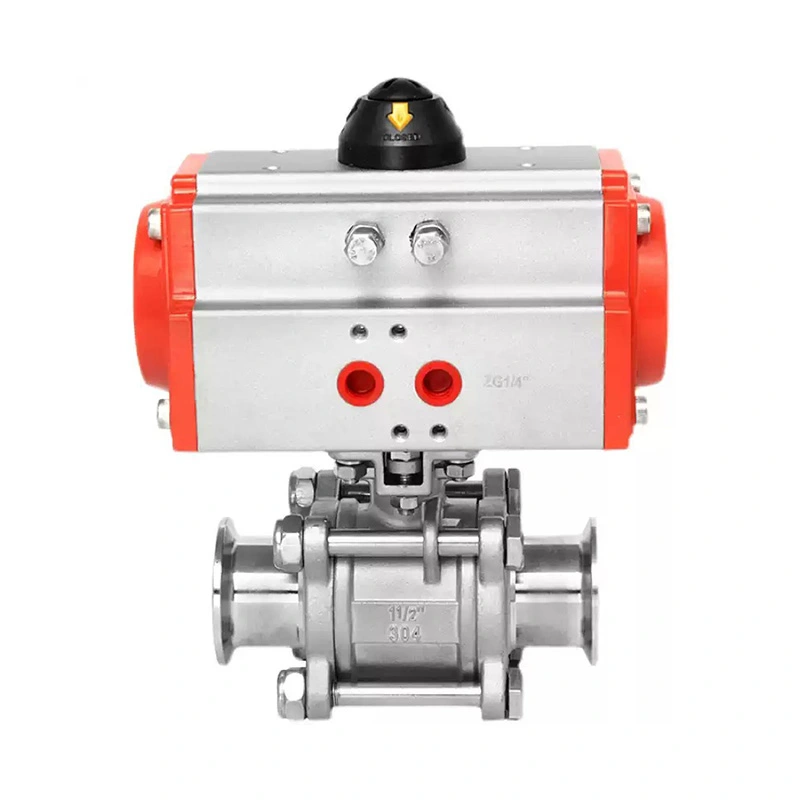

공압 액츄에이터는 볼을 90도 회전시킵니다. 볼 보어가 파이프라인과 정렬되면 밸브가 열립니다. 볼을 90도 회전시키면 고체 부분이 유동 경로를 가로질러 배치되고 밸브가 닫힙니다.
1/4 회전 작동은 개방 위치와 폐쇄 위치 사이의 빠른 이동을 제공하므로 밸브는 자동화된 생산 순서 및 빈번한 프로세스 전환에 적합합니다.

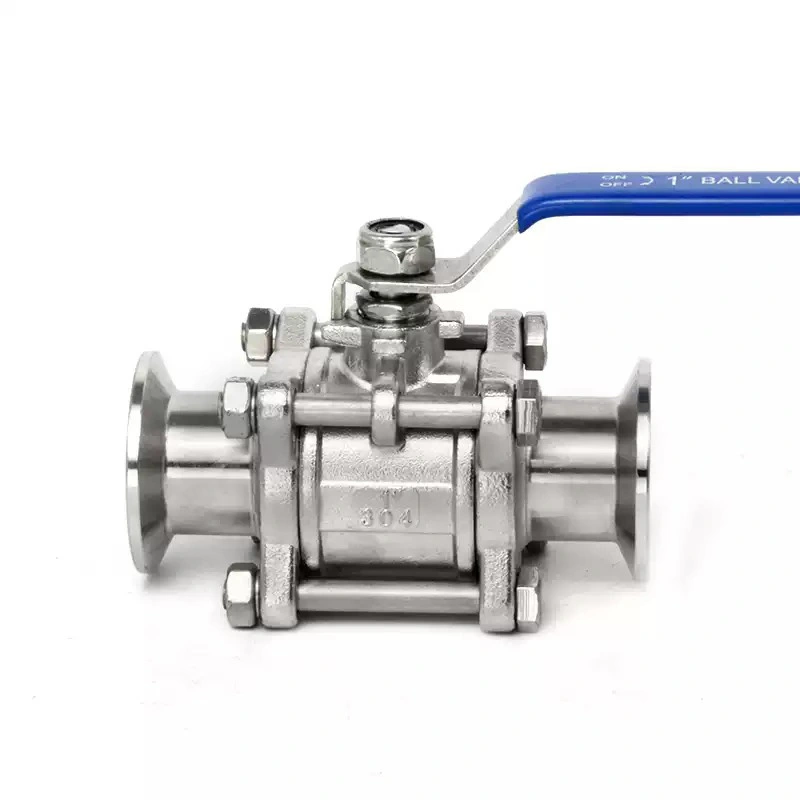

이 모델은 공압 작동용으로 구성되어 있지만 AVM은 시스템 요구 사항에 따라 수동 또는 기타 작동 구성을 제공할 수 있습니다.
볼과 시트 구조는 작동에 필요한 토크를 줄이도록 설계되어 공압식 액츄에이터가 반복적인 사이클 동안 안정적인 움직임을 제공할 수 있습니다.
밸브 본체와 볼에는 SUS304 및 SUS316L 스테인레스 스틸을 사용할 수 있습니다. SUS316L은 까다로운 위생 환경에서 더 높은 내식성을 요구하는 용도에 선택할 수 있습니다.
표준 표면 마감은 Ra ≤0.8μm이며, 더 매끄러운 내부 표면이 필요한 응용 분야를 위한 Ra ≤0.4μm 마감도 옵션으로 제공됩니다.
내부 구조는 사각지대와 제품 정체 현상을 줄여 위생적인 작동과 효과적인 청소를 지원하도록 설계되었습니다.
위생 공압 스트레이트 3피스 볼 밸브는 CIP 세척 및 SIP 멸균 시스템에 통합될 수 있습니다. 선택한 시트 및 씰링 재질에 따라 적용 가능한 세척 및 멸균 조건을 확인해야 합니다.
PTFE는 적절한 작동 온도에서 내화학성과 안정적인 밀봉 성능이 필요한 응용 분야에 사용할 수 있습니다.
유연성과 온도 성능이 중요한 호환 가능한 위생 응용 분야에 실리콘을 선택할 수 있습니다.
EPDM은 많은 수성 및 일반 위생 공정 응용 분야에 적합하며 공정 매체 및 세척 조건에 따라 선택할 수 있습니다.
FKM은 특정 화학물질에 대한 내성과 고온 공정 조건이 필요한 호환 응용 분야에 선택할 수 있습니다.
| 목 | 사양 |
| 제품명 | 위생 공압 스트레이트 3피스 볼 밸브 |
| 밸브 종류 | 위생 풀 보어 볼 밸브 |
| 상표 | AVM |
| 본체 재질 | SUS304 / SUS316L |
| 볼 재질 | SUS304 / SUS316L |
| 시트 재질 | PTFE, 실리콘, EPDM, FKM |
| 작업 | 영적인; 수동 옵션 사용 가능 |
| 표면 마감 | Ra ≤0.8μm 표준; Ra ≤0.4μm 옵션 |
| 작동 압력 | 1.0~1.6MPa |
| 작동 온도 | -20°C ~ +150°C, 시트 재질에 따라 다름 |
| 연결 | 트라이 클램프, 맞대기 용접, 나사형, 플랜지형 |
| 연결 표준 | DIN, 3-A, SMS, BS, RJT, IDF |
| 청소 | CIP 호환 |
| 살균 | SIP 호환 |
Tri-Clamp 연결을 사용하면 상대적으로 빠른 설치 및 분해가 가능하며 정기적인 검사 또는 유지 관리가 필요한 위생 공정 시스템에 적합합니다.
맞대기 용접 연결은 분리 가능한 조인트 수가 적어 영구적인 연결을 제공하며 내부 매끄러움이 중요한 위생적인 파이프라인 시스템에 적합합니다.
나사산 구성은 호환되는 공정 장비 및 배관 시스템에 편리한 연결 옵션을 제공합니다.
밸브가 볼트 연결을 사용하는 호환 장비 또는 배관 시스템과 인터페이스해야 하는 경우 플랜지 연결을 사용할 수 있습니다.
공압식 액추에이터는 자동 1/4 회전 작동을 제공하며 프로세스 자동화 시스템에 통합될 수 있습니다.
솔레노이드 밸브를 사용하여 공장 자동화 시스템의 전기 제어 신호를 기반으로 액추에이터의 공기 공급을 제어할 수 있습니다.
PLC 또는 제어 시스템에서 밸브의 열림 또는 닫힘 상태를 확인해야 하는 경우 위치 피드백 액세서리를 추가할 수 있습니다.
안정적인 액추에이터 작동을 위해 적절하게 조절된 압축 공기를 제공하는 데 도움이 되도록 공기 필터 조절기를 공압 회로에 통합할 수 있습니다.
위생 공압 스트레이트 3피스 볼 밸브는 정제수, WFI, 멸균 액체 이송, 백신 생산, 바이오프로세싱 장비 및 CIP/SIP 시스템과 같은 호환 응용 분야를 위한 제약 및 바이오프로세싱 시스템에 사용할 수 있습니다.
일반적인 응용 분야에는 우유, 요구르트, 유제품 성분, 소스, 식용유 및 위생적인 흐름 차단이 필요한 기타 호환 가능한 액체 식품 가공 시스템이 포함됩니다.
풀 보어 구성은 효율적인 액체 전달 및 자동 차단이 필요한 맥주, 청량 음료, 주스 및 기타 음료 생산 라인에 사용할 수 있습니다.
이 밸브는 세척성과 공정 제어가 중요한 샴푸, 로션, 크림, 화장품 성분을 취급하는 호환 가능한 생산 시스템에 적합합니다.
호환되는 정밀 화학물질, 고순도 물, 실험실 및 기타 청결에 민감한 응용 분야의 경우 스테인리스강 구조와 광택 흐름 경로가 제어된 유체 처리를 제공합니다.
프로세스에서 밸브 시트와 씰을 자주 검사하거나 교체해야 하는 경우 3피스 구조를 통해 내부 구성 요소에 더 쉽게 접근할 수 있습니다.
SUS304 또는 SUS316L과 적절한 시트 및 씰 재질을 선택하기 전에 프로세스 액체 또는 가스를 확인하십시오.
표준 작동 압력 범위는 1.0~1.6 MPa이며, 작동 온도는 선택한 시트 재질에 따라 -20°C ~ +150°C에 이릅니다.
Ra ≤0.8μm가 표준 마감입니다. 더 엄격한 표면 요구 사항이 있는 응용 분야에서는 Ra 0.4μm 마감 옵션을 지정할 수 있습니다.
특히 기존 위생 밸브를 교체하는 경우 주문하기 전에 필요한 연결과 해당 표준을 확인하십시오.
자동화된 시스템의 경우 공압식 액추에이터 구성과 솔레노이드 밸브, 위치 피드백 또는 기타 제어 액세서리가 필요한지 확인하십시오.
표준 생산 리드타임은 주문 수량, 사양, 자재 가용성에 따라 2~4주입니다. 긴급 주문은 구매 전 AVM에서 확인해야 합니다.
표준 지불 조건은 30% 보증금이고 나머지 70%는 T/T 또는 L/C로 선적하기 전에 지불됩니다. 소액 주문의 경우 생산 전 전액 결제가 필요할 수 있습니다.
밸브는 취급 및 국제 운송 중 손상 위험을 줄이기 위해 적절한 종이 및 목재 케이스에 안전하게 포장됩니다.
가장 큰 장점은 유지보수 접근성입니다. 3피스 본체를 사용하면 중앙 밸브 부분을 분리할 수 있어 내부 구성 요소를 보다 편리하게 검사하거나 교체할 수 있습니다.
3피스 디자인은 유지 관리를 위해 내부 구성 요소에 더 쉽게 접근할 수 있는 반면, 2피스 디자인은 일반적으로 더 간단하고 컴팩트한 본체 구조를 제공합니다.
예. 밸브는 풀 보어 볼 설계를 사용하여 상대적으로 제한되지 않은 흐름 통로를 제공하고 완전히 열렸을 때 압력 손실을 줄입니다.
예. 위생 구조는 CIP 및 SIP 프로세스로의 통합을 지원합니다. 실제 세척 및 살균 매개변수는 선택한 시트 및 밀봉 재료를 기반으로 확인되어야 합니다.
밸브 본체와 볼은 SUS304 또는 SUS316L 스테인리스강으로 제공되며 PTFE, 실리콘, EPDM 및 FKM 밀봉 옵션이 있습니다.
지정된 작동 압력은 1.0–1.6 MPa입니다. 선택한 크기와 구성에 따라 정확한 압력 등급을 확인해야 합니다.
지정된 범위는 선택한 시트 재질에 따라 -20°C ~ +150°C입니다.
예. 공압 구성은 자동화된 작동을 지원하며 호환 가능한 제어 및 위치 피드백 액세서리를 장착할 수 있습니다.
내부 접근성, 전체 보어 흐름 및 공압식 차단이 핵심 요구 사항인 위생 공정 시스템의 경우 AVM 위생 공압 스트레이트 3피스 볼 밸브는 까다로운 위생 응용 분야에 실용적인 밸브 구성을 제공합니다.
적절한 구성을 결정하기 위해 밸브 크기, 프로세스 매체, 압력, 온도, 연결 표준, 표면 마감 요구 사항 및 공압 제어 요구 사항을 AVM에 제공하십시오.
