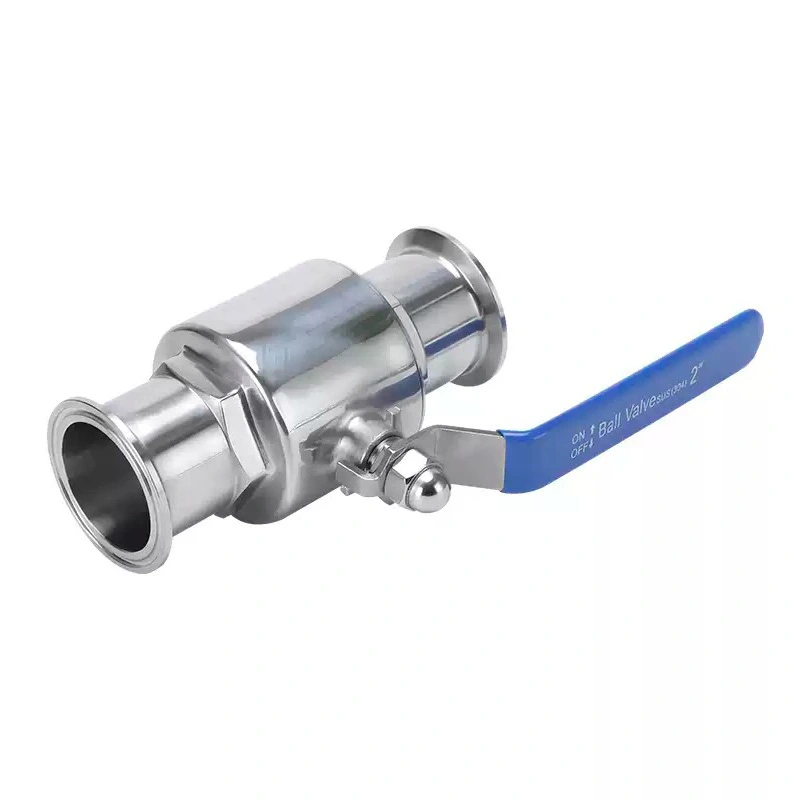

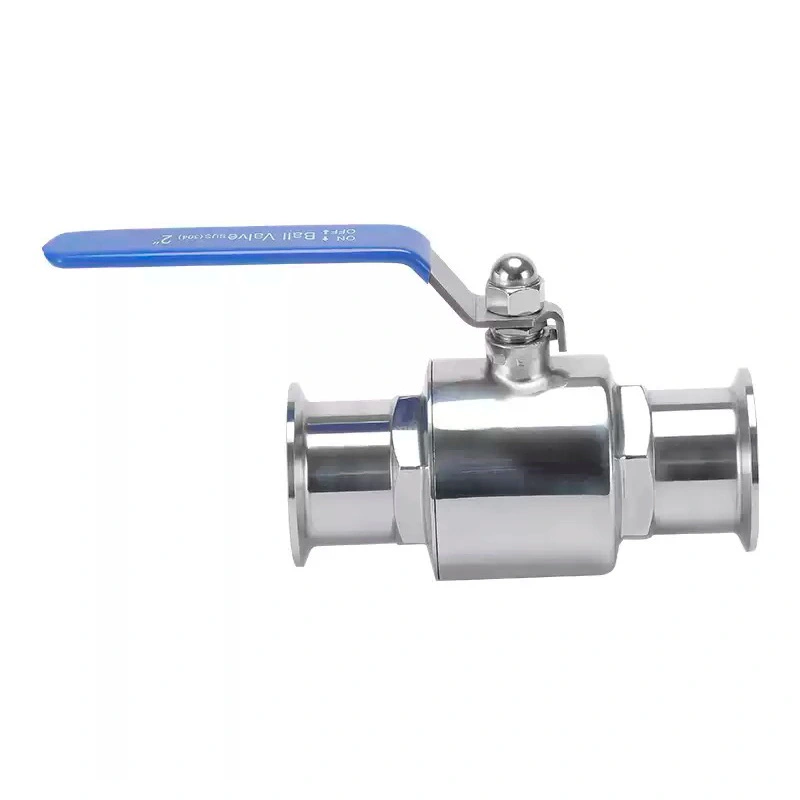

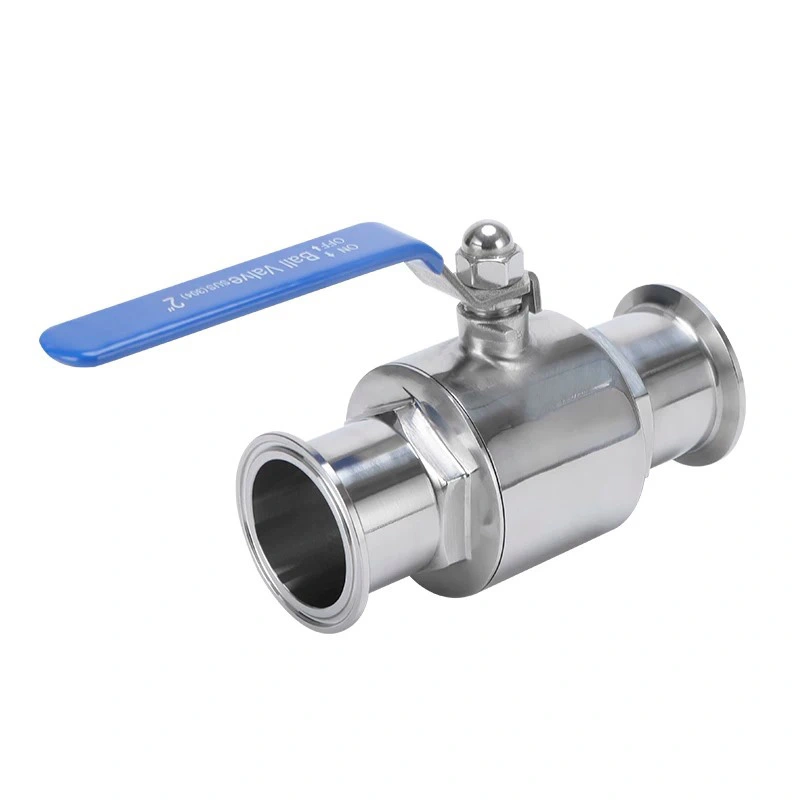

2피스 스테인리스 스틸 본체는 SUS304 또는 SUS316L로 제공되며 위생적으로 광택 처리된 습식 표면과 PTFE 기반 씰링 옵션. 풀 포트 볼은 내부 흐름 통로를 파이프라인 직경에 가깝게 유지합니다. 지속적인 액체 이동 중 흐름 제한 및 난류를 줄입니다. 위생 수동 공압식 완전 보어 2피스 볼 밸브는 수동 핸들 또는 공압식 액추에이터와 함께 제공될 수 있으며 식품 및 산업 분야에 적합합니다. 음료, 유제품, 제약, 생명공학, 화장품, 정밀화학 가공 등을 포함합니다.
풀 포트 볼은 밸브를 통과하는 큰 흐름 통로를 제공하도록 설계된 보어를 사용합니다. 완전히 열렸을 때 보어는 파이프라인과 정렬되어 공정 매체가 최소한의 방해를 받으며 통과할 수 있습니다.
이는 밸브를 사용하는 것보다 유량을 유지하는 것이 더 중요한 시스템에 특히 적합한 밸브를 만듭니다. 스로틀링 밸브.
열린 볼 통로로 인해 유로가 크게 좁아지지 않으므로 밸브는 압력 손실을 줄일 수 있습니다. 제한된 포트 밸브 설계와 비교.
이는 전송 라인, 위생 유틸리티 시스템 및 사용 가능한 프로세스 장비에 유용할 수 있습니다. 펌프 압력이 중요합니다.
직선 흐름 경로는 흐름 방향의 불필요한 변화를 최소화하는 데 도움이 됩니다. 광택있는 내부와 결합 이는 더 깨끗한 미디어 전달을 지원하고 제품 잔여물이 남을 수 있는 영역을 줄입니다.
위생 수동 공압식 풀 보어 2피스 볼 밸브는 2피스 스테인리스강 본체를 사용합니다. 볼, 스템, 시트 및 씰링 어셈블리. 이 구조는 위생 파이프라인을 위한 컴팩트한 솔루션을 제공합니다. 설치.
SUS304는 호환 가능한 위생 응용 분야에 비용 효율적인 스테인레스 스틸 옵션을 제공하는 반면 SUS316L은 더 좋습니다. 더 높은 내식성을 요구하는 까다로운 제품 접촉 환경에 적합합니다.
2피스 구조로 인해 유지보수 담당자가 검사 또는 점검 시 내부 밀봉 구성요소에 접근할 수 있습니다. 교체가 필요하므로 서비스 작업이 단순화됩니다.
밸브는 다양한 위생 요건에 맞게 Tri-Clamp, Butt Weld, Threaded 또는 Flanged 연결로 제공될 수 있습니다. 파이프라인 설계.
사용 가능한 표준에는 DIN, ISO, SMS, IDF, 3-A, RJT 및 ASME BPE가 포함됩니다.
밸브는 볼을 90° 회전시켜 작동합니다. 보어가 파이프라인과 정렬되면 밸브가 열립니다. 이후 90° 회전 시 볼의 솔리드 부분이 유로를 차단합니다.
이 간단한 작동 원리는 개방 위치와 폐쇄 위치 사이의 신속한 전환을 제공합니다.
수동 핸들은 자동화된 작동이 필요하지 않거나 작업자가 있는 시스템에 대한 직접적인 로컬 제어를 제공합니다. 간단한 기계적 오버라이드가 필요합니다.
공압식 액츄에이터는 압축 공기를 1/4 회전 운동으로 변환하여 더 빠르고 반복성을 제공합니다. 자동화된 생산 라인을 위한 운영.
AVM은 복동식 또는 스프링 리턴 공압식 액츄에이터로 밸브를 구성할 수 있으므로 구매자는 제어 전략 및 실패 위치 요구 사항에 따른 작동 모드.
표준 내부 표면 마감은 Ra ≤0.8μm이며, 더 높은 수준의 표면 매끄러움.
위생적인 구조는 제품 잔여물이 남을 수 있거나 불필요한 내부 공간을 줄이도록 설계되었습니다. 세척액.
이는 빈번한 제품 교체 또는 엄격한 위생 요구 사항이 포함된 응용 분야에 특히 중요합니다.
밸브를 CIP 및 SIP 시스템에 통합하여 세척 및 멸균 절차를 수행할 수 있습니다. 파이프라인에서 밸브를 정기적으로 제거하지 않고 수행됩니다.
PTFE 시트는 볼 주위에 기본 밀봉 인터페이스를 제공하며 작업 중에 안정적인 차단을 위해 설계되었습니다. 열리고 닫히는 주기가 반복됩니다.
프로세스 요구 사항에 따라 AVM은 PTFE, EPDM 및 실리콘 씰링 옵션을 제공할 수 있습니다.
적절한 씰은 공정 매체, 온도, 세척용 화학물질 및 환경에 따라 선택되어야 합니다. 살균 요구 사항.
볼 앤 시트 구성은 밸브가 완전히 닫혔을 때 단단히 차단되도록 설계되어 작동 주기 사이에 원치 않는 프로세스 매체 누출이 발생합니다.
| 목 | 사양 |
| 제품명 | 위생 수동 공압식 풀 보어 2피스 볼 밸브 |
| 상표 | AVM |
| 밸브 종류 | 풀 포트 위생 볼 밸브 |
| 본체 재질 | SUS304 / SUS316L |
| 시트 재질 | PTFE, EPDM, 실리콘 |
| 작업 | 수동 / 공압 |
| 공압식 액츄에이터 | 복동/스프링 리턴 |
| 작동 압력 | 최대 10bar |
| 작동 온도 | -20°C ~ +150°C, 시트 재질에 따라 다름 |
| 표면 마감 | Ra ≤0.8μm 표준; Ra ≤0.4μm 옵션 |
| 연결 | 트라이 클램프, 맞대기 용접, 나사형, 플랜지형 |
| 표준 | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| 옵션 액세서리 | 솔레노이드 밸브, 리미트 스위치 박스, 포지셔너, 공기 필터 조절기, 수동 오버라이드, NAMUR 액세서리 |
| 크기 | d | B | L | K | H | W |
| 0.75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1.5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2.5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

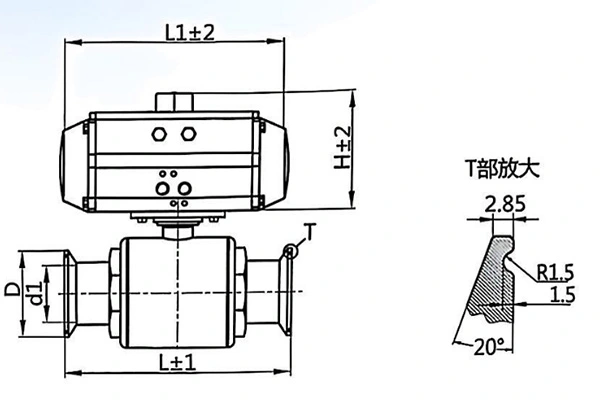

| 크기 | d | D | L | 실린더 모델 |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
솔레노이드 밸브는 공압 공기 공급을 제어할 수 있으므로 볼 밸브가 다음에서 발생하는 전기 신호에 반응할 수 있습니다. 자동화된 제어 시스템.
리미트 스위치 박스는 개방/폐쇄 위치 피드백을 제공하여 운영자 또는 PLC 시스템이 실제 위치를 확인할 수 있도록 돕습니다. 밸브 상태.
더욱 제어된 액추에이터 위치 지정 및 프로세스 모니터링이 필요한 응용 분야에는 포지셔너를 선택할 수 있습니다.
공기 필터 조절기는 공압식 액추에이터에 더 깨끗하고 적절하게 조절된 압축 공기를 제공하는 데 도움이 됩니다. 안정적인 운영을 지원합니다.
수동 오버라이드는 작동 중에 로컬 밸브 작동이 필요한 추가 작동 방법을 제공합니다. 시운전, 유지보수 또는 제어 시스템 중단.
밸브는 정제수 시스템, WFI 시스템, 멸균 액체와 같은 호환 가능한 위생 응용 분야에 사용할 수 있습니다. 이송, 완충제 준비, 생물반응기 시스템 및 CIP/SIP 스키드.
GMP 관련 설치의 경우 프로젝트의 적용 사항에 따라 최종 밸브 구성을 선택해야 합니다. 위생 및 규제 요구 사항.
응용 분야에는 세포 배양, 발효, 생물약제 처리, 멸균 공정 스키드 및 공정액 분배.
전체 구멍 설계는 공정 액체의 효율적인 전달이 필요한 경우 특히 유용합니다.
밸브는 유제품, 우유, 주스, 음료, 양조장 및 식품 성분 전달 시스템에 설치할 수 있습니다. 위생적인 차단과 낮은 흐름 저항이 필요합니다.
적합한 응용 분야에는 로션, 샴푸, 크림 및 기타 호환 가능한 화장품 액체 전달 시스템이 포함됩니다.
호환 가능한 고순도 및 정밀 화학 응용 분야를 위해 밸브는 스테인리스 스틸 구조로 되어 있어 견고합니다. 차단 및 유연한 연결 옵션.
프로세스에서 압력 손실을 최소화하면서 높은 유량을 요구하는 경우 풀 보어 구성이 중요한 선택입니다. 요인.
공정 매체, 부식 조건, 세정제 등에 따라 SUS304 또는 SUS316L을 선택하십시오. 제품 접촉 요구 사항.
실제 공정온도, 매체, CIP 케미컬, SIP 등을 고려하여 PTFE, EPDM, Silicon을 선택해야 합니다. 조건.
빠르고 반복 가능하며 자동화된 전환이 필요한 경우 로컬 제어 또는 공압 작동을 위한 수동 작동을 선택하십시오. 필수.
해당 DIN, ISO, SMS와 함께 필요한 Tri-Clamp, 용접, 나사 또는 플랜지 연결을 확인하십시오. IDF, 3-A, RJT 또는 ASME BPE 표준.
자동화 라인의 경우 솔레노이드 밸브, 위치 피드백, 포지셔너, 공기 필터 조절기, NAMUR 여부를 지정합니다. 액세서리 또는 수동 오버라이드가 필요합니다.
풀 보어 설계로 인해 이 밸브는 압력 손실 및 유지 관리에 관심이 있는 구매자에게 특히 적합합니다. 효율적인 프로세스 미디어 전송.
하나의 밸브 플랫폼을 간단한 수동 조작 또는 자동화된 공압 제어용으로 구성할 수 있습니다. 다양한 생산 환경에 적응할 수 있는 장비.
2피스 본체는 내부 씰링의 검사 및 유지보수를 위한 간단한 구조를 제공합니다. 구성 요소.
광택 처리된 젖은 표면, 최소화된 데드 스페이스, 위생 연결 및 CIP/SIP 호환성으로 밸브를 구성합니다. 청결성이 구매 우선순위인 응용 분야에 적합합니다.
풀 보어 위생 볼 밸브에는 파이프라인의 내부 직경과 밀접하게 일치하도록 설계된 볼 통로가 있습니다. 언제 완전히 개방되면 상대적으로 제한되지 않은 흐름 경로를 제공하여 압력 손실과 난류를 줄이는 데 도움이 됩니다.
2피스 구조로 콤팩트한 밸브 본체와 검사를 위해 내부 구성 요소에 대한 실용적인 접근을 제공합니다. 그리고 유지 보수.
예. AVM은 수동 핸들 작동은 물론 복동 또는 스프링 리턴을 갖춘 공압 구성도 제공합니다. 액추에이터.
지정된 최대 작동 압력은 10bar입니다. 실제 압력 성능은 다음 사항에 따라 확인되어야 합니다. 선택된 크기, 재료, 시트 및 작동 조건.
지정된 작동 범위는 선택한 시트 및 밀봉 재료에 따라 -20°C ~ +150°C입니다.
예. 위생 구조는 CIP 및 SIP 세척 시스템에 통합되도록 설계되었습니다. 실제 선택한 밀봉재에 따라 멸균 조건을 확인해야 합니다.
표준 표면 마감은 Ra ≤0.8μm이며, 더 부드러운 표면 마감이 필요한 응용 분야를 위한 Ra ≤0.4μm 마감도 옵션으로 제공됩니다. 내부 표면.
일반적인 응용 분야에는 제약, 생명 공학, 식품, 음료, 유제품, 양조장, 화장품 및 호환 제품이 포함됩니다. 정밀 화학 처리.
표준 생산 리드 타임은 주문 수량, 밸브 구성, 사양 및 사양에 따라 2~4주입니다. 재료 가용성. 긴급한 요구사항이 있는 구매자는 가능한 가장 빠른 생산 일정을 확인해야 합니다. AVM으로.
표준 지불 조건은 30% 보증금이고 나머지 70%는 T/T 또는 L/C로 선적하기 전에 지불됩니다. 작은 가치의 경우 주문 시, 생산 전에 전액 결제가 필요할 수 있습니다.
밸브는 국제 여행 중에 장비를 보호하기 위해 적합한 종이와 목재 케이스를 사용하여 안전하게 포장됩니다. 운송하고 배송 전 손상 위험을 줄입니다.
프로세스에 높은 유량, 낮은 압력 손실, 신속한 차단 및 위생적인 구성이 필요한 경우 AVM 위생 수동 공압식 풀 보어 2피스 볼 밸브는 수동 작동 및 자동화된 위생 파이프라인.
AVM에 밸브 크기, 프로세스 매체, 작동 압력, 작동 온도, 연결 표준, 시트 제공 재료 및 작동 방법을 선택하여 응용 분야에 적합한 구성을 선택하십시오.
