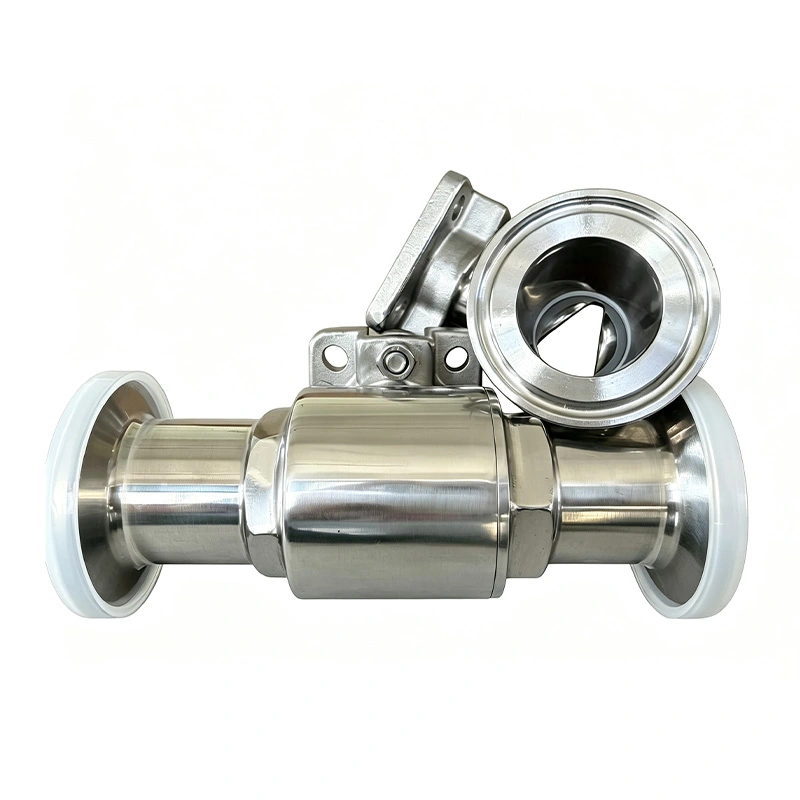

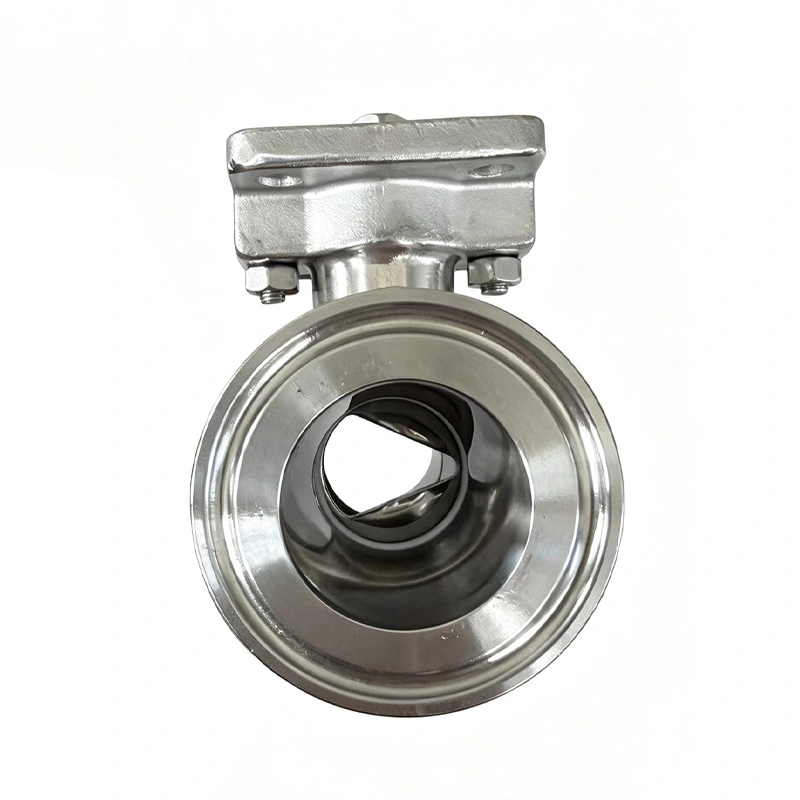

위생 수동 30° 45° 60° V 포트 볼 밸브

주로 On/Off 격리용으로 사용되는 기존 풀 포트 볼 밸브와 달리 V 포트 구성은 수동 유량 조절 및 프로세스 조정용입니다. AVM은 위생 수동 30° 45° 60° V-포트 볼 제공 밸브, 구매자가 필요한 제어 감도 및 흐름 용량에 따라 볼 개구부를 선택할 수 있습니다.

SS304 또는 SS316L 스테인리스 스틸로 제조된 밸브는 광택 처리된 습식 표면과 위생적 기능을 갖추고 있습니다. 연결 옵션. 제약, 생명공학, 식품 및 음료, 유제품, 화장품, 정밀공업 분야에 적합합니다. 제어된 흐름과 위생적인 구성이 모두 중요한 화학 처리 시스템입니다.

V-포트 구조가 흐름 제어를 결정합니다

1. 정확한 저유량 조정을 위한 30° V-포트

30° V-포트는 더 작은 초기 흐름 개방을 제공하여 운영자가 더 낮은 유속에서 더 정밀한 제어를 제공합니다.

최대유량보다 점진적인 유량조절이 중요한 경우에 적합합니다. 완충제 준비 및 화학물질 주입.

2. 균형 잡힌 조절을 위한 45° V 포트

45° V-포트는 제어 감도와 유량 용량 사이의 중간 지점을 제공합니다.

시스템 전체에 걸쳐 합리적으로 정확한 조정이 필요한 일반 프로세스 제어를 위해 선택할 수 있습니다. 매우 낮은 유량 제어나 최대 처리량을 우선시하지 않고도 작동 범위가 더 넓어집니다.

3. 더 높은 유량을 위한 60° V-포트

더 큰 60° 개구부는 더 큰 흐름 영역과 더 높은 잠재적 흐름 용량을 제공합니다.

탱크 배출, 공정 액체 이송, 유틸리티 라인 및 기타 시스템과 같은 응용 분야에 더 적합합니다. 더 높은 유량이 우선시되는 경우.

V 포트 각도 선택 방법

1. 저유량 정확도가 중요한 경우

프로세스에 점진적인 조정과 상대적으로 낮은 유속에서 정밀한 제어가 필요한 경우 30° V 포트를 선택하십시오.

일반적인 응용 분야에는 제약 성분 투여, 실험실 시스템, 완충제 준비 및 CIP가 포함됩니다. 화학 투여.

2. 통제력과 역량의 균형이 필요한 경우

제어 성능과 유량이 모두 요구되는 일반 위생 공정 조절을 위해서는 45° V 포트를 선택하십시오. 중요합니다.

이 구성은 식품 및 음료, 생명 공학, 제약 및 호환 화학 분야에 사용할 수 있습니다. 프로세스.

3. 더 높은 유량이 더 중요한 경우

프로세스에 더 큰 흐름 통로와 더 높은 흐름 용량이 필요한 경우 60° V 포트를 선택하십시오.

일반적인 응용 분야에는 탱크 출구 제어, 이송 파이프라인, 유틸리티 서비스 및 공정 액체가 포함됩니다. 유통.

다양한 V-포트 옵션의 흐름 특성

실제 유량 특성과 Cv 값은 밸브 크기, 압력 차, 매체 특성 및 완전한 밸브 구성. 따라서 구매자는 필요한 유량과 함께 V 포트 각도를 선택해야 합니다. 각도만 선택하기보다는 작동 조건과

직접 공정 조정을 위한 수동 조작

1. 직접 핸들 제어

수동 핸들을 사용하면 작업자는 필요한 공정 흐름에 따라 밸브 개방을 직접 조정할 수 있습니다.

이는 PLC 제어 자동 변조가 필요하지 않은 프로세스 라인에 대한 간단한 솔루션을 제공합니다.

2. 조절 가능한 개방 위치

기존 온/오프 볼 밸브와 달리 위생 수동 30° 45° 60° V-포트 볼 밸브는 사이에 위치할 수 있습니다. 완전 폐쇄 및 완전 개방 상태로 흐름을 조절합니다.

운영자는 프로세스 요구 사항에 따라 중간 개구부를 선택할 수 있습니다.

3. 낮은 운영 복잡성

1/4 회전 볼 구조로 복잡한 제어 없이 간단한 작동 메커니즘 제공 수동으로 제어되는 공정 장비에 적합합니다.

공정 매체를 위한 위생적인 ​​구성

1. SS316L 제품 접촉 재료

AVM은 SS304 및 SS316L 구성을 제공합니다. SS316L은 까다로운 제품 접촉 응용 분야에 선택할 수 있습니다. 향상된 내식성이 필요합니다.

2. 부드러운 젖은 표면

표준 표면 마감은 Ra ≤0.8μm이며, 더 부드러운 표면 마감이 필요한 응용 분야를 위한 Ra ≤0.4μm 마감도 옵션으로 제공됩니다. 내부 표면.

표면이 매끄러울수록 제품 접착력이 감소하고 청소가 용이해집니다.

3. 제품 유지 최소화

위생적인 내부 구성은 공정 잔여물이 쌓일 수 있는 불필요한 공간을 줄이도록 설계되었습니다.

이는 제품을 자주 변경하거나 엄격한 청소 절차를 수행하는 응용 분야에 특히 적합합니다.

4. CIP 호환 구조

위생 수동 30° 45° 60° V-포트 볼 밸브는 적합한 CIP 시스템에 통합되어 다음 공정을 수행할 수 있습니다. 일상적인 밸브 제거 없이 라인을 청소해야 합니다.

SIP 적용의 경우 선택한 시트 및 밀봉 재료를 실제 멸균과 비교하여 검증해야 합니다. 온도와 지속시간.

시트 재질 선택

1. PTFE 시트

PTFE는 내화학성과 안정적인 밀봉이 요구되는 다양한 위생 공정 응용 분야에 적합합니다. 성능.

2. RPTFE 시트

표준 PTFE에 비해 향상된 기계적 특성이 필요한 경우 RPTFE를 선택할 수 있습니다. 프로세스 호환성.

3. PEEK 옵션

PEEK는 더 높은 기계적 및 온도가 요구되는 응용 분야를 위한 옵션 시트 재료로 제공됩니다. 성능. 선정하기 전에 실제 작동 조건을 확인해야 합니다.

연결 옵션

1. 트라이클램프

Tri-Clamp 연결을 사용하면 설치 및 제거가 편리하며 일반적으로 위생 처리 시스템에 사용됩니다.

2. 맞대기 용접

맞대기 용접 연결은 분리 가능한 조인트가 있는 위생 배관 시스템에 적합한 영구적인 연결을 제공합니다. 최소화할 필요가 있습니다.

3. SMS, DIN, RJT 및 IDF

이러한 위생 연결 표준을 통해 밸브를 다양한 국제 공정 배관과 일치시킬 수 있습니다. 구성.

4. 사용자 정의 연결 요구 사항

구매자는 기존 밸브를 교체할 때 기존 파이프 표준, 크기 및 연결 치수를 제공해야 합니다. 설치 비호환성을 피하십시오.

기술 사양

프로세스 요구사항별 신청

1. 의약품 가공

30° 및 45° V-포트 구성은 제어가 필요한 호환 가능한 제약 공정에 사용할 수 있습니다. 공정 액체의 추가 또는 조정.

일반적인 응용 분야에는 성분 투여, 완충제 준비 및 공정 액체 조절이 포함됩니다.

2. 생명공학

이 밸브는 공정에 수동 유량 조정이 필요한 호환 가능한 생물공정 장비에 사용할 수 있습니다. 액체 및 지원 시스템.

3. 음식과 음료

45° V-포트는 특히 작업자가 작업하는 식품 및 음료 가공의 일반적인 유량 조정에 적합합니다. 제품 전송을 수동으로 규제해야 합니다.

4. 유제품 가공

위생적인 구조와 광택이 나는 내부 표면으로 인해 밸브는 유제품 가공에 적합합니다. 제어된 제품 흐름이 필요한 시스템.

5. 화장품 생산

이 밸브는 크림, 로션, 액체 등 호환되는 화장품 액체의 제어된 전달에 사용할 수 있습니다. 성분.

6. 정밀화학 가공

호환되는 정밀 화학 응용 분야의 경우 적절한 밸브 본체와 시트 재료를 선택해야 합니다. 화학 매체 및 작동 온도에 따라 달라집니다.

구매자가 주문하기 전에 확인해야 할 사항

1. 필요유량

필요한 유량은 V-포트 각도를 선택할 때 가장 중요한 요소 중 하나입니다. 더 높은 요구 유량 용량은 60° 구성을 선호하는 반면 저유량 제어는 30°를 선호할 수 있습니다.

2. 필요한 제어 감도

핸들 위치의 작은 변화가 점진적인 흐름 변화를 생성해야 하는 경우 V 포트 각도가 작을수록 더 클 수 있습니다. 적절하다.

3. 공정 매체

스테인레스 스틸 등급과 시트 재질의 호환성을 평가할 수 있도록 정확한 공정 매체를 제공하십시오.

4. 압력차

밸브 전체의 압력 차이는 실제 흐름 동작에 직접적인 영향을 미치며 다음과 같은 경우에 고려해야 합니다. 필요한 밸브 크기와 V 포트 구성을 결정합니다.

5. 청소 요구 사항

시트 재료를 선택하기 전에 특히 공격적인 경우 필요한 CIP 및 청소 조건을 확인하십시오. 청소용 화학물질이나 온도 상승이 관련됩니다.

6. 연결 표준

주문하기 전에 프로세스 라인이 Tri-Clamp, Butt Weld, SMS, DIN, RJT 또는 IDF 연결을 사용하는지 확인하십시오.

30°, 45° 또는 60°: 어느 것을 선택해야 합니까?

1. 30° V-포트 선택

주요 요구 사항이 정밀한 저유량 조절, 투여 또는 점진적인 공정 조정인 경우 30°를 선택합니다.

2. 45° V-포트 선택

응용 분야에서 유량 제어와 유량 용량 간의 실질적인 균형이 필요한 경우 45°를 선택합니다.

3. 60° V-포트 선택

최대 저유량 감도보다 높은 유량 용량이 더 중요한 경우 60°를 선택합니다.

제약 및 생명공학 응용 분야의 경우 일반적으로 30° 및 45° 구성이 더 적합합니다. 정확한 규제가 필요하다. 더 높은 흐름 전달 응용 분야의 경우 60° 구성은 더 큰 범위를 제공할 수 있습니다. 흐름 개방.

자주 묻는 질문

1. V포트 볼밸브는 어떤 용도로 사용되나요?

V 포트 볼 밸브는 완전 폐쇄와 완전 폐쇄 사이에 V자형 개구부를 배치하여 공정 흐름을 조절하는 데 사용됩니다. 오픈 포지션. 이는 기존의 전체 포트 온/오프 볼 밸브보다 더 실용적인 유량 조정 기능을 제공합니다.

2. 30°, 45°, 60° V 포트 볼의 차이점은 무엇입니까?

가장 큰 차이점은 V자형 개구부의 크기입니다. 30°는 보다 미세한 저유량 제어를 제공하고, 45°는 밸런스 제어를 제공합니다. 및 용량, 60°는 더 큰 흐름 용량을 제공합니다.

3. AVM 밸브는 위생 용도에 적합합니까?

예. 밸브는 위생적인 스테인리스 스틸 구조, 광택 처리된 습식 표면 및 위생 연결 옵션을 사용합니다. 호환 가능한 위생 처리 시스템용.

4. 어떤 V 포트 각도가 투여에 가장 적합합니까?

30° V 포트는 정밀한 저유량 조정과 점진적인 조절이 주요한 경우 일반적으로 선호되는 옵션입니다. 요구 사항.

5. 어떤 V-포트가 가장 높은 유량을 제공합니까?

세 가지 구성 중에서 60° V-포트가 가장 큰 개구부를 제공하며 일반적으로 더 높을 때 선택됩니다. 흐름 용량이 필요합니다.

6. 밸브를 자동화할 수 있나요?

여기에 설명된 표준 제품은 수동 핸들을 사용합니다. 공압식 또는 전기식 작동도 고려할 수 있습니다. 자동화된 흐름 제어가 필요한 곳.

7. 어떤 표면 마감이 가능합니까?

표준 표면 마감은 Ra ≤0.8μm이며 Ra ≤0.4μm를 옵션으로 사용할 수 있습니다.

8. 밸브 선택 시 어떤 정보를 제공해야 합니까?

파이프라인 크기, 공정 매체, 필요한 유량, 입구 및 출구 압력, 작동 온도, 연결 표준, 청소 조건 및 선호하는 V 포트 각도. 이러한 매개변수는 적절한 밸브를 허용합니다. 구성이 결정됩니다.

생산 및 포장 정보

1. 생산 리드타임

표준 생산 리드타임은 주문 수량, 사양, 재료에 따라 2~4주입니다. 가용성. 긴급 주문은 사전에 AVM을 통해 확인되어야 합니다.

2. 지불 조건

표준 지불 조건은 30% 보증금이고 나머지 70%는 T/T 또는 L/C로 선적하기 전에 지불됩니다. 소액 주문 생산 전에 전액 지불이 필요할 수 있습니다.

3. 수출 포장

밸브는 국제 운송에 적합한 종이 및 목재 케이스에 안전하게 포장되어 보호에 도움이 됩니다. 운송 중 밸브 본체, 손잡이 및 연결 표면.

적절한 AVM V-포트 구성 선택

AVM 위생 수동 30° 45° 60° V-포트 볼 밸브는 다양한 용도에 맞게 세 가지 흐름 제어 구성을 제공합니다. 프로세스 요구 사항: 보다 미세한 저유량 조정을 위한 30°, 균형 잡힌 제어를 위한 45°, 더 높은 유량 용량을 위한 60°.

견적요청시 밸브사이즈, 요구유량, 공정매체, 압력차, 작동 온도, V 포트 각도, 시트 재질 및 연결 표준에 따라 밸브를 구성할 수 있습니다. 실제 프로세스 조건에 맞게
