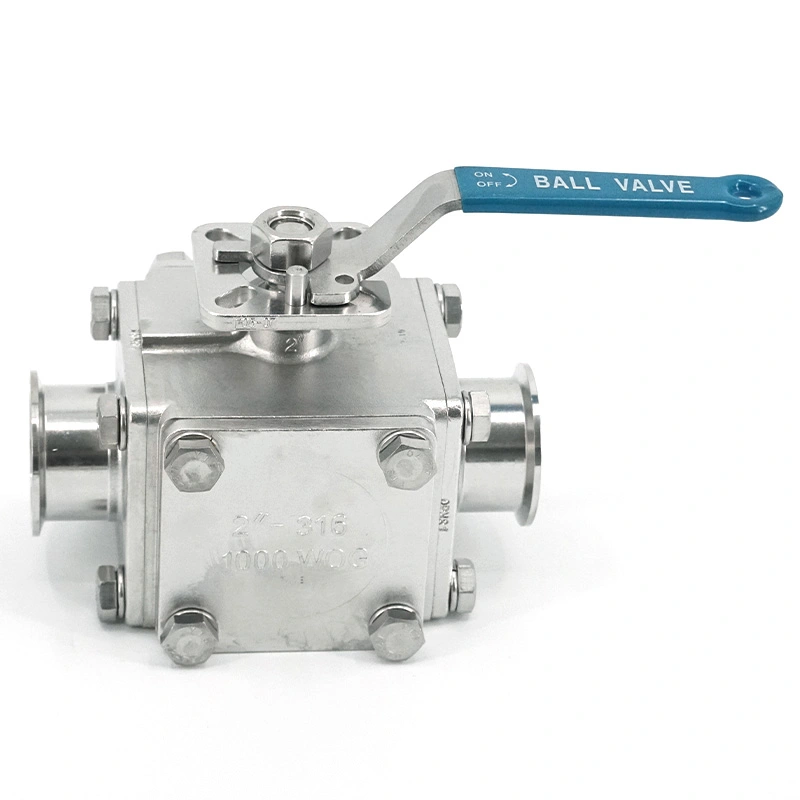

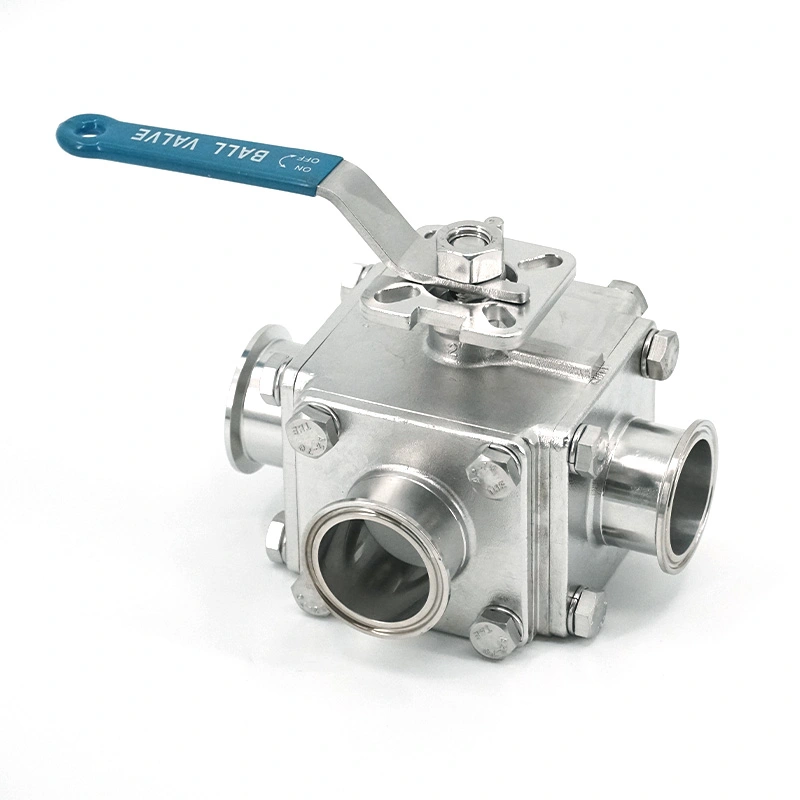

위생 공압 사각 삼방향 볼 밸브

L-포트 및 T-포트 볼 구성으로 제공되는 위생 공압 사각 3방향 볼 밸브는 다양한 흐름 라우팅 요구 사항을 수용합니다. 스테인레스 스틸 본체, 광택 처리된 습식 표면, 캐비티를 최소화한 시트구조와 공압식 1/4회전 작동으로 제약산업에 적합하며, 생명공학, 식품, 음료, 유제품, 화장품 및 기타 위생 처리 시스템.

흐름 포트 구성

1. L-포트 흐름

L-포트 볼은 세 번째 포트를 절연하면서 두 개의 포트를 연결합니다. 하나의 프로세스 스트림이 필요할 때 적합합니다. 두 개의 탱크, 이송 경로 또는 공정 배출구 간 선택과 같이 서로 다른 두 파이프라인 간 전환이 가능합니다.

2. T-포트 흐름

T-포트 볼은 3개의 밸브 포트 사이에 보다 유연한 통신을 제공합니다. 공의 위치에 따라 서로 다른 파이프라인을 연결하거나 분리할 수 있어 분배, 이송 및 운송에 적합합니다. 다방향 프로세스 라우팅.

3. 포트 선택

L-포트 또는 T-포트 구성은 실제 파이프라인 배열과 요구 사항에 따라 선택되어야 합니다. 위치 전환. 복잡한 시스템의 경우 구매자는 AVM이 필요한 사항을 확인할 수 있도록 프로세스 흐름도를 제공할 수 있습니다. 생산 전 흐름 경로.

공압 작동

1. 90° 작동

공압식 액츄에이터는 밸브 스템을 90° 회전시켜 볼의 위치를 변경하고 프로세스의 방향을 바꿉니다. 미디어. 이 1/4 회전 메커니즘은 사전 정의된 흐름 경로 간의 간단한 전환을 제공합니다.

2. 복동식 액츄에이터

복동식 구성은 열기 및 닫기 동작 모두에 압축 공기를 사용합니다. 그것은 적합합니다 양방향으로 공압 제어가 필요한 자동화 시스템.

3. 스프링 리턴 액츄에이터

스프링 리턴 구성은 한 방향으로는 압축 공기를 사용하고 반대 방향으로는 스프링 힘을 사용합니다. 그것 공기 공급이 중단된 후 프로세스에 정의된 기본 위치가 필요할 때 선택할 수 있습니다.

4. 제어 시스템 통합

공압식 액추에이터는 솔레노이드 밸브, 리미트 스위치 박스, 포지셔너 및 공기 필터와 결합 가능 규제 기관. 이러한 구성 요소를 사용하면 밸브를 원격 제어를 위해 PLC 또는 기타 프로세스 제어 시스템과 통합할 수 있습니다. 스위칭.

위생적인 내부 디자인

1. 제품 보유력 감소

내부 구조는 볼과 시트 주변의 불필요한 공간을 줄이도록 설계되었습니다. 이는 제한하는 데 도움이 됩니다. 흐름 전환 중 공정 매체를 유지하고 제품이 자주 변경되는 위생적인 작업을 지원합니다.

2. 빈 공간이 채워진 시트

공동으로 채워진 시트 설계는 공정 잔여물이 들어갈 수 있는 밀봉 영역 주변의 사용 가능한 공간을 줄입니다. 축적하다. 이 구조는 더 쉬운 청소를 지원하고 잠재적인 오염 지점을 줄이는 데 도움이 됩니다.

3. 광택 처리된 젖은 표면

표준 내부 표면 마감은 Ra ≤0.8μm이며 옵션으로 Ra ≤0.4μm 전해연마 마감이 가능합니다. 더 부드러울수록 표면이 제품 접착력을 감소시키고 제품 접촉 부위의 청소를 용이하게 할 수 있습니다.

4. CIP와 SIP

위생 공압 사각 3방향 볼 밸브는 적합한 CIP 및 SIP 시스템에 통합되도록 설계되었습니다. 밸브가 설치된 상태에서 세척 및 살균 절차를 수행할 수 있습니다. 실제 CIP SIP 조건은 선택한 시트 및 밀봉 재료와 비교하여 확인해야 합니다.

재료 및 씰

1. SUS304 및 SUS316L

AVM은 SUS304 및 SUS316L 스테인리스 스틸 구성을 제공합니다. SUS316L은 요구되는 응용 분야에 대해 선택할 수 있습니다. 더 높은 내식성 또는 더 까다로운 제품 접촉 조건.

2. PTFE 시트

PTFE는 호환 가능한 많은 위생 공정 응용 분야에 대해 안정적인 밀봉 및 내화학성을 제공합니다. 그 공정 매체, 세척제, 작동 온도에 따라 적합성을 확인해야 합니다.

3. EPDM 및 실리콘 씰

EPDM과 실리콘은 공정 매체에 따라 호환되는 위생 처리 용도로 선택할 수 있습니다. 온도, 세척 요구 사항 및 멸균 조건.

4. FKM 씰

FKM은 특정 화학물질 및 작동 조건에 대한 적절한 내성이 필요한 응용 분야에 사용할 수 있습니다. 선택하기 전에 호환성을 확인해야 합니다.

밀봉 및 스위칭

1. 흐름 경로 격리

정밀 가공된 볼과 위생적인 시트 구조는 선택된 흐름 경로 사이를 밀봉하여 격리된 포트 간의 원치 않는 통신.

2. 좌석 보상

탄성 밀봉 구조를 통해 시트는 작동 조건의 정상적인 변화를 수용할 수 있으며 유지에 도움이 됩니다. 반복되는 전환 중에 볼과 시트 사이의 접촉.

3. 작동 토크

정밀 가공된 볼과 시트는 제어된 작동 토크로 부드러운 회전이 가능하도록 설계되었습니다. 밸브를 효율적으로 작동시키는 공압 액츄에이터.

4. 반복 스위칭

90° 작동 메커니즘은 작업 중에 흐름 경로를 반복적으로 변경해야 하는 공정 시스템에 적합합니다. 생산, 운송, 청소 또는 제품 전환.

기술 사양

크기 및 치수

AVM은 대략 DN15–DN100에 해당하는 1/2"에서 4"까지의 3방향 구성을 제공합니다. 실제 연결 치수는 선택한 밸브 크기와 위생 연결 구성에 따라 달라집니다.

연결 옵션

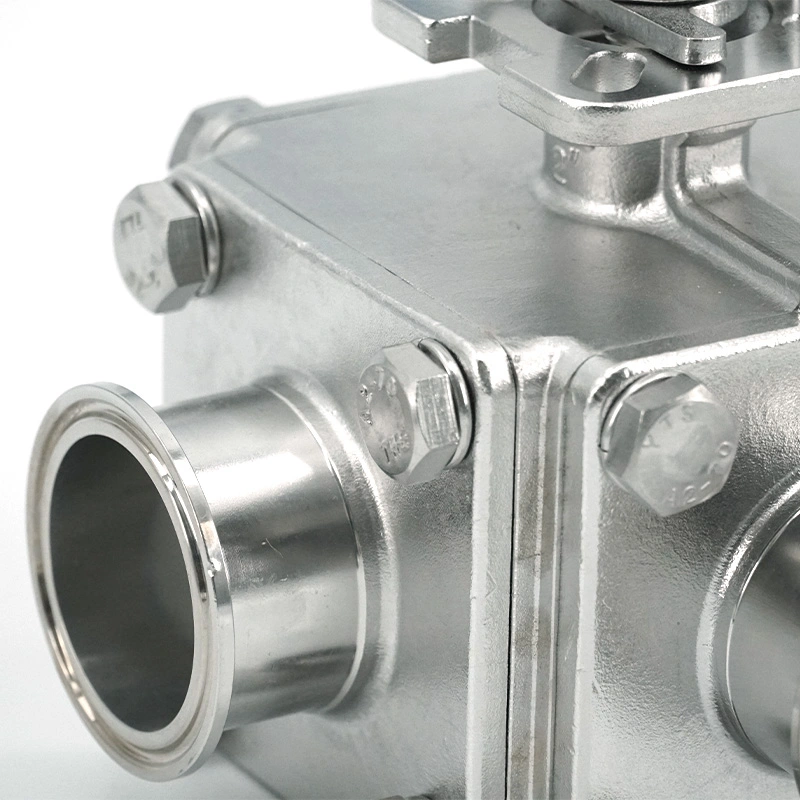

1. 트라이클램프

Tri-Clamp 연결은 설치, 제거 및 작업이 편리한 위생 공정 시스템에 적합합니다. 검사가 필요합니다. 그들은 일반적으로 식품, 음료, 유제품, 제약 및 생명 공학에 사용됩니다. 장비.

2. 맞대기 용접

맞대기 용접 연결은 밸브와 프로세스 파이프라인 사이에 영구적인 연결을 제공합니다. 이 구성은 위생적인 파이프라인 연속성과 분리 가능한 조인트 감소가 필요한 곳에 적합합니다.

3. 스레드

나사형 버전은 호환 가능한 위생 배관 시스템을 위한 대체 연결 방법을 제공합니다. 해당되는 나사 규격은 기존 설치에 따라 확인되어야 합니다.

4. 플랜지형

플랜지 버전은 밸브를 다음을 사용하여 호환 장비 또는 배관 시스템과 연결해야 하는 경우 사용할 수 있습니다. 볼트 연결. 주문 전 치수 및 플랜지 규격을 확인하시기 바랍니다.

응용

1. 의약품 가공

위생 공압 사각 3방향 볼 밸브는 주사제용 호환 제약 시스템에 사용할 수 있습니다. 생산, 백신 제조, 완충제 준비, 정제수 시스템, WFI 시스템, 멸균 액체 이송, 및 CIP/SIP 공정 라인.

2. 생명공학

일반적인 응용 분야에는 세포 배양, 발효, 바이오의약품 생산, 멸균 액체 이송 및 자동화된 흐름 경로 전환이 필요한 공정 스키드.

3. 음식과 음료

응용 분야에는 유제품 가공, 우유 및 요구르트 생산, 과일 주스 가공, 양조장 시스템, 음료가 포함됩니다. 위생적인 흐름 라우팅이 필요한 충전 및 액체 식품 이송.

4. 화장품

밸브는 샴푸, 로션, 크림, 화장품 성분 전달 및 기타 호환 가능한 액체에 적용할 수 있습니다. 제어된 파이프라인 분배가 필요한 처리 시스템.

구매자 선택 가이드

1. 필요한 흐름 경로를 확인합니다.

첫 번째 선택 지점은 시스템에 L-포트 전환이 필요한지 아니면 T-포트 다방향 흐름이 필요한지 여부입니다. 는 주문하기 전에 필요한 연결 및 격리 상태를 확인해야 합니다.

2. 프로세스 매체 확인

밸브 본체와 시트 재료를 선택할 때 공정 매체를 제공해야 합니다. 이는 특히 중요합니다. 세척용 화학 물질, 부식성 매체 또는 고순도 유체와 관련된 시스템용.

3. 압력 및 온도 확인

실제 작동 압력, 프로세스 온도, CIP 온도 및 SIP 조건이 제공되어야 합니다. 선택한 밸브 구성을 적용 가능한 작동 한계와 비교하여 확인할 수 있습니다.

4. 공압 요구 사항 확인

구매자는 선호하는 액추에이터 유형, 사용 가능한 공기 압력, 기본 밸브 위치 및 필수 사항을 지정해야 합니다. 밸브가 자동화된 공정 시스템에 연결될 때 액세서리를 제어합니다.

5. 연결 표준 확인

기존 파이프라인 연결은 Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF로 식별되어야 합니다. 또는 설치 문제를 방지하기 위한 다른 적용 가능한 표준.

품질검사 및 납품

1. 흐름 경로 확인

3방향 밸브의 경우 AVM은 L-포트 또는 T-포트 흐름 경로는 지정된 밸브 배열에 해당합니다.

2. 공압 기능 테스트

조립된 액추에이터와 밸브의 올바른 90° 움직임, 스위칭 응답 및 작동 상태를 점검합니다. 선적 전.

3. 밀봉 및 표면검사

밸브는 적절한 누출 및 밀봉 점검을 거치는 동시에 스테인리스 스틸 표면과 위생 연결 끝 부분에 기계 가공 또는 표면 결함이 있는지 검사합니다.

4. 해외배송을 위한 포장

포장하기 전에 위생 연결 끝부분을 오염과 충격으로부터 보호합니다. 공압 액츄에이터 노출된 구성 요소는 추가 보호를 받으며, 선택한 사항에 따라 전체 밸브가 보호됩니다. 운송 방법.

자주 묻는 질문

1. 3방향 볼 밸브는 어떤 용도로 사용되나요?

연결된 세 개의 파이프라인 간에 프로세스 미디어를 리디렉션, 배포 또는 격리하는 데 사용됩니다. 3포트 구조로 인해 여러 흐름 경로가 필요한 프로세스 시스템에 적합합니다.

2. L-포트와 T-포트의 차이점은 무엇입니까?

L-포트 구성은 두 개의 포트를 연결하는 동시에 세 번째 포트를 절연하므로 2경로 전환에 적합합니다. 는 T-Port 구성은 분배 및 다방향을 위해 3개 포트 간의 보다 유연한 통신을 제공합니다. 라우팅.

3. CIP, SIP와 호환되나요?

위생 공압 사각 3방향 볼 밸브는 적합한 CIP 및 SIP 시스템에 통합되도록 설계되었습니다. 는 실제 세척 및 살균 조건은 선택한 시트 및 씰 재질과 비교하여 확인해야 합니다.

4. 최대 작동 압력은 얼마입니까?

제공된 사양에는 최대 5bar의 작동 압력이 명시되어 있으며 실제 허용 압력은 이에 따라 다릅니다. 밸브 크기 및 구성에 대해 알아보세요.

5. 작동 온도는 얼마입니까?

제공된 사양에 따르면 선택한 시트 재질에 따라 -20°C ~ +180°C의 작동 범위가 제공됩니다.

6. PLC에 연결할 수 있나요?

예. 솔레노이드 밸브, 리미트 스위치 박스, 포지셔너 및 기타 제어 액세서리를 구성할 수 있습니다. 자동화된 프로세스 제어 시스템과의 통합.

7. SUS304 또는 SUS316L을 선택하는 방법은 무엇입니까?

선택은 주로 공정 매체, 부식 조건, 위생 요구 사항 및 제품 접촉에 따라 달라집니다. 요구 사항. SUS316L은 일반적으로 보다 까다로운 위생 및 부식에 민감한 응용 분야에 선택됩니다.

8. 견적에는 어떤 정보가 필요합니까?

밸브 크기, L-포트 또는 T-포트 요구 사항, 프로세스 매체, 작동 압력, 온도, 연결 제공 표준, 액추에이터 유형, 사용 가능한 공기 압력 및 필수 제어 액세서리. 배관 다이어그램을 권장합니다. 여러 스위칭 위치가 관련된 경우.
