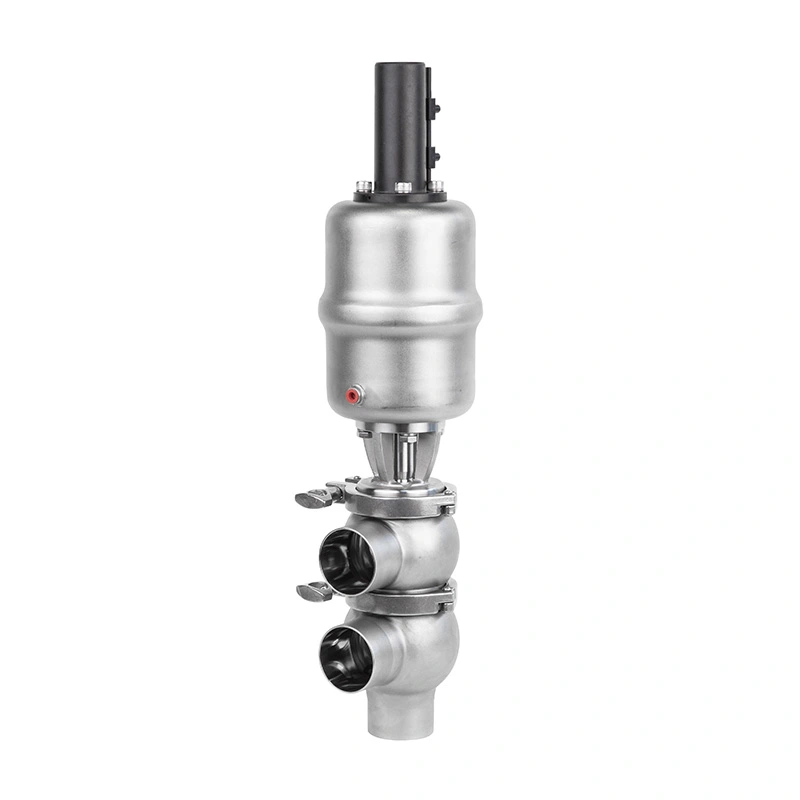

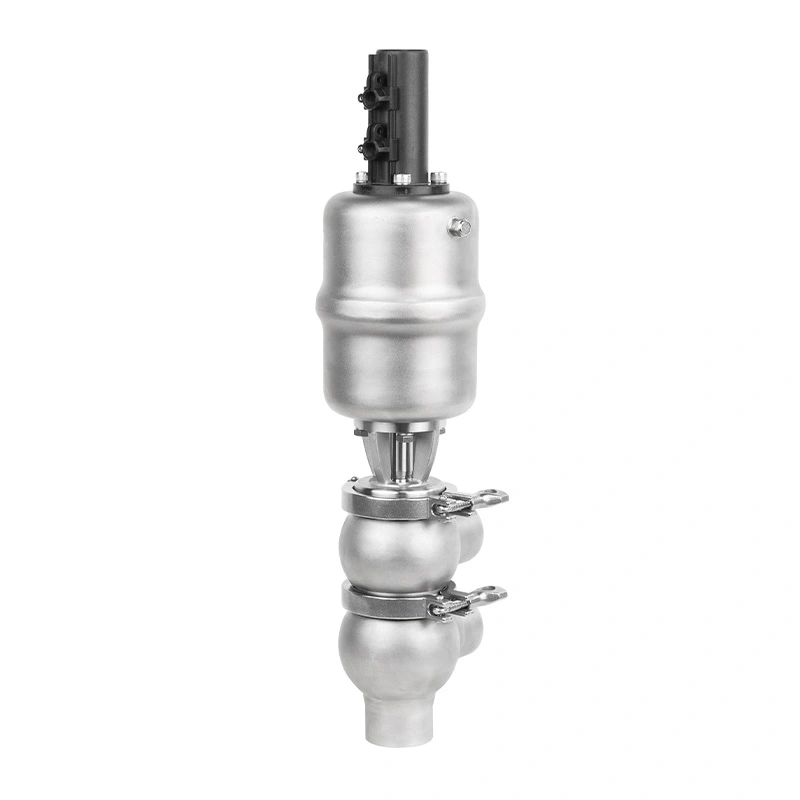

콤팩트한 단일 시트 구조, 316L 스테인레스 스틸 제품 접촉 구성 요소, 매끄러운 내부 표면 및 수동 또는 공압 작동을 통해 AVM 위생 단일 시트 차단 밸브는 다음과 같은 실용적인 솔루션을 제공합니다. 식품, 음료, 유제품, 양조장, 제약, 생명 공학, 화장품 및 위생 분야의 위생 유체 분리 화학 처리.
CIP/SIP 호환 구조로 인해 빈번한 분해 필요성이 줄어들고 FDA 규격 밀봉 옵션이 제공됩니다. 위생 연결 표준을 통해 밸브를 다양한 위생 처리 시스템에 통합할 수 있습니다.
AVM 단일 시트 차단 밸브는 주로 공정 라인을 열거나 닫도록 설계되어 간단한 작업을 제공합니다. 장비, 파이프라인, 탱크 및 처리 구역을 격리하는 방법입니다.
작동 원리가 간단하므로 안정적인 흐름 차단이 더 중요한 응용 분야에 적합합니다. 복잡한 흐름 라우팅보다
정밀하게 가공된 밸브 시트는 선택된 위생 씰과 함께 작동하여 안정적인 씰링을 생성합니다. 인터페이스. 이는 프로세스에 변화가 발생하더라도 밸브가 닫혀 있을 때 원치 않는 누출을 최소화하는 데 도움이 됩니다. 지정된 작동 범위 내의 압력 또는 온도.
보다 복잡한 다중 시트 밸브 배열과 비교하여 단일 시트 구조는 컴팩트한 구성을 제공합니다. 설치 및 유지 관리가 더 쉽습니다.
파이프라인 분기, 장비 입구 및 출구, 탱크 연결 및 기타 지점에서 사용할 수 있습니다. 신뢰할 수 있는 격리가 필요합니다.
내부 유로는 제품 찌꺼기, 세정액, 미생물 등이 유입되는 데드스페이스(Dead Space)를 최소화하도록 설계되었습니다. 축적될 수 있습니다.
이는 생산 배치가 자주 변경되거나 엄격한 적용 분야에서 특히 중요합니다. 위생관리가 필요합니다.
내부 표면 마감은 Ra ≤0.4–0.8μm에 도달할 수 있으며 옵션으로 전해연마가 가능합니다. 매끄러운 표면 제품 접착력을 줄이고 CIP 주기 동안 더욱 효과적인 청소를 지원합니다.
밸브 본체와 내부 제품 접촉 구성 요소는 위생 등급의 스테인레스 스틸로 제조됩니다. ASTM 316L/1.4404 스테인레스 스틸은 까다로운 위생 분야에 사용 가능합니다.
이 소재는 호환 가능한 공정 매체 및 반복 세척제에 대한 내식성을 제공합니다.
이 밸브는 3-A 위생 표준을 요구하는 위생 처리 시스템용으로 설계되었으며 EPDM, 실리콘 및 FKM 씰은 FDA 준수 재료를 사용합니다.
제약, 식품 및 음료 애플리케이션의 경우 구매자는 상황에 따라 적절한 구성을 선택할 수 있습니다. 규제 및 프로세스 요구 사항.
유선형 내부 구조로 인해 CIP 작업 중에 세척액이 밸브를 통과할 수 있어 일상적인 분해 없이 잔여 제품을 제거합니다.
밸브는 반복적인 멸균 주기에 맞게 구성할 수 있으며 해당 온도는 다음에 의해 결정됩니다. 선택된 씰 재료 및 밸브 구성.
밸브 구조를 통해 검사 및 교체를 위해 주요 마모 구성 요소에 접근할 수 있습니다. 정기 씰 검사 공정 신뢰성에 영향을 미치기 전에 마모를 식별하는 데 도움이 됩니다.
단순한 단일 시트 구조, 교체 가능한 씰링 구성 요소, 접근이 쉬운 구조의 조합은 다음과 같은 이점을 제공합니다. 더 복잡한 밸브 어셈블리에 비해 유지 관리 시간이 단축됩니다.
수동 작동은 작업자가 밸브 전환을 수행하는 파이프라인에 대한 간단한 솔루션을 제공합니다. 자동 제어가 필요하지 않습니다.
상시 닫힘 구성은 공압 제어가 적용되지 않을 때 밸브를 계속 닫아두므로 다음 작업에 적합합니다. 닫힌 위치가 기본 작동 상태로 선호되는 공정 라인.
일반적으로 열림 구성을 사용하면 정의된 기본 조건에서 밸브가 열린 상태를 유지할 수 있으며 선택할 수 있습니다. 프로세스 제어 전략에 따라.
복동식 구성은 개폐 작업 모두에 대한 공압 제어를 제공하여 제어된 밸브 움직임이 필요한 자동화 생산 시스템에 적합합니다.
선택적 위치 피드백 장치, 제어 상단, 솔레노이드 밸브 및 지능형 컨트롤러를 통해 AVM 밸브는 자동화된 공정 제어 시스템에 연결됩니다.
| 매개변수 | 사양 |
| 제품 | 위생 단일 시트 차단 밸브 |
| 상표 | AVM |
| 밸브 종류 | 위생 차단/위생 차단 밸브 |

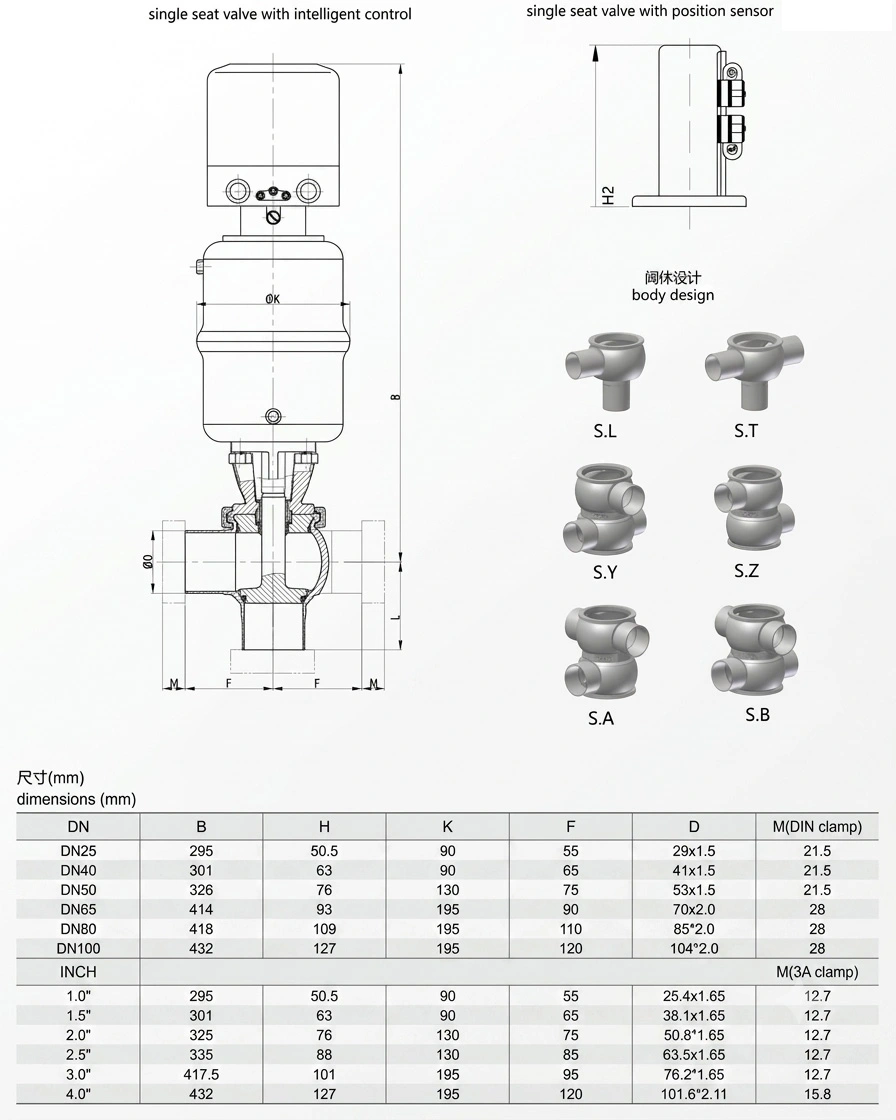

| 사용 가능한 크기 | DN10~DN100; 특정 표준 구성 DN25–DN100 / 2"–4" |
| 본체 재질 | AISI 304 / ASTM 316L 스테인레스 스틸; 1.4404 |
| 내부 구성 요소 | 정밀 가공된 위생 등급 스테인레스 스틸 |
| 내부 표면 마감 | Ra ≤0.4–0.8μm |
| 전해연마 | 선택 사항, Ra ≤0.4μm |
| 씰 재료 | EPDM, PTFE, 실리콘, FKM |
| 씰 규정 준수 | FDA 준수 식품 등급 옵션 |
| 작동 압력 | 최대 10bar, 사용자 정의 가능; 최대 5bar의 표준 구성 |
| 작동 온도 | -10°C ~ 150°C, 구성 및 씰 재질에 따라 다름 |
| 작업 | 수동 / 공압 |
| 연결 유형 | 클램프, 용접, 나사, 플랜지 |
| 표준 | SMS, DIN 11851, ASME BPE, RJT, IDF |
| 옵션 액세서리 | 위치 피드백 장치, 컨트롤 탑, 솔레노이드 밸브, 지능형 컨트롤러 |
클램프 연결은 빠른 설치와 편리한 분해를 제공하므로 위생 처리에 적합합니다. 빈번한 검사나 유지보수가 필요한 시스템.
맞대기 용접 연결은 분리 가능한 조인트 수가 적고 영구적인 파이프라인 연결을 제공하며 다음에 적합합니다. 원활한 내부 전환이 중요한 위생 시스템.
나사형 및 플랜지형 구성은 호환되는 공정 장비 및 파이프라인 레이아웃에 대해 선택할 수 있습니다. 다른 설치 또는 유지 관리 요구 사항이 적용됩니다.
AVM은 SMS, DIN 11851, ASME를 포함하여 일반적으로 사용되는 위생 연결 표준에 따라 밸브를 구성할 수 있습니다. BPE, RJT 및 IDF는 구매자가 밸브를 기존 프로세스 배관과 일치시키는 데 도움이 됩니다.
AISI 304는 적절한 위생 응용 분야에 실용적인 옵션을 제공하는 반면 316L 스테인리스 스틸이 선호됩니다. 더 높은 내식성과 까다로운 제품 접촉 조건이 필요한 곳.
EPDM은 다양한 수성 및 일반 위생 처리 응용 분야에 적합합니다. 최종 선택은 다음을 기반으로 해야 합니다. 공정 매체 및 세척 조건에 대해 설명합니다.
적절한 유연성과 온도 성능이 필요한 응용 분야에 실리콘을 선택할 수 있습니다. 프로세스 호환성.
FKM은 다양한 오일, 화학 물질 및 고온 응용 분야에 대한 내성을 제공합니다. 실제와의 호환성 프로세스 및 세척 매체를 선택하기 전에 확인해야 합니다.
PTFE는 내화학성과 온도 특성이 의도된 용도에 유리한 경우에 지정될 수 있습니다. 신청.
지정된 밸브에 대해 스테인레스 스틸 재질 및 관련 자재 문서를 확인할 수 있습니다. 구성.
고객의 배관 및 배관과의 호환성을 보장하기 위해 주요 치수 및 연결 인터페이스를 검사합니다. 장비.
압력 테스트는 지정된 테스트 조건에서 밸브의 기계적 무결성을 확인하기 위해 수행됩니다.
배송 전에 차단 성능을 확인하기 위해 밀봉 시스템의 누출 여부를 검사합니다.
지정된 마감 요건에 따라 내부 및 외부 표면 상태를 검사합니다.
배송 전에 수동 및 공압 구성의 적절한 열기, 닫기 및 액추에이터 작동 여부를 점검합니다.
위생이 엄격하고 엄격한 우유, 크림, 액상 유제품 및 호환되는 세척 라인을 분리하는 데 사용됩니다. 빈번한 CIP 청소가 필요합니다.
가공 장비, 탱크 및 기타 시설에서 안정적인 격리가 필요한 위생적인 액체 식품 생산 라인에 적합합니다. 파이프라인 섹션.
밸브는 제품 라인 격리 및 장비를 위해 음료, 맥주 및 액체 처리 시스템에 설치할 수 있습니다. 종료.
호환되는 제약 응용 분야를 위한 위생적인 표면 마감, 위생적인 구조 및 CIP/SIP 기능은 제어된 프로세스 환경을 지원합니다.
소형 단일 시트 구성은 생명공학 및 실험실에서 위생적인 유체 분리에 사용할 수 있습니다. 청결성과 제어된 흐름이 중요한 공정 장비입니다.
깨끗한 제품 취급과 신뢰할 수 있는 파이프라인 격리가 필요한 화장품 액체 처리 시스템에 적합합니다.
기존 배관경, 필요유량, 연결규격에 따라 밸브를 선택하세요. AVM 광범위한 위생 크기 범위에 걸쳐 구성을 사용할 수 있습니다.
밸브 본체와 씰 구성을 선택하기 전에 실제 작동 압력과 작동 온도를 확인하십시오. 최대 적용 온도는 선택한 재료에 따라 다릅니다.
공정 매체, 세정제, 멸균 조건, 예상 작동 온도.
밸브를 통합해야 하는 경우 간단한 로컬 격리를 위한 수동 작동 또는 공압 작동을 선택하십시오. 자동화된 생산 시스템.
Tri-Clamp, 용접, 스레드, 플랜지, DIN 11851, SMS, IDF, RJT, 또는 ASME BPE.
단일 시트 구성은 주요 요구 사항이 신뢰할 수 있는 개방성과 개방성을 갖춘 경우 실용적인 솔루션을 제공합니다. 복잡한 매체 분리 또는 흐름 전환이 아닌 폐쇄.
최소화된 데드렉 디자인, 매끄러운 내부 마감, CIP/SIP 호환성으로 제품 잔여물 및 위생적인 유지 관리를 단순화합니다.
AVM은 다양한 본체 재질, 씰 옵션, 연결 표준, 작동 방법 및 자동화 액세서리를 제공합니다. 다양한 처리 환경과 일치합니다.
공압식 액츄에이터, 위치 피드백, 솔레노이드 밸브, 컨트롤 탑, 지능형 컨트롤러를 통해 밸브는 다음과 같이 작동할 수 있습니다. 현대 자동화 처리 시스템에 통합됩니다.
이는 주로 위생 배관 시스템에서 단일 프로세스 흐름 경로를 분리하거나 여는 데 사용됩니다. 일반적인 응용 분야 장비 격리, 탱크 연결, 파이프라인 섹션 및 공정 라인 종료가 포함됩니다.
단일 시트 차단 밸브는 주로 간단한 흐름 차단을 위해 설계되었습니다. 혼합 방지 밸브는 여러 가지를 사용합니다. 두 개의 공정 매체를 분리하고 교차 오염 위험을 줄이기 위한 밀봉 시트와 누출 챔버.
예. 위생적인 디자인은 CIP 세척을 지원하며 다음에 따라 반복적인 멸균 주기를 구성할 수 있습니다. 선택한 밸브 및 씰 재료.
316L 스테인리스강은 일반적으로 위생적인 제품 접촉 응용 분야에 선호됩니다. 내식성 및 위생 성능.
예. AVM은 상시 폐쇄형, 상시 개방형 및 복동 공압식 액추에이터 구성을 제공할 뿐만 아니라 자동화 액세서리.
전체 지정 범위는 DN10~DN100이며 표준 구성에는 DN25~DN100 및 2"~4"가 포함됩니다. 정확한 사용 가능한 크기는 선택한 연결 및 밸브 구성에 따라 확인되어야 합니다.
일반 사양에서는 사용자 정의를 통해 최대 10bar까지 허용되는 반면, 표준 구성은 최대 5bar까지 허용됩니다. 바. 선택한 모델의 실제 압력 등급을 확인해야 합니다.
예. 사용 가능한 옵션에는 SMS, DIN 11851, ASME BPE, RJT, IDF는 물론 클램프, 용접, 나사산 및 플랜지가 포함됩니다. 연결 구성.
생산 라인에 안정적인 파이프라인 격리를 위해 작고 위생적이며 유지 관리가 가능한 솔루션이 필요한 경우 AVM 위생 단일 시트 차단 밸브는 다양한 공정 조건에 맞게 유연한 구성을 제공합니다.
파이프라인 크기, 공정 매체, 압력, 온도, 씰 요구 사항, 연결 표준 및 매뉴얼을 AVM에 보냅니다. 또는 귀하의 응용 분야에 적합한 밸브 구성을 식별하기 위한 공압 작동 요구 사항.
