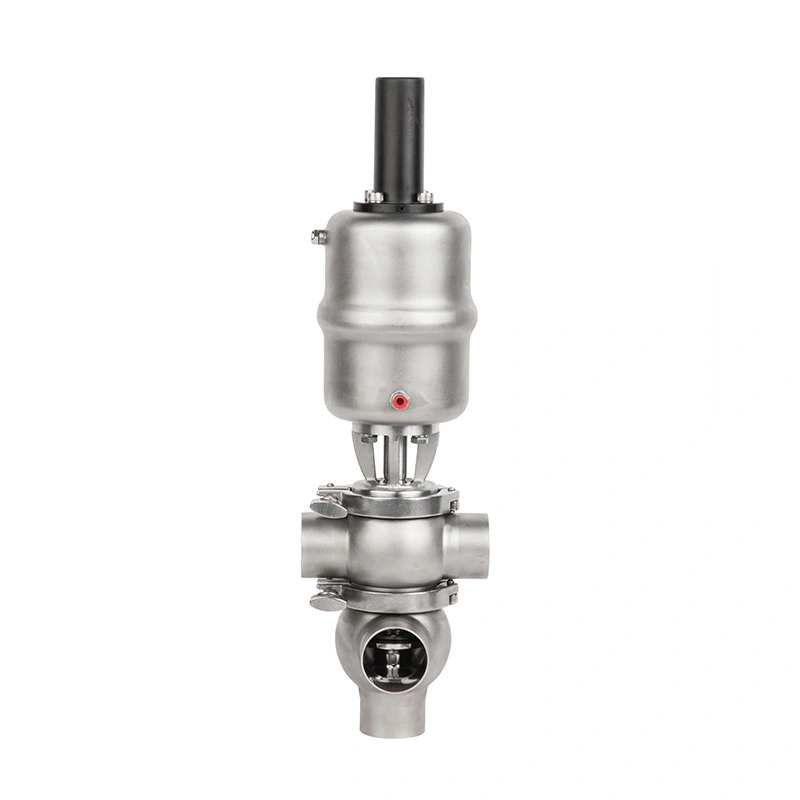

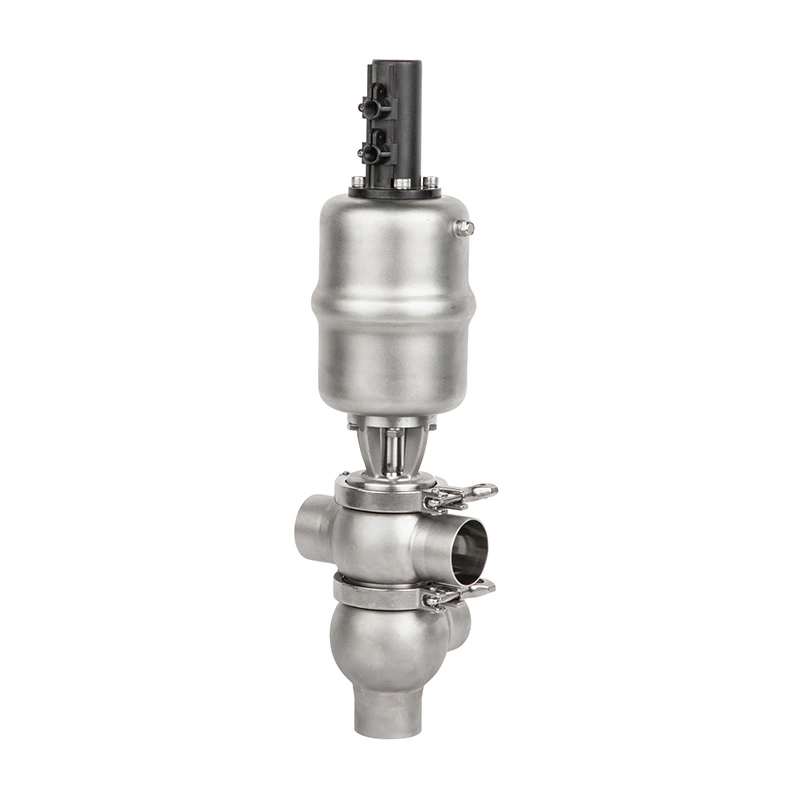

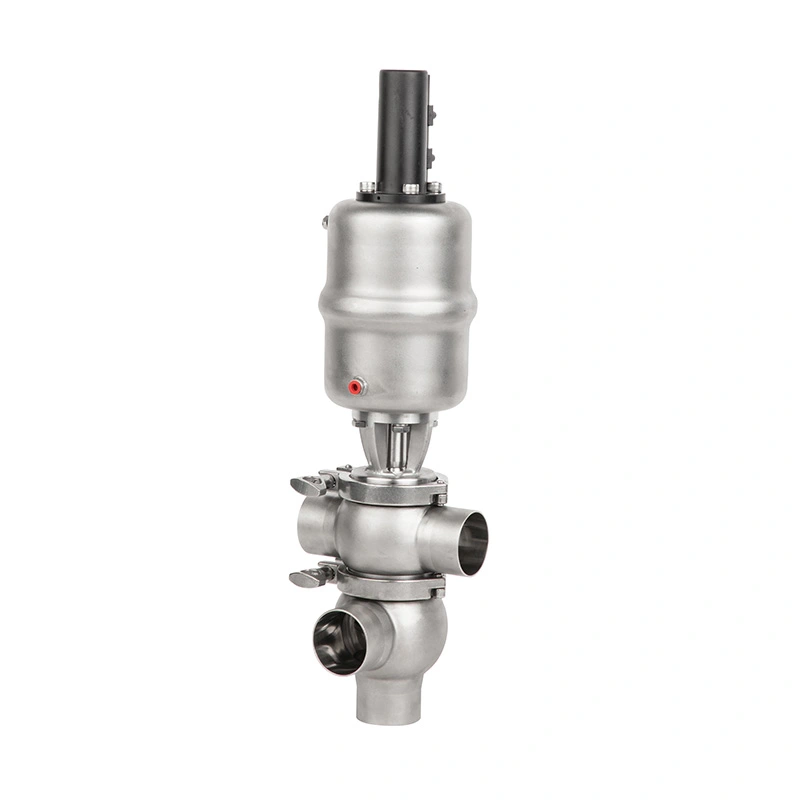

위생 무균 전환 밸브

SS316L 제품 접촉 부품, 낮은 데드렉 유동 경로, Ra <0.8μm 내부 표면 마감 및 CIP/SIP 사용 호환성을 갖춘 AVM 위생 무균 전환 밸브는 유제품 분야의 까다로운 위생 응용 분야를 위해 설계되었습니다. 식품 및 음료, 생명공학, 화장품, 정밀화학 가공 등을 담당하고 있습니다.

밸브는 공압식 작동 및 옵션인 24V 지능형 제어 구성요소로 구성될 수 있습니다. PLC 또는 DCS 기반 자동 처리 시스템에 통합됩니다.

프로세스 요구 사항에 맞게 설계된 흐름 전환

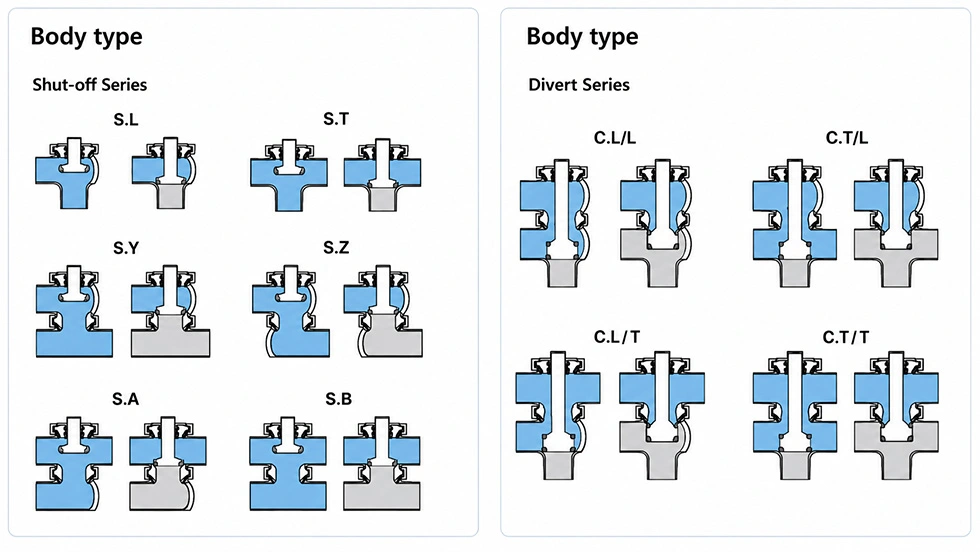

1. 유연한 다중 경로 흐름 전환

AVM 위생 무균 전환 밸브의 주요 목적은 액체를 한 프로세스 경로에서 다른 프로세스 경로로 전달하는 것입니다. 운영자가 파이프라인 연결을 수동으로 변경할 필요가 없습니다. 제품 이송, 탱크 등에 적용 가능 충전, 제품 배출, 재순환 및 공정 전환 작업.

2. 안정적인 프로세스 격리

생산 전환 또는 세척 중에 다양한 공정 매체를 분리된 상태로 유지해야 합니다. 위생적인 밀봉 구조는 공정 유체를 분리하는 데 도움이 되며 다중 흐름 시 원치 않는 제품 혼합 가능성을 줄입니다. 경로는 동일한 밸브 어셈블리에 연결됩니다.

3. 더 빠른 제품 전환

자동화된 흐름 전환을 통해 프로세스 경로를 빠르고 일관되게 변경할 수 있습니다. 이것은 특히 귀중한 것입니다 여러 제품을 취급하는 생산 라인의 경우 수동으로 밸브를 자주 작동하면 가동 중지 시간이 늘어나고 작동 오류를 소개합니다.

무균 처리를 위한 위생적인 ​​구조

1. SS316L 제품 접촉부

모든 제품 접촉 구성 요소는 SS316L 스테인리스 스틸로 제조되어 내식성과 공정 매체와 직접 접촉하기 위한 위생 소재 솔루션입니다.

비제품 접촉 부품은 SS304 스테인리스 스틸로 제조됩니다. AVM은 EN 10204 3.1도 제공할 수 있습니다. 재료 추적성이 필요한 응용 분야에 대한 재료 인증서입니다.

2. Low-Dead-Leg 유동 경로

내부 흐름 채널은 제품 잔여물이나 세척액이 남을 수 있는 데드 스페이스를 최소화하도록 설계되었습니다. 처리 후.

이 구조는 오염 위험을 줄이는 데 도움이 되며 반복 작업 중에 보다 일관된 청소 성능을 지원합니다. 생산주기.

3. Ra <0.8μm 내부 표면 마감

내부 표면 마감은 Ra <0.8μm로 제품과 접촉하는 표면이 매끄러워 잔여물을 줄이는 데 도움이 됩니다. 접착력을 높이고 위생적인 공정 요구 사항을 지원합니다.

4. FDA 규격 씰링 옵션

AVM은 EPDM, FKM 및 실리콘 밀봉재를 제공합니다. 사용 가능한 모든 씰 재질은 FDA 177.2600을 준수합니다. 요구 사항.

공정 매체, 작동 온도, 세척 화학물질 및 기타 사항에 따라 올바른 씰을 선택해야 합니다. 살균 조건.

CIP 및 SIP 기능

1. 현장 청소 작업

밸브는 CIP 청소 중에 설치된 상태로 유지되도록 설계되었습니다. 매끄러운 내부 표면과 낮은 데드렉(Dead-leg) 구조는 세척액이 중요한 영역에 도달하고 정기적인 밸브 없이 잔여 제품을 제거하는 데 도움이 됩니다. 해체.

2. 현장 살균 성능

무균 처리 응용 분야의 경우 밸브는 134°C에서 최대 20분 동안 멸균을 지원합니다. 이 고온 인라인 멸균이 이루어지는 생산 시스템에 밸브를 통합할 수 있습니다. 필수.

3. 청소 관련 가동 중지 시간 감소

CIP 및 SIP 호환성으로 일상적인 청소 및 멸균을 위해 자주 수동으로 제거할 필요가 없습니다. 유지보수 개입을 줄이고 장비 가용성을 향상시키는 데 도움이 됩니다.

공압 및 지능형 제어

1. 공압식 흐름 전환

공압 구성은 5~8bar 제어 공기 압력으로 작동하여 빠르고 반복 가능한 밸브 전환을 제공합니다. 자동화된 공정 라인용.

2. 24V 지능형 컨트롤러

옵션인 24V 지능형 컨트롤러를 자동화된 밸브 작동 및 플랜트 수준과의 통합에 사용할 수 있습니다. 제어 시스템.

3. 위치 모니터링

24V 위치 센서는 제어 시스템에 밸브 위치 피드백을 제공하여 작업자와 자동화를 지원합니다. 장비는 밸브가 필요한 작동 위치에 도달했는지 여부를 확인합니다.

4. 솔레노이드 밸브 통합

옵션인 솔레노이드 밸브는 공압 액추에이터를 제어하여 전환 밸브가 자동화된 신호에 응답할 수 있도록 합니다. PLC 또는 DCS 시스템에서.

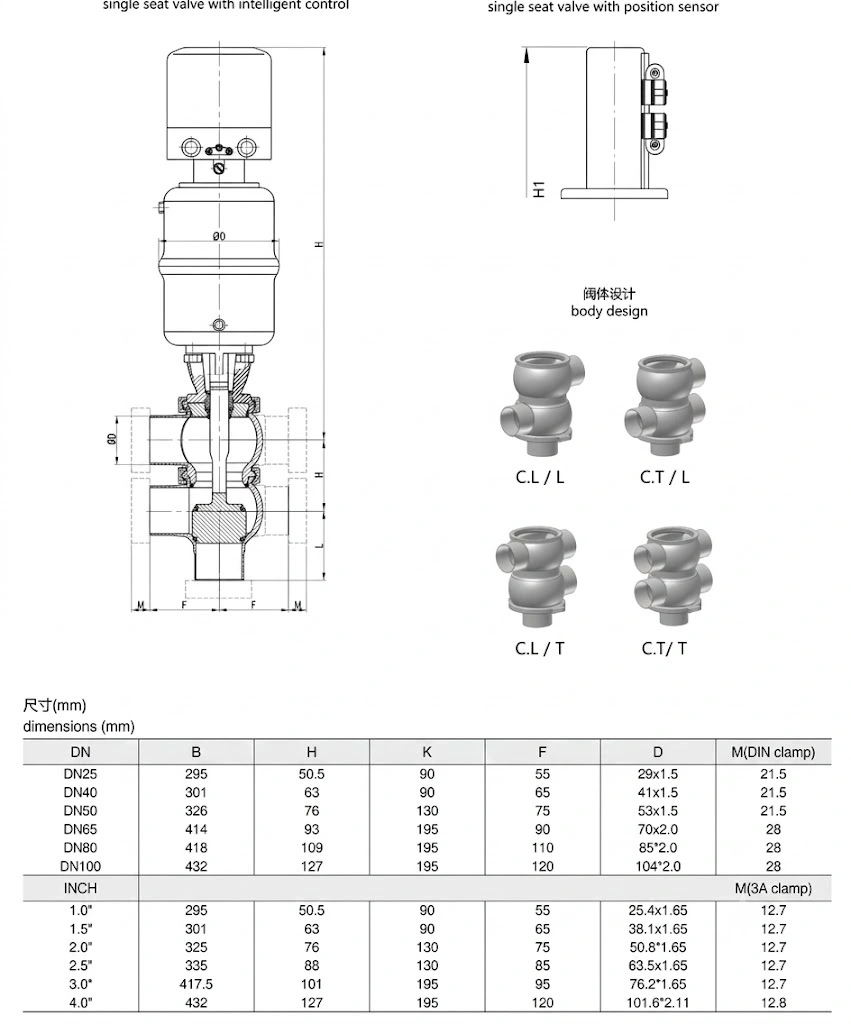

기술 사양

위생 배관을 위한 연결 옵션

1. 트라이-클램프 연결

Tri-Clamp 연결은 정기적인 검사, 청소, 위생 배관 시스템에 편리한 솔루션을 제공합니다. 및 장비 교체가 필요합니다. 식품, 음료, 유제품, 의약품 관련 분야에 널리 사용됩니다. 처리 환경.

2. 맞대기 용접 연결

맞대기 용접 연결은 원활한 내부 전환으로 영구적인 파이프라인 연결을 제공합니다. 그들은 적합하다 조인트를 최소화하고 위생적인 흐름 조건을 유지하는 것이 중요한 설치에 적합합니다.

3. 플랜지 연결

플랜지 구성은 편리한 장비가 필요한 프로세스 시스템에 견고한 기계적 연결을 제공합니다. 통합 및 분해.

AVM은 DIN 11850 시리즈, ASME, ISO 및 3-A 연결 표준을 지원하여 다양한 국제 표준을 수용합니다. 위생 배관 시스템.

응용

1. 유제품 가공

밸브는 우유, 액상 유제품, 세척액 및 기타 호환 가능한 유체를 서로 다른 장치로 리디렉션할 수 있습니다. 빈번한 CIP 작업을 지원하면서 경로를 처리합니다.

2. 식품 및 음료 생산

음료 및 액상 식품 생산의 경우 밸브는 제품 이동, 충전, 재순환, 배출 및 배출을 지원합니다. 위생적인 흐름 제어가 필요한 생산 전환 응용 분야.

3. 생명공학 가공

생명공학 생산에는 통제된 공정 경로와 엄격한 위생이 필요합니다. AVM 밸브의 무균 설계 및 SIP 기능을 통해 호환 가능한 생명공학 처리 시스템에 적합합니다.

4. 화장품 제조

이 밸브는 깨끗한 액체 취급, 안정적인 흐름 전환, 그리고 위생적인 화장품 생산 라인에 사용할 수 있습니다. 반복 가능한 프로세스 전환이 필요합니다.

5. 정밀화학 가공

호환되는 정밀 화학 응용 분야의 경우 SS316L 구조와 위생적인 흐름 제어가 안정적인 솔루션을 제공합니다. 통제된 위생 조건 하에서 공정 액체를 취급하기 위한 것입니다.

구매자가 주문하기 전에 확인해야 할 사항

1. 공정 매체

재료 및 씰 호환성을 결정하기 위해 정확한 액체 또는 공정 매체를 제공하십시오.

2. 작동 조건

밸브를 보장하기 위해 필요한 작동 압력, 작동 온도 및 멸균 조건을 확인하십시오. 구성이 실제 프로세스 요구 사항을 충족합니다.

3. 연결 표준

시스템에 Tri-Clamp, Butt Weld 또는 Flange 연결이 필요한지 지정하고 해당 DIN을 식별합니다. ASME, ISO 또는 3-A 표준.

4. 자동화 요구사항

자동화된 생산 라인의 경우 공압식 액추에이터, 솔레노이드 밸브, 24V 지능형 컨트롤러 또는 위치 센서가 필요합니다.

5. 자료 문서

재료 추적성이 필요한 프로젝트의 경우 밸브 주문과 함께 EN 10204 3.1 인증서를 요청하십시오.

AVM을 선택하는 이유는 무엇입니까?

1. 위생적인 ​​흐름 전환을 위한 설계

AVM 밸브는 위생 프로세스 라우팅의 특정 요구 사항에 중점을 두어 안정적인 전환을 제공합니다. 단순히 흐름을 켜고 끄는 것을 제어하는 것이 아니라 다양한 파이프라인을 사용합니다.

2. CIP 및 SIP 프로세스용으로 제작됨

낮은 데드 레그 구조, 매끄러운 내부 표면, CIP 호환성 및 134°C SIP 기능이 지원에 도움이 됩니다. 위생적인 생산 환경을 요구합니다.

3. 추적 가능한 스테인레스 스틸 구조

SS316L 제품 접촉 부품, SS304 비제품 접촉 부품 및 옵션 EN 10204 3.1 인증으로 명확한 결과 제공 자격을 갖춘 산업 프로젝트에 대한 자재 추적성.

4. 자동화 생산 준비

공압 작동, 24V 지능형 제어, 솔레노이드 밸브 통합 및 위치 감지를 통해 AVM 밸브는 자동화된 가공 라인에 통합됩니다.

자주 묻는 질문

1. 위생 무균 전환 밸브는 무엇을 위해 사용됩니까?

이는 주로 위생 조건을 유지하면서 서로 다른 파이프라인 간에 공정 액체의 방향을 바꾸는 데 사용됩니다. 일반적인 응용 분야에는 제품 이송, 탱크 채우기, 배출, 재순환 및 공정 전환이 포함됩니다.

2. AVM 밸브를 CIP 및 SIP에 사용할 수 있습니까?

예. 이 밸브는 CIP 세척용으로 설계되었으며 134°C에서 최대 20분 동안 SIP 멸균을 지원합니다.

3. 최대 작동 압력은 얼마입니까?

표준 작동 압력은 0~5bar입니다. 밸브 선택 시 실제 작동 조건을 확인해야 합니다. 구성.

4. 어떤 씰 재질을 선택해야 합니까?

AVM은 EPDM, FKM 및 실리콘을 제공합니다. 선택은 공정 매체, 온도, 세척을 기반으로 해야 합니다. 화학 물질 및 멸균 조건.

5. 밸브를 PLC에 연결할 수 있나요?

예. 옵션인 공압식 액추에이터, 솔레노이드 밸브, 24V 지능형 컨트롤러 및 위치 센서를 갖춘 밸브 자동화된 PLC 또는 DCS 제어 시스템에 통합될 수 있습니다.

6. AVM은 어떤 인증서를 제공할 수 있나요?

AVM은 적용 가능한 스테인리스 스틸 재질에 대해 EN 10204 3.1 재질 인증서를 제공할 수 있습니다. 씰 재질은 준수합니다. FDA 177.2600 요구 사항을 준수합니다.

7. 어떤 연결 표준을 사용할 수 있나요?

밸브는 Tri-Clamp, Butt Weld 및 Flange 연결과 함께 사용할 수 있으며 DIN 11850에 따라 구성할 수 있습니다. 시리즈, ASME, ISO 및 3-A 표준.

AVM 무균 전환 밸브 솔루션 요청

안정적인 흐름 라우팅, 빠른 공정 전환, 인라인 세척이 필요한 위생적인 생산 라인에 적합합니다. 멸균, AVM 위생 무균 전환 밸브는 실용적인 솔루션을 제공합니다.

프로세스 매체, 파이프라인 연결, 작동 압력, 작동 온도, 멸균을 AVM으로 보냅니다. 요구 사항 및 자동화 구성을 통해 응용 분야에 적합한 밸브 설계를 선택할 수 있습니다.
