건조 벌크 분말용 위생 Y형 전환 밸브

단순히 재료 흐름을 멈추는 차단 밸브와 달리 AVM 위생 Y형 건식 분말용 전환 밸브는 흐름 경로 전환, 재료 보유 제어 및 운반 효율성에 중점을 둡니다. 간소화된 내부 통로는 분말 축적 및 압력 손실을 줄여 자동화된 공압 및 중력에 적합합니다. 운반 시스템.

두 운반 경로 간 효율적인 전환

Y형 흐름 전환

내부 플러그가 회전하여 입구와 출구를 연결합니다. 이를 통해 운영자 또는 자동화된 제어가 가능합니다. 생산 순서에 따라 다른 하류 목적지를 선택하는 시스템.

Y자 모양의 본체는 포트 간 원활한 전환을 제공하여 분말이 별도의 작업 없이 밸브를 통과하도록 돕습니다. 불필요한 난기류 또는 날카로운 내부 모서리.

자동화된 경로 선택

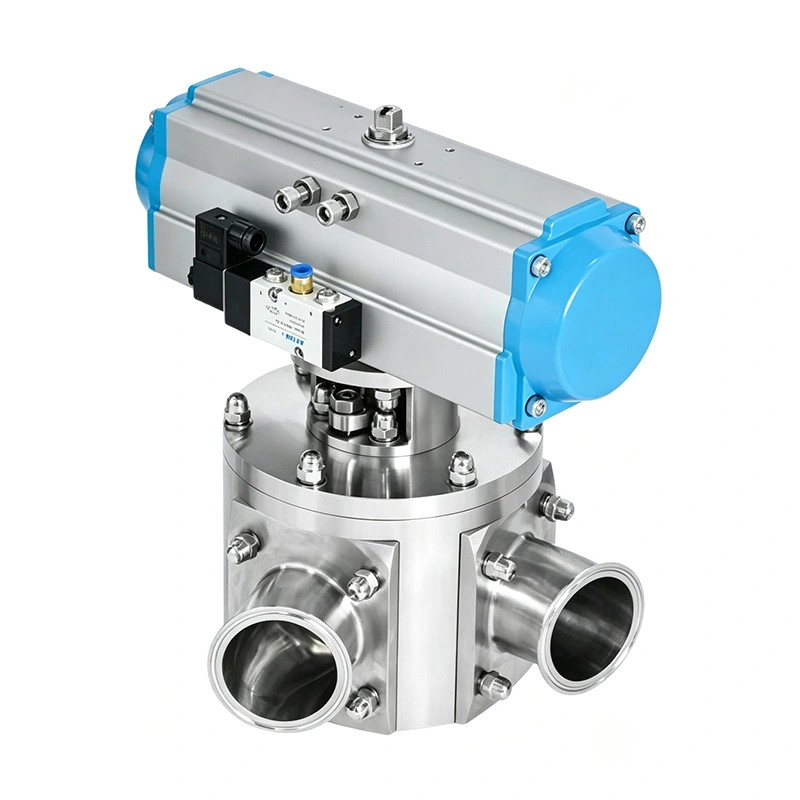

공압식 액추에이터를 사용하면 운반 경로 간 신속한 전환이 가능하며 PLC 기반 생산에 연결될 수 있습니다. 시스템. 이로 인해 밸브는 자동 배치, 다중 라인 운반 및 레시피 제어에 적합합니다. 생산.

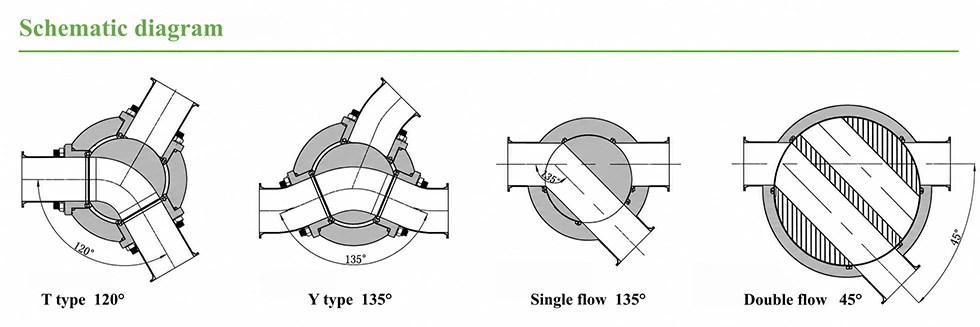

세 가지 흐름 경로 구성

AVM은 재료 특성 및 프로세스 요구 사항에 따라 다양한 내부 채널 설계를 제공합니다.

Y형 구성

120° 또는 135° 흐름 각도로 제공되는 이 구성을 통해 입구가 출구 또는 출구와 통신할 수 있습니다. 절연. 곡선형 내부 통로는 재료 보유 및 압력 손실을 최소화하는 데 도움이 됩니다.

단일 채널 구성

단일 채널 플러그는 상대적으로 직접적인 흐름 통로를 제공하므로 다음이 필요한 응용 분야에 적합합니다. 간단한 재료 전환 및 효율적인 분말 전달.

듀얼 채널 구성

듀얼 채널 디자인은 마모성이 더 높은 재료에 적합합니다. 약 30°의 더 작은 스위칭 각도 또는 45°인 경우 작동 중 플러그의 회전이 제한됩니다.

마모성이 높은 제품의 경우 유지 관리 중에 플러그를 180° 회전하여 마모되지 않은 표면을 활용할 수 있습니다. 이 구성 요소의 서비스 수명을 연장하고 교체 빈도를 줄이는 데 도움이 됩니다.

분말 흐름 안정성을 위해 설계됨

전환 밸브 내부에 분말이 축적되면 교차 오염, 일관되지 않은 배출 및 증가된 배출이 발생할 수 있습니다. 청소 요구 사항.

AVM은 부드러운 내부 전환을 사용하여 건식 벌크 재료가 모일 수 있는 날카로운 모서리를 최소화합니다. 디자인이 도움이 된다 불필요한 압력 손실을 줄이면서 보다 일관된 운반 경로를 유지합니다.

제약 및 식품 응용 분야의 경우 광택이 나는 제품 접촉 표면과 FDA 규격 밀봉 재료가 사용됩니다. 가능합니다.

위생적인 스테인레스 스틸 구조

건식 벌크 분말용 위생 Y형 전환 밸브는 SS304, SS316L, 티타늄 TA2 또는 듀플렉스로 제조할 수 있습니다. 2205, 부식, 마모 및 공정 요구 사항에 따라 다름.

위생 용도의 경우 제품 접촉 표면은 Ra <0.6μm에 도달할 수 있습니다. FDA 규격을 준수하는 PTFE, EPDM, 실리콘 및 FKM 씰링 재료를 사용할 수 있습니다.

간단한 청소와 위생이 필요한 응용 분야에는 CIP/SIP 호환 구성도 제공 가능 프로세스 제어.

일반적인 응용 분야

제약 분말 이송

API 및 HPAPI 이송, 분말 충전, 배출, 봉쇄 시스템 및 정제 또는 캡슐 생산에 사용됩니다. 다양한 프로세스 대상을 자동으로 선택해야 하는 라인.

리튬 배터리 자재 취급

고가의 분말의 라우팅 및 보호가 제어되는 흑연, 음극 및 양극 재료에 적합합니다. 중요합니다.

식품 및 기능식품 가공

사일로, 호퍼, 사이로 이송되는 분유, 밀가루, 설탕, 식품첨가물 및 영양성분에 사용됩니다. 처리 장비.

화학물질 및 연마분말 운반

내부 마모가 발생하는 특수 화학 물질 및 연마성 벌크 고체에 대해 이중 채널 구성을 선택할 수 있습니다. 저항은 주요 고려 사항입니다.

기술 사양

Y형 전환 밸브와 표준 차단 밸브 비교

고객 신청 및 피드백

제약 다중 라인 분말 이송

한 제약 제조업체는 규정에 따라 하나의 분말 스트림을 두 개의 서로 다른 처리 라인으로 전송해야 했습니다. 생산 배치. 이전 배열에는 여러 개의 격리 밸브가 필요했기 때문에 연결 지점 및 청소 작업.

AVM은 공압식 작동 기능이 있는 Y형 전환 밸브를 공급했습니다. 고객은 액추에이터를 PLC 시스템에 통합했습니다. 그래서 운반 목적지가 자동으로 선택될 수 있었습니다. 보다 단순한 경로에 초점을 맞춘 고객 피드백 전환이 적고, 수동 작업이 줄어들며, 생산 배치 간 분말 이동이 더욱 일관됩니다.

연마 배터리 재료 운반

배터리 재료 프로세서에는 두 개의 다운스트림 저장소 간에 연마 분말을 라우팅하기 위한 전환 밸브가 필요했습니다. 시스템. 고객은 특히 밸브가 반복적으로 작동하기 때문에 내부 마모를 걱정했습니다. 연마재 조건 하에서.

AVM은 내마모성 소재 옵션을 갖춘 듀얼 채널 구성을 권장했습니다. 고객이 강조한 점은 실용적인 유지 관리 이점을 제공하는 리버시블 플러그 설계. 서비스 중에 플러그를 회전할 수 있으므로 덜 마모된 표면을 활용하고 작동 수명을 연장합니다.

인증 및 규정 준수

AVM 위생 밸브 솔루션은 FDA 준수 밀봉 재료 및 위생 설계를 사용하여 구성할 수 있습니다. GMP 지향 생산. 적용 가능한 구성은 3-A, CE 및 ISO 9001 품질로 제공될 수도 있습니다. 규정 준수 문서.

FAQ

Y형 전환 밸브의 주요 목적은 무엇입니까?

하나의 입구에서 두 개의 선택 가능한 출구로 재료를 리디렉션하여 서로 다른 입구 사이의 자동 전환을 허용합니다. 경로를 운반하거나 처리합니다.

어떤 재료를 처리할 수 있나요?

건식 벌크 분말용 위생 Y형 전환 밸브는 분말, 과립, 펠렛 및 기타 자유 유동에 적합합니다. 건조 벌크 재료. 연마 제품에는 내마모성 구성을 사용할 수 있습니다.

밸브를 자동화할 수 있나요?

예. 공압 작동을 통해 밸브를 PLC 및 기타 자동화된 공정 제어 시스템과 통합할 수 있습니다.

제약 응용 분야에는 어떤 재료가 권장됩니까?

SS316L 스테인리스강은 일반적으로 위생 제약 분야의 제품 접촉 부품에 선호됩니다.

CIP/SIP로 밸브를 청소할 수 있나요?

예. 프로세스 및 위생 요구 사항에 따라 CIP/SIP 호환 구성을 사용할 수 있습니다.

어떤 씰링 재료를 사용할 수 있나요?

FDA 규격을 준수하는 PTFE, EPDM, 실리콘 및 FKM 밀봉재를 제품 및 작동에 따라 선택할 수 있습니다. 조건.
