분말용 위생 공압 3방향 전환 밸브

분말용 AVM 위생 공압 3방향 전환 밸브는 분말 및 벌크 재료를 다른 목적지로 자동으로 라우팅해야 하는 생산 라인을 위해 설계되었습니다. 단순히 프로세스 라인을 열거 나 닫는 대신 밸브는 여러 출구 사이의 운반 경로를 전환하거나 다른 입구의 재료를 결합합니다.

문의 보내기

제품 설명

공압식 작동, 위치 피드백 및 회전 전환기 메커니즘을 갖춘 위생 공압 3방향 전환기 분말용 밸브는 제약, 식품, 화학, 플라스틱, 배터리에 대한 빠르고 반복 가능한 재료 라우팅을 제공합니다. 및 기타 벌크 재료 처리 시스템.

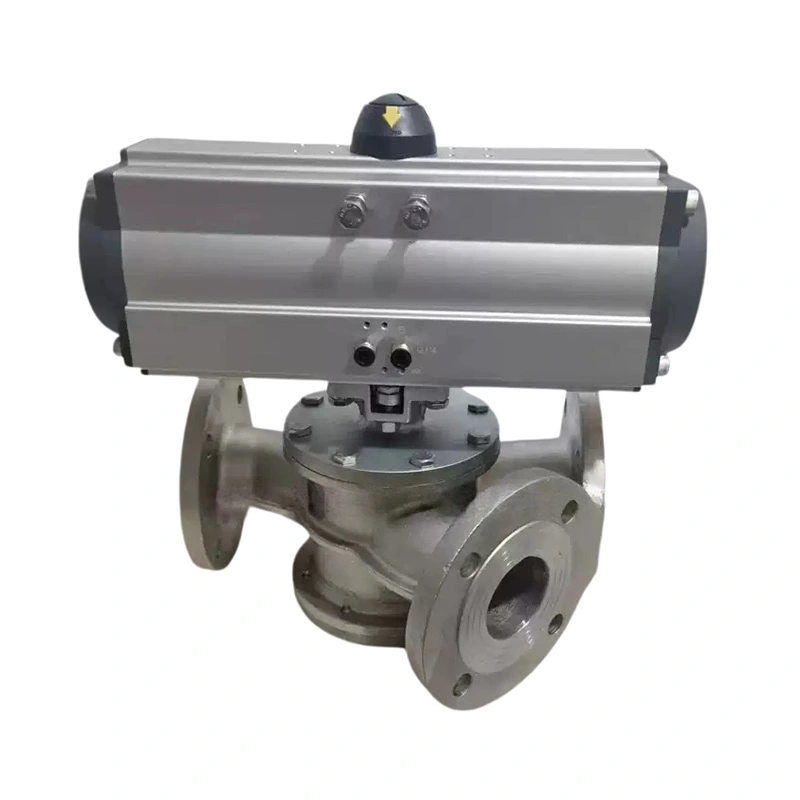

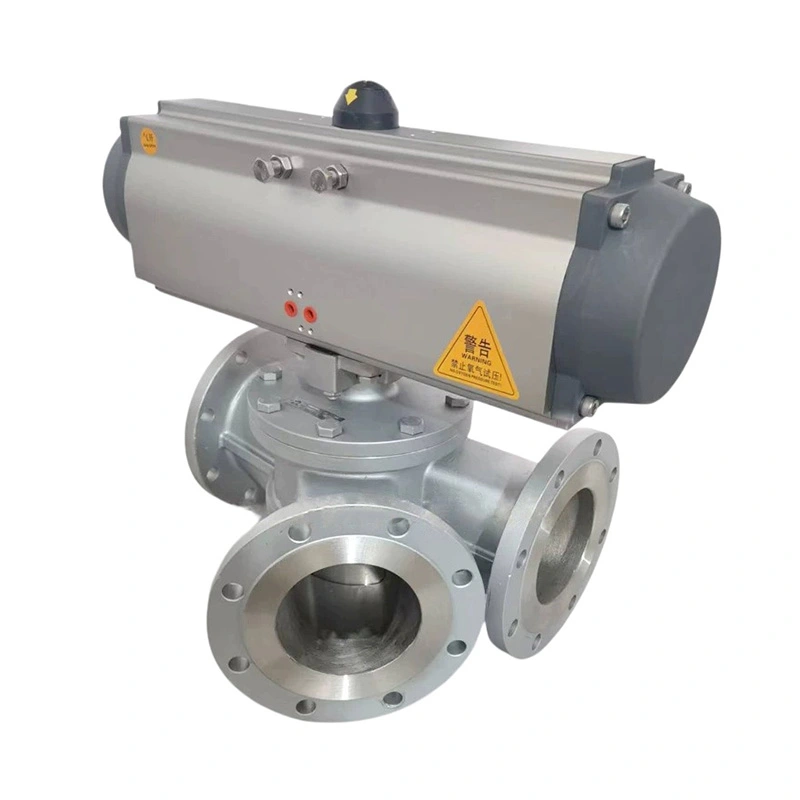

Sanitary Pneumatic 3-Way Diverter Valve For Powder

자동 자재 라우팅

하나의 입구에서 두 개의 출구로

분말용 위생 공압 3방향 전환 밸브는 재료를 하나의 운반 라인에서 두 운반 라인 중 하나로 유도할 수 있습니다. 하류 목적지. 이 구성은 하나의 분말 공급원이 여러 호퍼, 사일로, 믹서 또는 가공 기계.

두 개의 입구에서 하나의 출구로

흐름 수렴에도 동일한 원리를 구성하여 서로 다른 두 소스의 재료가 하나의 소스로 들어갈 수 있습니다. 하류 운반 라인.

이러한 유연성으로 인해 여러 개별 차단 밸브의 필요성이 줄어들고 자동화된 자재 경로가 단순화됩니다. 시스템.

공압 스위칭 및 피드백

공압식 액츄에이터는 내부 전환기 요소를 사전 설정된 위치 사이에서 신호에 따라 회전시킵니다. 제어 시스템.

솔레노이드 밸브는 액추에이터를 제어하고 통합 리미트 스위치는 실제 밸브 위치를 확인합니다. 는 피드백 신호는 PLC 또는 DCS 시스템에 연결될 수 있으므로 이송 장비는 다음 단계 이후에만 진행할 수 있습니다. 필요한 흐름 경로가 확인되었습니다.

이는 자동화된 배치 처리 및 레시피 제어 분말 전송에 특히 유용합니다.

전환기 메커니즘

회전판 유형

회전판 디자인은 일반적인 분말 및 과립 운반을 위한 간단한 전환 구조를 제공합니다. 응용 프로그램. 컴팩트한 구조로 인해 기존 프로세스 라인에 효율적으로 통합할 수 있습니다.

로터리 실린더 유형

회전식 실린더 구성은 특정 요구 사항이 필요한 응용 분야에 대해 다양한 내부 흐름 배열을 제공합니다. 전환 각도 또는 재료 흐름 특성.

두 구성 모두 운반 조건, 재료 특성 및 설치에 따라 맞춤화될 수 있습니다. 요구 사항.

분말 이송 흐름

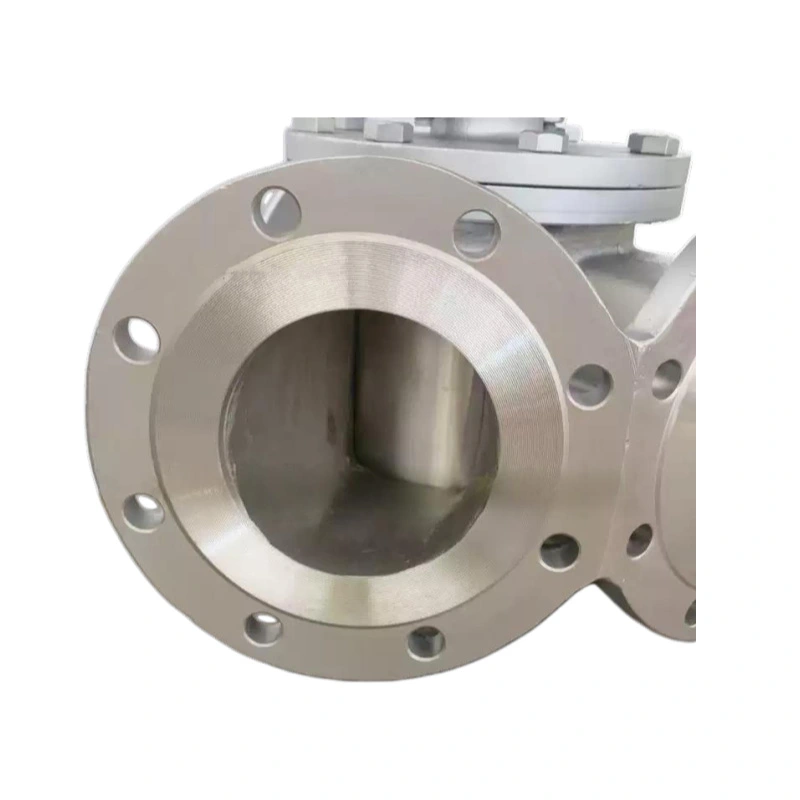

내부 흐름 경로는 재료가 통과할 때 급격한 전환과 불필요한 저항을 줄이도록 설계되었습니다. 밸브.

이는 다음을 줄이는 데 도움이 됩니다.

압력 손실로 효율적인 공압 이송을 지원합니다.

재료를 유지시켜 밸브 내부에 잔류하는 분말을 줄입니다.

제품 분해로 인해 깨지기 쉬운 과립 및 펠렛을 보호하는 데 도움이 됩니다.

특히 지속적인 재료 이동 중에 막힐 위험이 있습니다.

위생 용도의 경우 내부 표면을 Ra 0.6μm(400#)로 마감할 수 있습니다.

스위칭 각도

표준 구성에는 30° 및 45° 전환 각도가 포함되며 맞춤형 콘센트 배열도 가능합니다. 특정 공장 레이아웃에 맞게 제작되었습니다.

따라서 분말용 위생 공압 3방향 전환 밸브는 이송 라인, 호퍼, 전체 자재 처리 시스템을 크게 변경하지 않고도 사일로 및 처리 장비를 관리할 수 있습니다.

적용 가능한 벌크 재료

AVM 전환 밸브는 분말, 과립, 펠렛, 플레이크 및 분말-과립 혼합물을 처리하도록 설계되었습니다.

일반적인 재료에는 제약 분말 및 API, 밀가루, 설탕, 전분, 화학 분말, 플라스틱 펠릿, 리튬 배터리 재료, 광물, 시멘트 및 비산회.

응용

제약 분말 라우팅

운반 라인, 저장 용기 및 처리 간에 API, 부형제 및 의약품 분말을 이동하는 데 사용됩니다. 자동화된 경로 선택을 지원하는 동시에 장비.

식품 및 기능식품 가공

밀가루, 설탕, 전분, 영양 성분 및 기타 건조 벌크 재료에 적합하며 위생적인 건설이 가능합니다. 제어된 라우팅이 필요합니다.

리튬 배터리 자재 취급

서로 다른 처리 또는 저장 간에 음극, 양극, 흑연 및 기타 신에너지 재료를 라우팅하는 데 사용됩니다. 포인트.

플라스틱 및 폴리머 가공

플라스틱 펠릿, 수지 및 기타 입상 재료를 다른 생산 또는 보관 장소로 보내는 데 적합합니다. 시스템.

화학물질 및 벌크 자재 운반

정밀 화학, 시멘트, 광업, 야금 및 건화물의 안정적인 전환이 필요한 기타 산업에 사용됩니다. 재료.

기술 사양

매개변수	사양
밸브 종류	위생 공압 3방향 전환 밸브
밸브 크기	DN50–DN300(2"–12")
작동 압력	0.15~0.6MPa
작동 온도	-20°C ~ +250°C
전환기 유형	로터리 플레이트 / 로터리 실린더
스위칭 각도	30° / 45°
애플리케이션	중력 배출 및 공압 이송
작동	공압 / 수동 / 전기 옵션
본체 재질	SS304, SS316L, 탄소강(WCB)
연결	플랜지형
플랜지 표준	ANSI B16.5 클래스 150, GB, DIN
적합한 미디어	분말, 과립, 펠렛, 플레이크, 분말-과립 혼합물
제품 접촉 마감	최대 Ra 0.6μm

자동화 및 구성

자동화된 생산 라인의 경우 밸브에 공압 액추에이터, 솔레노이드 밸브, 위치 제어 장치를 장착할 수 있습니다. 표시기, 근접 센서 및 PLC/DCS 제어 통합. 특정 환경의 경우 AVM은 다음을 제공할 수도 있습니다. 거울 광택 위생 마감, 제약 등급 구성, 고압 밀봉 및 방폭 액추에이터 패키지.

고객 애플리케이션

제약 다중 목적지 분말 운반

제약 제조업체는 다음 사항에 따라 두 개의 처리 라인 간에 하나의 분말 스트림을 전송해야 했습니다. 다양한 생산 레시피. 수동 전환으로 인해 추가 운영자 개입이 발생하고 가능성이 높아졌습니다. 잘못된 운반 경로를 선택하는 것입니다.

AVM은 솔레노이드 제어 및 위치 피드백 기능을 갖춘 공압식 3방향 전환 밸브를 공급했습니다. 밸브가 통합되었습니다. 고객의 PLC와 연결하여 운반 경로를 자동으로 선택할 수 있습니다. 고객 피드백에 집중 보다 일관된 경로 전환, 운반 전 밸브 위치 확인 및 수동 개입 감소.

배터리 자재 라우팅 시스템

신에너지 소재 생산업체는 건식 배터리의 다양한 저장 목적지를 공급하기 위해 하나의 운반 라인이 필요했습니다. 재료. 고객은 후속 배치에 영향을 미치는 전환 밸브 내부의 분말 잔류물에 대해 우려했습니다.

AVM은 유선형 내부 통로와 위생적인 표면 처리로 밸브를 구성했습니다. 설치 후, 고객은 재료 보유율이 낮고 목적지 간 전환이 원활하며 작업 중 청소가 더 쉽다는 점을 강조했습니다. 재료전환.

3방향 전환 밸브 비교

요구 사항	AVM 3방향 전환 밸브	표준 차단 밸브
흐름 방향	여러 경로	일반적으로 하나의 경로
자동 전환	예	주로 격리
위치 피드백	사용 가능	구성에 따라 다름
PLC 통합	지원됨	구성에 따라 다름
파우더 라우팅	특별히 설계된	기본 기능이 아님
멀티라인 이송	적합한	여러 개의 밸브가 필요함
공압 작동	사용 가능	종류에 따라 사용 가능
