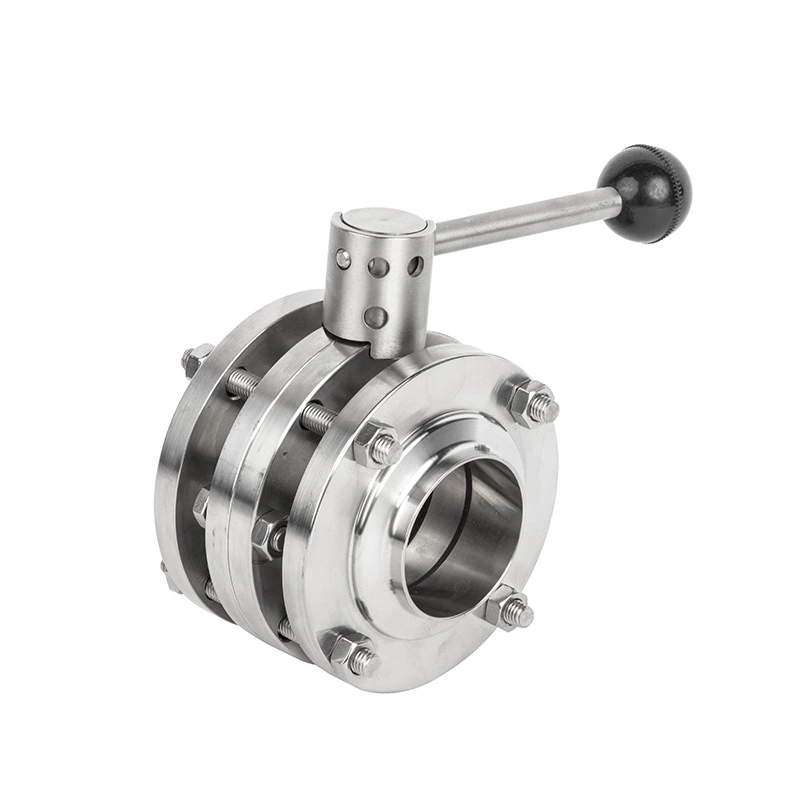

위생적인 스테인레스 스틸 수동 3피스 버터플라이 밸브

3피스 구조로 위생적인 스테인레스 스틸 수동 3피스 버터플라이에 편리하게 접근할 수 있습니다. 검사, 청소, 씰 교체 및 일상적인 작업에 유용한 밸브 본체 및 내부 씰 구성 요소 유지 보수. 스테인레스 스틸 구조와 위생 연결 옵션으로 인해 밸브는 세척 작업에 적합합니다. 위생과 안정적인 작동이 중요한 처리 환경.

밸브는 제약, 생명공학, 식품 및 음료, 유제품, 화장품 및 기타 위생 분야에서 일반적으로 사용됩니다. 액체 이동, 라인 분리, 배수 및 흐름 조정을 위한 처리 시스템입니다.

제품특징

1. 유지보수가 용이한 3피스 구조

3피스 구조로 인해 밸브 본체와 내부 구성 요소에 더 편리하게 접근할 수 있습니다. 유지 보수. 분해가 더 어려운 구조와 비교하여 이 구성은 다음과 같은 용도에 적합합니다. 밀봉 부품의 정기적인 검사, 청소 또는 교체가 필요한 가공 라인.

2. 직접 수동 유량 조정

수동 잠금 핸들을 사용하면 압축 공기 없이도 밸브 위치를 직접 제어할 수 있습니다. 전기 배선 또는 공압 제어 장비. 작업자는 완전 개방형, 완전 폐쇄형 또는 중간형을 선택할 수 있습니다. 프로세스 요구 사항에 따라 위치.

3. 스테인레스 스틸 구조

밸브는 위생 공정 응용 분야에 적합한 스테인리스강 부품을 사용하여 제조됩니다. 매끄러운 내부 구조는 매체 축적을 줄이는 데 도움이 되며 위생 배관 시스템에서 더 쉬운 청소를 지원합니다.

4. 90° 회전 작동

위생 스테인레스 스틸 수동 3피스 버터플라이 밸브는 1/4 회전 작동 메커니즘을 사용합니다. 회전 핸들은 버터플라이 디스크를 약 90° 회전시켜 작업자가 열림과 닫힘 사이를 전환할 수 있도록 합니다. 위치를 조정하거나 중간 위치에서 유로를 조정합니다.

5. 다중 위생 연결

AVM은 클램프, 용접 등 다양한 배관 레이아웃을 수용할 수 있도록 다양한 연결 구성을 제공합니다. 스레드 및 3피스 연결. 기존 치수에 따라 다양한 치수 표준을 선택할 수 있습니다. 프로세스 파이프라인.

작동 원리

수동 버터플라이 밸브는 내부 디스크의 회전을 통해 공정 매체를 제어합니다.

핸들이 디스크를 회전시켜 파이프라인과 정렬되면 밸브가 열린 위치에 있고 미디어가 통과할 수 있게 해줍니다. 디스크가 흐름 방향에서 멀어지면서 회전할 때 사용 가능한 흐름 영역 감소하고 유량을 조정할 수 있습니다. 디스크가 닫힌 위치에 도달하면 씰링을 누르게 됩니다. 파이프라인을 분리하는 구조.

잠금 메커니즘은 작동 중에 선택한 위치를 유지하는 데 도움이 되며, 이로 인해 발생하는 의도하지 않은 움직임을 줄입니다. 진동 또는 정상적인 공정 조건.

수동 조작

수동 버전은 작업자가 밸브에 직접 접근해야 하는 공정 라인에 특히 적합합니다. 자동화된 작동이 필요하지 않습니다.

장비 유지보수, 공정 조정, 청소, 배수 또는 라인 작업 시 격리용으로 핸들을 사용할 수 있습니다. 스위칭. 밸브에는 외부 공압 공급이 필요하지 않으므로 설치가 비교적 간단합니다. 간단하고 파이프라인 주변의 보조 구성 요소 수를 줄일 수 있습니다.

개별 위생 밸브가 많은 시설의 경우 다음과 같은 위치에서도 수동 구성을 사용할 수 있습니다. 빈번한 원격 조작이 필요하지 않습니다.

응용

1. 제약 및 생명공학

밸브는 제약 액체 이송 라인, 완충제 준비 시스템, 바이오프로세스 장비, 멸균 공정 배관, 고순도 유체 시스템, 깨끗한 유틸리티 라인을 통해 위생적으로 작동하고 신뢰할 수 있습니다. 수동 격리가 필요합니다.

2. 음식 및 음료

일반적인 응용 분야에는 유제품 가공, 우유 및 요구르트 생산, 음료 생산, 주스 가공, 식품 성분 이송, 양조장 시스템 및 액체 식품 가공 파이프라인.

3. 화장품 및 개인 관리

밸브는 샴푸, 로션, 크림, 화장품에 사용되는 액체 및 반액체 제품 이송 시스템에 적합합니다. 성분 및 기타 개인 위생 제품.

4. 위생 유틸리티 및 프로세스 시스템

또한 위생 수관, 세척 시스템, 공정 스키드, 보관 및 이송 장비 등에 사용할 수 있습니다. 수동 흐름 제어 또는 차단이 필요한 기타 위생 배관 응용 분야.

제품구성

밸브는 3피스 스테인리스 스틸 밸브 본체, 버터플라이 디스크, 밸브 샤프트, 밀봉 부품 및 수동 잠금 핸들. 모듈식 본체 구조를 통해 검사를 위해 내부 밸브 구성 요소에 접근할 수 있습니다. 그리고 유지 보수.

클램프, 용접, 파이프라인 설계에 따라 다양한 연결 구성을 선택할 수 있습니다. 나사식 및 3피스 위생 연결부.

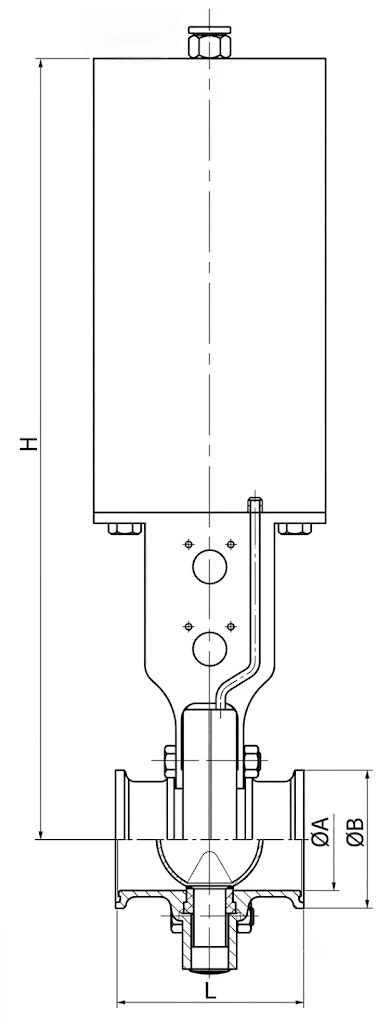

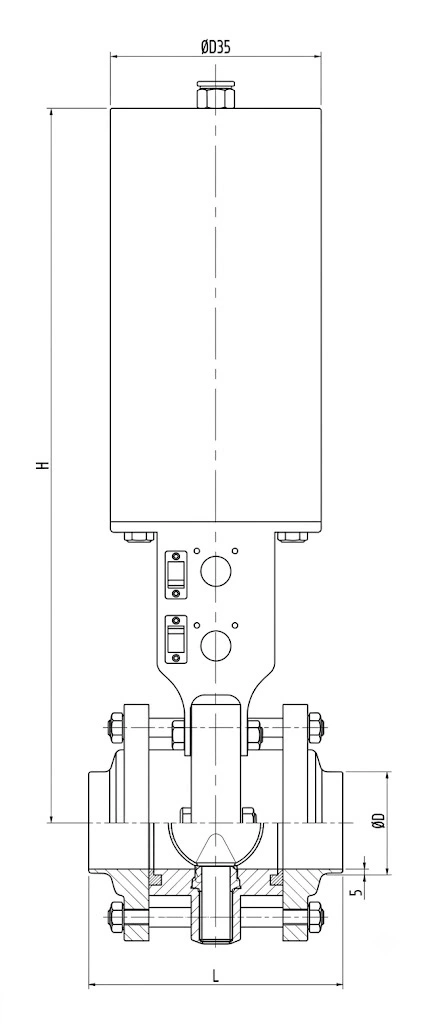

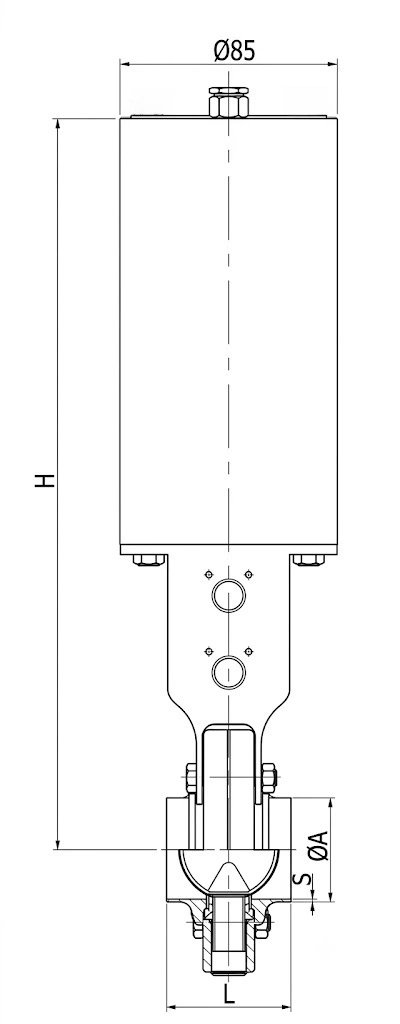

기술 사양

수동 클램프 유형

DIN 표준 클램프 유형 매뉴얼 포함

수동 용접 유형

DIN 표준 용접형(설명서 포함)

수동 나사형

매뉴얼 포함 3피스 타입

장점

AVM 위생 스테인레스 스틸 수동 3피스 버터플라이 밸브는 직접적인 기계적 작동과 유지보수가 용이한 3피스 구조. 운영자가 요구하는 위생 파이프라인에 적합합니다. 간단한 밸브 위치 지정, 안정적인 격리, 내부 구성 요소에 대한 편리한 접근이 가능합니다.

사용 가능한 클램프, 용접, 나사산 및 3피스 구성은 기존 구성과 일치할 때 유연성을 제공합니다. 위생 배관 시스템. 수동 작동 방식으로 압축 공기 및 공압 장치가 필요하지 않습니다. 자동화된 작동이 불필요한 설치 지점에서 액세서리를 제어합니다.

FAQ

표준 생산 리드타임은 얼마나 됩니까?

표준 생산 리드타임은 2~4주입니다. 실제 일정은 주문 수량, 밸브 사양, 연결 유형 및 재료 가용성. 주문하기 전에 긴급 요구 사항을 AVM에서 확인해야 합니다.

어떤 지불 조건을 사용할 수 있나요?

표준 지불 조건은 30% 보증금이고 나머지 70%는 T/T 또는 L/C로 선적하기 전에 지불됩니다. 작은 가치 주문 시 생산 전에 전액 결제가 필요할 수 있습니다.

수출용 밸브는 어떻게 포장됩니까?

밸브는 국제 운송에 적합한 종이 및 목재 케이스에 안전하게 포장되어 있습니다. 포장이 도움이 되네요 취급 및 배송 중에 스테인리스 스틸 본체, 연결 끝부분, 손잡이 및 밀봉 구성 요소를 보호하십시오.
