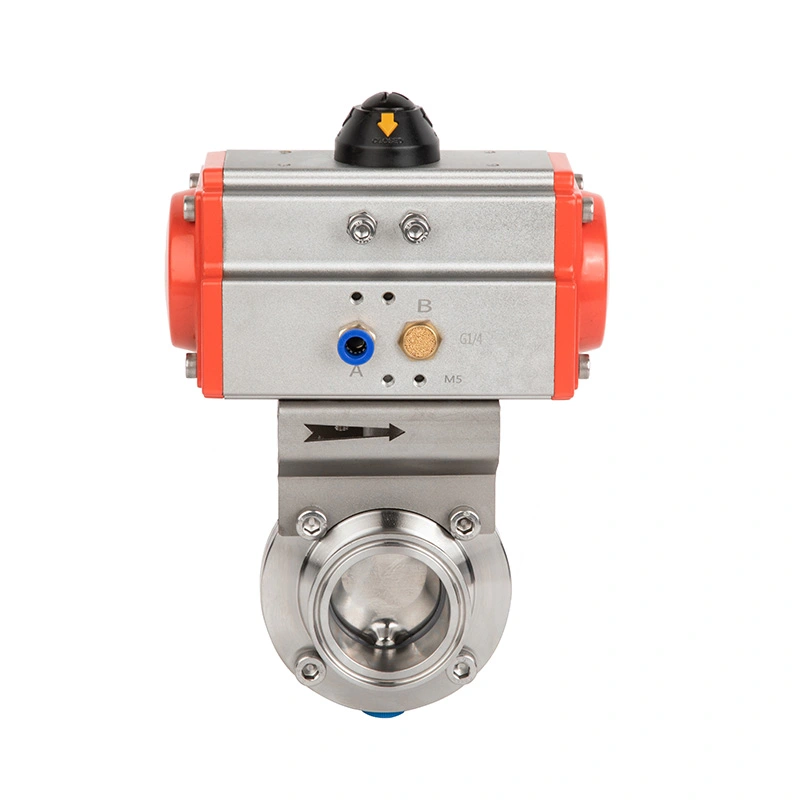

위생 공압 2피스 버터플라이 밸브

AVM 위생 공압식 2피스 버터플라이 밸브는 안정적인 차단, 반복 가능한 공압 작동 및 편리한 흐름 조정이 필요한 위생 공정 파이프라인을 위해 설계되었습니다. 2피스 본체 구조는 위생적인 스테인레스 스틸 흐름 경로와 회전 디스크 메커니즘을 결합하여 큰 설치 공간 없이도 밸브를 자동화 처리 장비에 통합할 수 있습니다.

문의 보내기

제품 설명

위생 공압식 2피스 버터플라이 밸브는 304L 또는 316L 스테인리스강 제품 접촉 부품과 함께 사용할 수 있습니다. EPDM을 표준 밀봉재로 사용하고 FPM, 실리콘, NBR을 옵션으로 사용할 수 있습니다. 공압 액츄에이터 개폐를 위한 90° 회전 운동을 제공하는 반면 NC, NO 및 복동식 구성은 프로세스 및 안전 요구 사항에 따라 작동 모드를 선택해야 합니다.

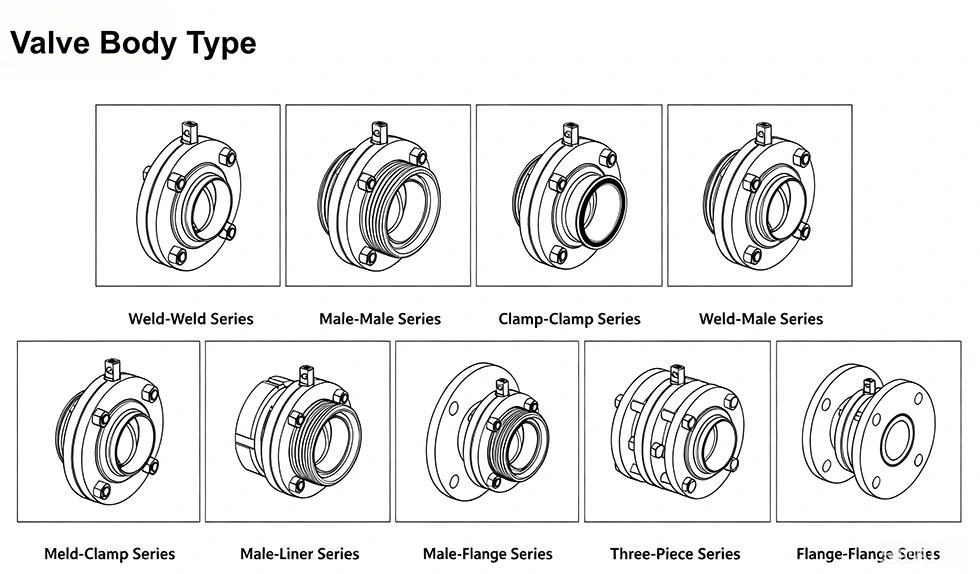

Tri-Clamp, 용접, 나사산, 클램프 및 플랜지 연결 옵션을 통해 AVM 밸브를 다양한 용도로 구성할 수 있습니다. 위생 배관 시스템. 제약, 생명공학, 식품 및 음료, 유제품, 화장품, 벌금에 적합합니다. 화학 및 기타 청정 공정 응용 분야.

Sanitary Pneumatic 2-Piece Butterfly Valve

제품특징

위생적인 2피스 구조

밸브는 제품 접촉 표면이 매끄러운 소형 2피스 본체를 사용하여 재료 보유를 줄이고 청소를 단순화하십시오. 304L 및 316L 스테인리스강 옵션은 EN이 있는 제품 접촉 부품에 사용할 수 있습니다. 10204 선택한 구성에 따라 3.1B 인증서를 사용할 수 있습니다. 내부 표면 마감은 Ra에 도달할 수 있습니다. 0.8μm 이하.

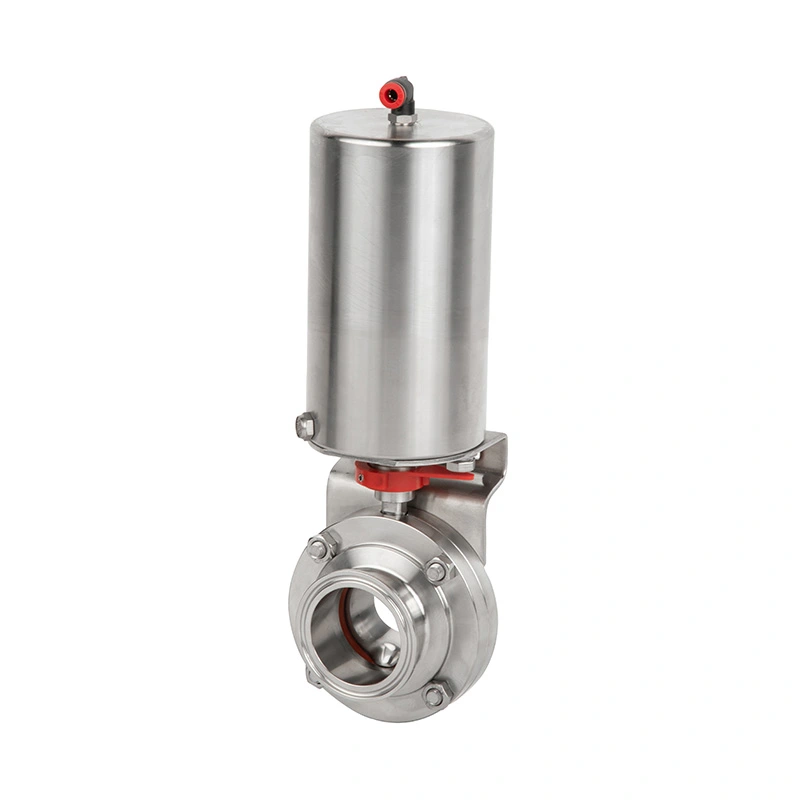

자동화 라인을 위한 공압 작동

공압식 액추에이터는 압축 공기의 움직임을 90° 회전 운동으로 변환하여 신속하고 반복 가능한 밸브를 가능하게 합니다. 운영. 원격 열기, 닫기 및 모니터링을 위해 PLC 및 기타 프로세스 제어 시스템에 연결할 수 있습니다. 제어 공기 압력은 5~8bar로 지정됩니다.

반복적인 개폐를 위한 밀봉

디스크와 엘라스토머 시트는 반복되는 작동 주기 동안 밀봉을 유지하도록 설계되었습니다. EPDM이 표준입니다 씰링 재료, FPM, 실리콘 및 NBR은 공정 매체 및 작동에 따라 선택할 수 있습니다. 조건. 액추에이터는 디스크가 밀봉 위치에 도달할 때 필요한 폐쇄 토크를 제공합니다.

다중 작동 구성

위생 공압 2피스 버터플라이 밸브는 평상시 닫힘, 평상시 열림 또는 복동형으로 공급될 수 있습니다. 이를 통해 사용자는 공기 공급이 변경되거나 중단될 때 밸브 응답을 선택할 수 있습니다. 매뉴얼 국지적 조정이 필요한 설치에는 다중 위치 핸들도 사용할 수 있습니다.

작동 원리

밸브는 밸브 샤프트에 장착된 디스크를 통해 공정 매체를 제어합니다. 공압 액츄에이터는 샤프트는 약 90°를 통과합니다.

밸브가 완전히 열리면 디스크가 파이프라인 방향으로 배치되어 공정 매체가 통과하다. 액추에이터가 디스크를 닫힌 위치 쪽으로 회전시키면 사용 가능한 흐름 영역이 감소합니다. 언제 디스크가 닫힌 위치에 도달하면 엘라스토머 시트에 닿아 파이프라인을 차단합니다.

상시 폐쇄 구성의 경우 공압이 가해지면 스프링이 밸브를 폐쇄 위치로 되돌립니다. 제거되었습니다. 평상시 열림 구성의 경우 스프링이 밸브를 열림 위치로 되돌립니다. 복동형 액추에이터는 열림과 닫힘 모두에 압축 공기를 사용합니다.

공압 작동 모드

평상시 닫힘

압축공기가 공급되면 밸브가 열리며, 공기가 공급되면 스프링의 힘에 의해 닫힘 위치로 복귀합니다. 압력이 제거됩니다. 이 구성은 손실 시 자동 흐름 분리가 필요한 프로세스에서 사용할 수 있습니다. 공압 공급.

평상시 열림

압축 공기가 공급되면 밸브가 닫히고 공기 공급이 제거되면 열린 위치로 돌아갑니다. 공압 고장 시 프로세스 흐름을 유지하는 것이 선호되는 경우 이 구성을 선택할 수 있습니다.

복동

압축 공기는 개폐 동작을 모두 제어합니다. 이 구성은 일관된 액추에이터 힘을 제공합니다. 양방향이며 정기적인 사이클링 요구 사항이 있는 자동화된 생산 시스템에 적합합니다.

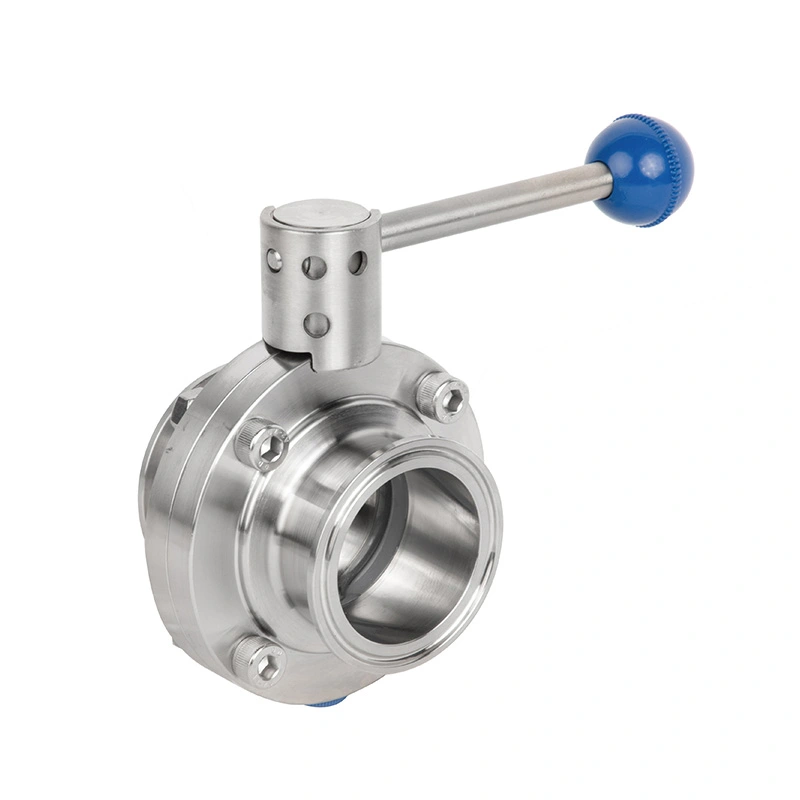

수동 조작

국지적 유량 조정이 필요한 곳에 다중 위치 잠금 핸들을 설치할 수 있습니다. 운영자가 선택할 수 있습니다. 공압 제어 시스템이 필요 없는 완전 개방, 완전 폐쇄 또는 중간 위치.

이 구성은 가끔 수동 개입이 필요한 프로세스 라인 섹션에 유용합니다. 시운전 조정 또는 유지 보수 격리.

응용

제약 및 생명공학

AVM 위생 공압식 2피스 버터플라이 밸브는 제약 및 생명공학 공정 배관에 사용할 수 있습니다. 액체 이송, 완충제 준비, 생물반응기 시스템, 멸균 공정 라인, CIP 시스템 및 고순도 유체 취급. 스테인레스 스틸 제품 접촉 구조 및 위생적인 표면 마감 처리가 가능하여 다음과 같은 용도에 적합합니다. 청소 및 오염 제어가 중요한 응용 분야.

음식 및 음료

일반적인 응용 분야에는 유제품 가공, 우유 및 요구르트 생산, 음료 가공, 주스 생산, 양조장 시스템 및 식품 성분 전달. 공압 작동을 통해 밸브를 자동화된 시스템에 통합할 수 있습니다. 전송 및 처리 라인.

화장품 및 개인 관리

밸브는 샴푸, 로션, 크림 및 기타 액체 또는 반액체 제품 처리에 사용할 수 있습니다. 위생적인 구조는 일상적인 청소를 지원하고 공정 파이프라인 내 제품 축적을 줄이는 데 도움이 됩니다.

정밀화학 및 청정 공정 시스템

응용 분야에는 정밀 화학 액체 이송, 청정 유틸리티 시스템, 위생적인 액체 분배 및 스테인레스 스틸 구조와 반복 가능한 자동화 작동이 필요한 공정 유체 제어.

제품구성

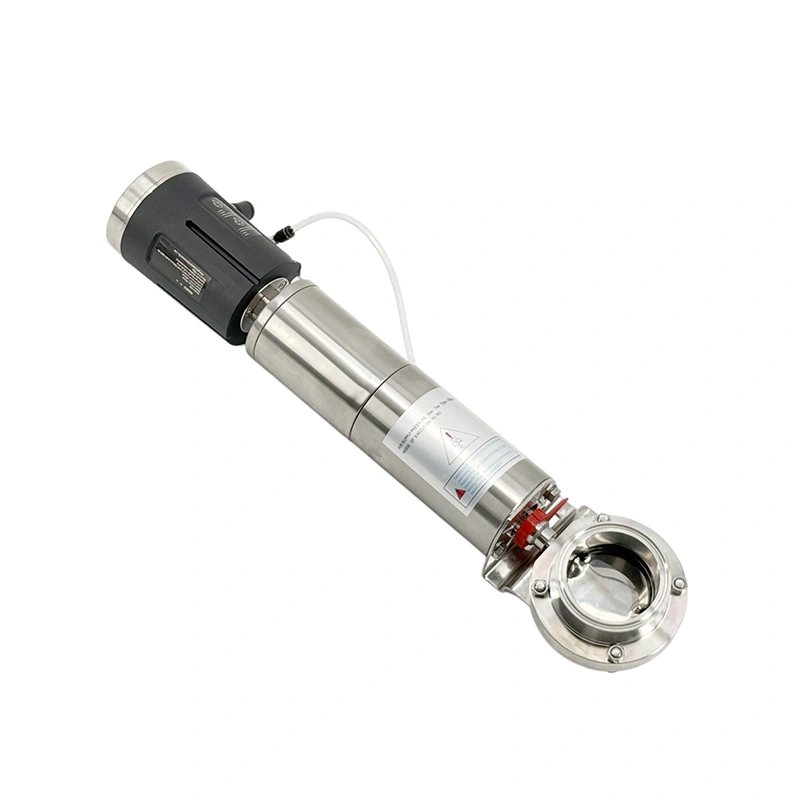

주요 구성 요소에는 위생적인 2피스 밸브 본체, 스테인레스 스틸 디스크, 밸브 샤프트, 엘라스토머 씰링이 포함됩니다. 시스템 및 공압 액츄에이터. 옵션 지능형 컨트롤러, 솔레노이드 밸브, 위치 센서 및 NPN/PNP 프로세스 시스템의 자동화 요구 사항에 따라 제한 위치 센서를 추가할 수 있습니다.

기술 사양

기술 사양	세부
제품 유형	위생 공압 2피스 버터플라이 밸브
제품 접촉 재료	304L / 316L (1.4307 / 1.4404) 단조
비접촉 물질	304 (1.4301)
자재인증서	EN 10204 3.1B 사용 가능
표준 씰	EPDM
옵션 씰	FPM, 실리콘, NBR
씰 규정 준수	FDA 177.2600
작동 온도	-20°C ~ +135°C(EPDM)
살균온도	150°C, 최대. 20분
작동 압력	0~10바
공기압 조절	5~8바
연결 유형	트라이클램프 / 용접 / 클램프 / 플랜지
작업	수동 / 공압
청소 방법	CIP / SIP 호환
표준	SMS, DIN, 3-A, ISO
내부 표면 마감	Ra ≤0.8μm
외부 표면 마감	Ra ≤1.6μm
옵션 액세서리	지능형 컨트롤러, 솔레노이드 밸브, 위치 센서, NPN/PNP 제한 위치 센서 2개

Sanitary Pneumatic 2-Piece Butterfly Valve

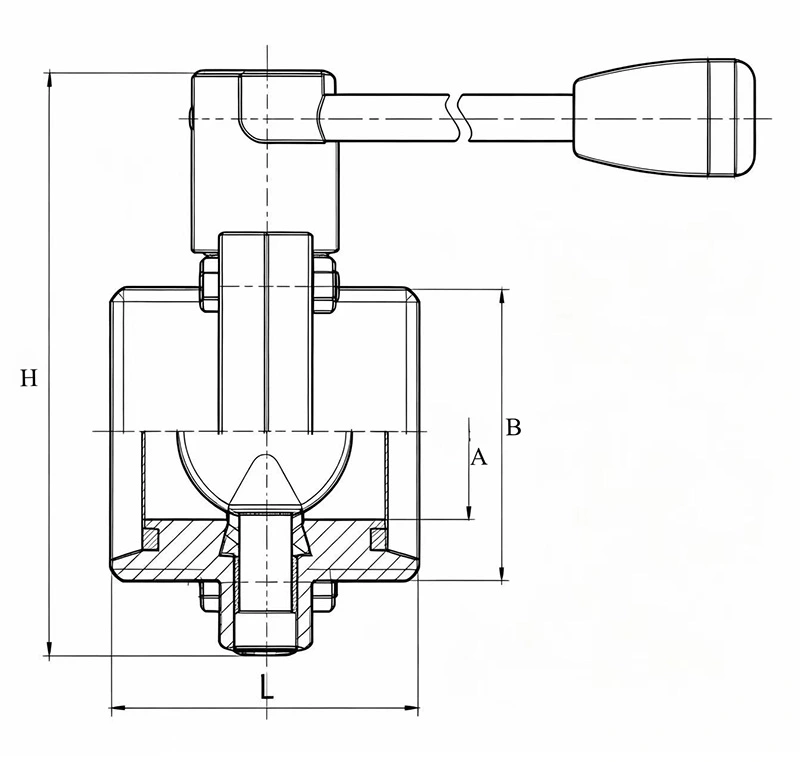

사이즈 치수

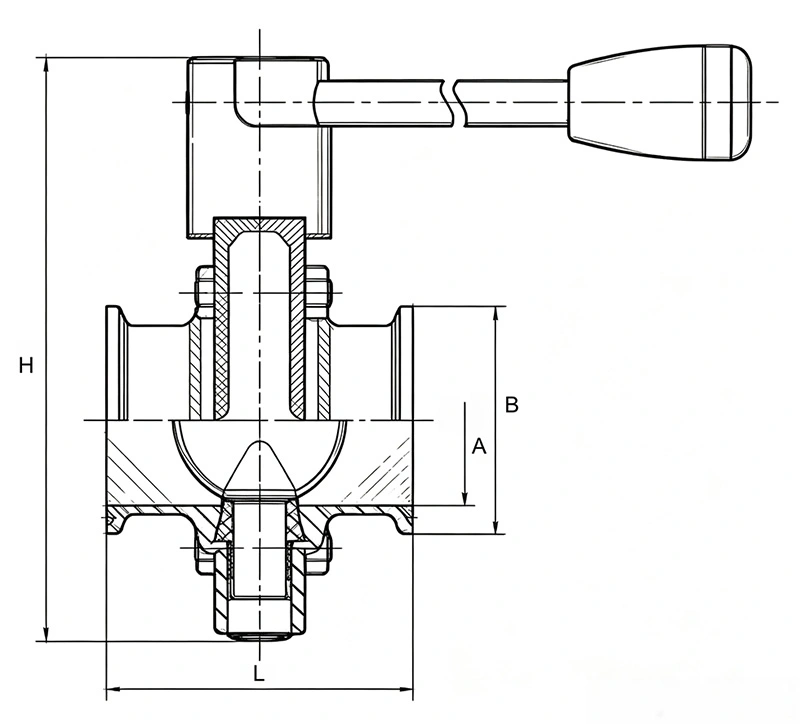

수동 클램프 유형

크기	A	B	L	H
DN20	20	34	66	113.5
DN25	26	50.5	66	113.5
DN32	32	50.5	66	125.5
DN40	38	50.5	68	132.5
DN50	50	64	70	145
DN65	66	91	72	163
DN80	81	106	92	190
DN100	100	119	98	210
DN125	125	155	106	239
DN150	150	183	120	288

Sanitary Pneumatic 2-Piece Butterfly Valve

DIN 표준 클램프 유형 매뉴얼 포함

크기	A	B	L	H
1"	22.1	50.5	66	113.5
1.5"	34.8	50.5	68	132.5
2"	47.5	64	70	145
2.5"	60.2	77.5	72	163
3"	72.9	91	80	190
4"	97.38	119	94	210

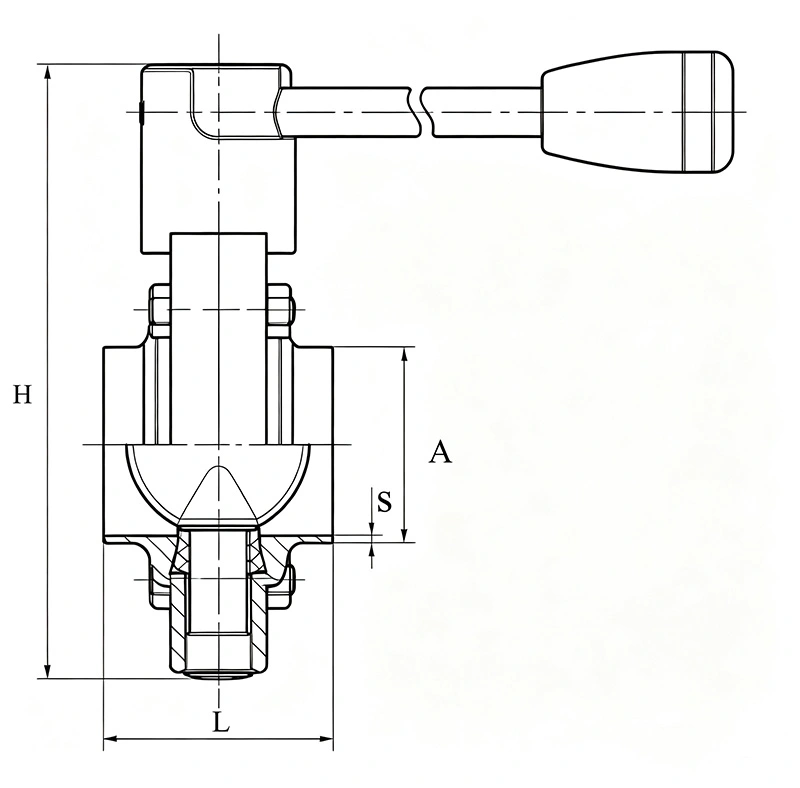

수동 용접 유형

크기	A	S	L	H
DN20	22	1.5	44	113.5
DN25	28	1.5	44	113.5
DN32	34	1.5	48	125.5
DN40	40	1.5	48	132.5
DN50	52	1.5	48	145
DN65	70	2	50	163
DN80	85	2	56	190
DN100	104	2	60	210
DN125	129	2	70	239
DN150	154	2	80	288

Sanitary Pneumatic 2-Piece Butterfly Valve

DIN 표준 용접형(설명서 포함)

크기	A	S	L	H
1"	25.4	1.25	44	113.5
1.5"	38.1	1.25	48	132.5
2"	50.8	1.25	48	145
2.5"	63.5	1.5	50	163
3"	76.2	1.6	56	190
4"	101.6	2	60	210

수동 나사형

크기	A	B	L	H
DN20	20	RD44×1/6"	66	113.5
DN25	26	RD52×1/6"	66	113.5
DN32	32	RD58×1/6"	66	125.5
DN40	38	RD65×1/6"	68	132.5
DN50	50	RD78×1/6"	70	145
DN65	66	RD95×1/6"	72	163
DN80	81	RD110×1/4"	92	190
DN100	100	RD130×1/4"	98	210
DN125	125	RD160×1/4"	106	239
DN150	150	RD190×1/4"	120	288

Sanitary Pneumatic 2-Piece Butterfly Valve

DIN 표준 나사형(설명서 포함)

크기	A	B	L	H
1"	22.1	RD37.13×1/6"	66	113.5
1.5"	34.8	RD50.65×1/6"	68	132.5
2"	47.5	RD64.16×1/6"	70	145
2.5"	60.2	RD77.67×1/6"	80	163
3"	72.9	RD91.19×1/6"	80	190
4"	97.6	RD119.25×1/6"	96	210

3A 표준나사형(설명서 포함)

크기	A	B	L	H
1"	22.1	45.72×8TPI ACME	66	113.5
1.5"	34.8	58.42×8TPI ACME	68	132.5
2"	47.5	72.72×8TPI ACME	70	145
2.5"	60.2	85.42×8TPI ACME	80	163
3"	72.9	98.12×8TPI ACME	80	190
4"	97.6	123.52×6TPI ACME	96	210

RJT 표준나사형(설명서 포함)

크기	A	B	L	H
1"	22.1	37.13×8TPI ACME	66	113.5
1.5"	34.8	50.65×8TPI ACME	68	132.5
2"	47.5	64.16×8TPI ACME	70	145
2.5"	60.2	77.67×8TPI ACME	80	163
3"	72.9	91.19×8TPI ACME	80	190
4"	97.6	125.9×6TPI ACME	96	210

IDF 표준나사형(설명서 포함)

크기	A	B	L	H
1"	22.1	37.13×8TPI ACME	66	113.5
1.5"	34.8	50.65×8TPI ACME	68	132.5
2"	47.5	64.16×8TPI ACME	70	145
2.5"	60.2	77.67×8TPI ACME	80	163
3"	72.9	91.19×8TPI ACME	80	190
4"	97.6	125.9×6TPI ACME	96	210

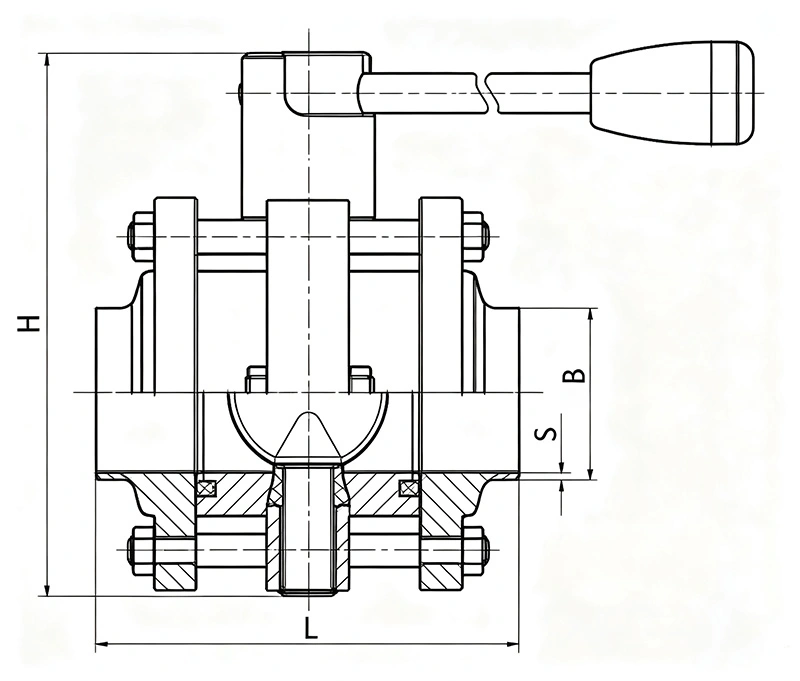

매뉴얼 포함 3피스 타입

크기	S	B	L	H
DN25	1.5	29	100	113.5
DN32	1.5	35	100	125.5
DN40	1.5	41	100	132.5
DN50	1.5	53	110	145
DN65	2	70	114	163
DN80	2	85	130	190
DN100	2	104	135	210
DN125	2	129	160	239
DN150	2	154	180	288

DIN 규격 3피스형(설명서 포함)

크기	S	B	L	H
1"	1.65	25.4	100	113.5
1.5"	1.65	38.1	100	132.5
2"	1.65	50.8	110	145
2.5"	1.65	63.5	114	163
3"	1.65	76.2	130	190
4"	2.11	101.6	135	210

Sanitary Pneumatic 2-Piece Butterfly Valve

설치 및 선택

AVM 위생 공압 버터플라이 밸브를 선택할 때 구매자는 파이프라인 크기, 연결을 확인해야 합니다. 표준, 제품 접촉 재질, 씰 재질, 작동 압력, 온도, 제어 공기 압력 및 필수 액추에이터 모드.

CIP/SIP 시스템의 경우 선택한 밀봉재를 실제 세척 화학물질과 비교하여 확인해야 합니다. 온도, 살균주기. 자동화 장비의 경우 액추에이터 구성 및 옵션 위치 제어 액세서리는 밸브와 함께 지정되어야 합니다.

연결 표준도 기존 위생 배관 시스템과 일치해야 합니다. 올바른 연결 선택 조달 단계에서는 설치 중 추가 어댑터나 파이프라인 수정을 방지하는 데 도움이 됩니다.

설치 및 선택 고려 사항

주문하기 전에 파이프라인 크기, 연결 표준, 공정 매체, 작동 압력, 작동 온도, 씰 재질 및 필요한 공압 작동 모드. 자동화된 경우 시스템에 필요한 제어 액세서리도 확인해야 합니다.

CIP 또는 SIP를 사용하는 위생 애플리케이션의 경우 씰 재질과 멸균 온도를 확인해야 합니다. 실제 청소주기. 공압 설치의 경우 제어 공기 압력은 5~8bar로 지정됩니다. 시리즈.

구성이 중요한 이유

이 밸브의 주요 선택 차이는 단순한 밸브 크기가 아닙니다. 공압 작동 모드, 위생 연결, 밀봉 재료 및 표면 처리는 전체 내에서 밸브의 성능에 직접적인 영향을 미칠 수 있습니다. 프로세스 시스템.

예를 들어, 제약 라인에서는 316L 제품 접촉 부품, 적절한 엘라스토머 선택, 위생적인 표면 처리, CIP/SIP 호환성 등이 중요하지만, 식품 가공 라인에서는 위생적인 표면 처리에 더 중점을 둘 수 있습니다. 연결 호환성 및 빈번한 자동 순환. 전체 공정에 따른 밸브 선택 조건은 설치 후 불필요한 교체나 수정을 방지하는 데 도움이 됩니다.

FAQ

표준 생산 리드타임은 얼마나 됩니까?

AVM의 표준 생산 리드타임은 일반적으로 주문 수량, 밸브 사양, 연결 구성 및 재료 가용성. 주문 전 배송 일정을 확인하셔야 하며, 특히 긴급하거나 맞춤화된 요구사항의 경우.

어떤 지불 조건을 사용할 수 있나요?

표준 지불 방식은 T/T 또는 L/C로 선적하기 전 보증금 30%, 잔액 70%입니다. 소액 주문은 다음과 같습니다. 생산 전에 전액 지불이 필요합니다. 구체적인 조건은 주문에 따라 확인될 수 있습니다.

수출용 밸브는 어떻게 포장됩니까?

밸브는 국제 운송에 적합한 포장으로 보호됩니다. 종이 및 나무 케이스를 사용할 수 있습니다. 취급 중에 스테인레스 스틸 밸브 본체, 연결 끝, 액추에이터 및 기타 구성 요소를 보호하는 데 도움이 됩니다. 선적.

밸브에 제어 액세서리가 함께 제공될 수 있습니까?

예. 자동화 요구 사항에 따라 밸브는 지능형 컨트롤러, 솔레노이드로 구성될 수 있습니다. 밸브, 위치 센서 또는 NPN/PNP 제한 위치 센서. 필요한 액세서리는 다음과 같은 경우에 지정되어야 합니다. 주문.

어떤 씰 재료를 선택해야 합니까?

씰 재질은 EPDM이 표준이며, FPM, 실리콘, NBR을 옵션으로 사용할 수 있습니다. 선택은 다음을 기준으로 해야 합니다. 사용하는 것보다 공정 매체, 작동 온도, 세척 화학 물질 및 멸균 조건을 고려하십시오. 모든 응용 분야에 동일한 씰 재질이 사용됩니다.
