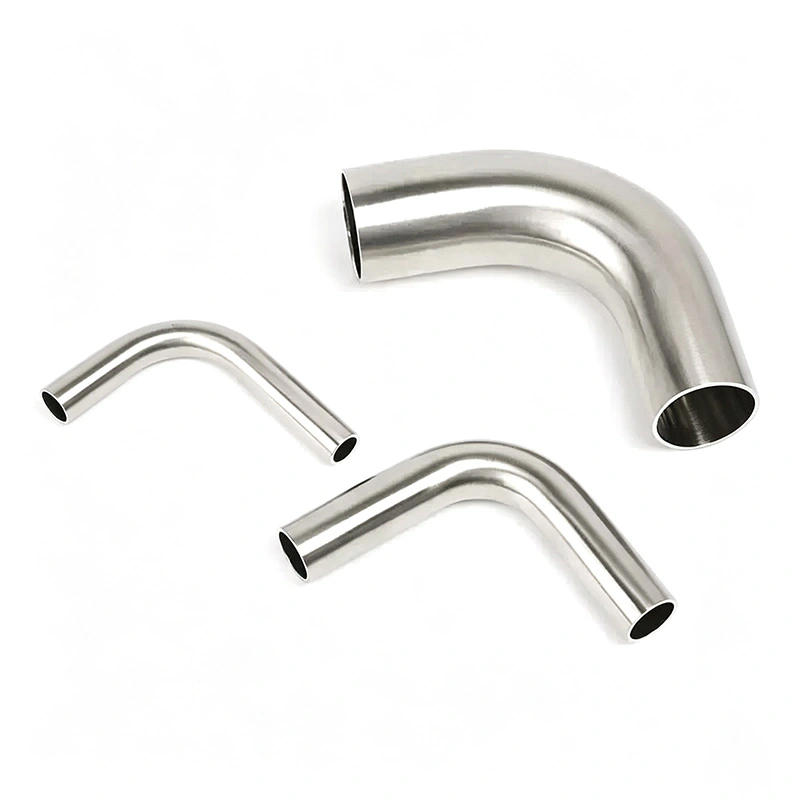

위생 스테인레스 스틸 BPE 90° 엘보우 및 튜브는 바이오의약품의 공정 시스템에 적합합니다. 생명공학, 제약, 식음료, 유제품, 반도체, 화장품, 기타 고순도 산업. ASME BPE, 3-A, EHEDG 및 FDA 관련 위생이 요구되는 응용 분야에 공급 가능 요구 사항은 선택한 재료, 마감, 구성 및 해당 문서에 따라 달라집니다.
AVM은 45°, 90° 및 180° 구성을 제공하며 다양한 용도에 맞대기 용접 및 Tri-Clamp 연결 옵션을 제공합니다. 위생 배관 레이아웃.
AVM 위생 스테인리스 스틸 엘보는 45°, 90° 및 180° 구성으로 제공됩니다. 45° 옵션은 다음과 같은 경우에 사용됩니다. 파이프라인 방향의 점진적인 변화가 필요한 반면, 90° 엘보는 수직 파이프에 적합합니다. 연결. 180° 리턴 벤드를 사용하면 컴팩트한 프로세스 레이아웃 내에서 파이프라인의 방향을 바꿀 수 있습니다.
90° 엘보는 1.0D 짧은 반경 및 1.5D 긴 반경 구성으로 제공되므로 엔지니어는 사용 가능한 설치 공간 및 배관 요구 사항에 따라 적절한 형상을 선택합니다.
피팅은 맞대기 용접 및 Tri-Clamp 연결과 함께 사용할 수 있습니다. 맞대기 용접 연결은 영구적인 위생을 제공합니다. 고정 프로세스 배관용 조인트이며 Tri-Clamp 연결을 통해 설치, 분해, 검사 및 작업 속도가 더욱 빨라집니다. 유지 보수.
연결 선택은 기존 튜브 시스템, 해당 배관 규격, 설치 방법, 및 유지 보수 요구 사항.
위생 엘보우 및 튜브 시스템은 1/2" ~ 6" OD 튜브 크기를 포괄합니다. 이 제품군을 사용하면 피팅을 통합할 수 있습니다. 더 작은 고순도 라인부터 더 큰 유체 전달 시스템에 이르기까지 다양한 공정 배관 구성으로 확장됩니다.
AVM 위생 엘보우는 ASTM A270 TP304L 또는 TP316L 스테인리스 스틸로 제조됩니다. TP304L은 많은 사람들에게 적합합니다. 일반 위생 처리 응용 분야에 사용되는 반면, TP316L은 보다 까다로운 요구 사항에 대해 향상된 내식성을 제공합니다. 공정 환경 및 고순도 애플리케이션.
재료 선택은 공정 매체, 온도, 부식 조건, 청결도를 고려해야 합니다. 요구 사항 및 적용 가능한 프로젝트 사양.
내부 보어는 제품의 유지력을 줄이고 더 깨끗한 표면을 제공하도록 설계된 매끄러운 표면으로 제작되었습니다. 흐름 경로. 표준 기계적 연마 옵션은 Ra ≤ 0.51μm(20μin)을 달성하는 반면 전해 연마 버전은 Ra ≤ 0.38μm(15μin)를 달성할 수 있습니다.
제어된 표면 마감은 잔여 제품, 미생물이 있는 응용 분야에서 특히 중요합니다. 오염이 발생하거나 청소가 어려워지면 생산 품질에 영향을 줄 수 있습니다.
내부 구조는 배수 후에도 공정 매체가 남을 수 있는 틈과 영역을 최소화하도록 설계되었습니다. 이 보다 효과적인 세척을 지원하고 공정 전환 중 잔류 물질을 줄이는 데 도움이 됩니다.
이 디자인은 완전한 시스템 구성과 조건에 따라 CIP 및 SIP 절차를 사용하는 시스템에 적합합니다. 작동 조건.
위생 스테인레스 스틸 BPE 90° 엘보우 및 튜브는 다음과 같은 고순도 공정 배관 용도로 설계되었습니다. ASME BPE 요구 사항을 참조하세요. 재료 선택, 표면 마감, 치수, 연결 및 제작 요구 사항은 프로젝트 요구 사항에 따라 지정될 수 있습니다.
위생 설계는 3-A 및 EHEDG 위생 설계 원칙이 적용되는 위생 처리 시스템에 적합합니다. 필수. 매끄러운 내부 표면, 제품 보유 감소, 배수 가능한 건축 지원 용도 청결성과 오염 제어가 중요합니다.
선택한 항목에 따라 FDA 관련 재료 준수가 필요한 응용 분야에 맞게 피팅을 구성할 수 있습니다. 밀봉 재료, 제품 접촉 재료 및 해당 문서. 구매자는 필수 FDA를 지정해야 합니다. 주문하기 전에 문서화 또는 규정 준수 요구 사항을 확인하세요.
공식 인증 또는 특정 규정 준수 문서가 필요한 프로젝트의 경우 AVM은 해당 ASME를 확인할 수 있습니다. 실제 제품 구성에 따른 BPE, 3-A, EHEDG 및 FDA 관련 요구 사항.
위생엘보는 제약 및 바이오의약품 생산을 위한 고순도 공정 배관에 사용되며, 유체 전달, 제제 시스템, 정제수 분배, 공정 장비 연결 및 기타 포함 위생적인 용도.
일반적인 응용 분야에는 발효 시스템, 생물 반응기 배관, 깨끗한 유체 분배, 공정 용기, 샘플링 시스템, 오염 제어가 중요한 기타 생명공학 장비.
유제품, 음료, 액체 식품, 주스, 양조 등의 위생 배관에 피팅을 설치할 수 있습니다. 매끄러운 표면과 효과적인 청소가 필요한 식품 가공 시스템.
엘보는 표면이 제어되는 반도체 관련 응용 분야의 고순도 유체 배관에 적합합니다. 마감, 스테인리스 스틸 소재 품질, 저잔류 흐름 경로가 중요합니다.
이 피팅은 위생적으로 연결되고 제어되는 청정 유틸리티 및 고순도 유체 시스템에도 사용할 수 있습니다. 내부 표면이 필요합니다.
| 목 | 사양 |
| 제품 유형 | 위생 스테인레스 스틸 BPE 팔꿈치 및 튜브 |
| 팔꿈치 각도 | 45°, 90°, 180° |
| 90° 반경 | 1.0D 짧은 반경 / 1.5D 긴 반경 |
| 재료 | ASTM A270 TP304L / TP316L |
| 기준 | ASME BPE |
| 위생 요구 사항 | 3-A / EHEDG / FDA 관련 요구 사항 |
| 연결 | 맞대기 용접 / 트라이 클램프 |
| 튜브 크기 | 1/2"~6" OD |
| 기계적 표면 마감 | Ra ≤ 0.51μm(20μin) |
| 전해연마 표면 마감 | Ra ≤ 0.38μm(15μin) |
| 내부 디자인 | 매끄러운 보어 / 완전 배수 가능 |
| 제품 보유 | 최소화 |
| 청소 | CIP 호환 |
| 살균 | SIP 호환 |
| 일반적인 응용 분야 | 제약, 생명공학, 식품 및 음료, 반도체, 화장품 |
구매자는 공정 매체 및 부식 조건에 따라 TP304L 또는 TP316L을 선택해야 합니다. 더 까다로운 경우 고순도 또는 부식성 응용 분야인 TP316L은 향상된 내식성이 요구되는 경우 일반적으로 고려됩니다. 필수.
튜브 OD는 기존 프로세스 배관 시스템과 일치해야 합니다. 구매자는 주문하기 전에 필요한 크기를 확인해야 합니다. 설치 문제나 추가 전환 피팅을 피하십시오.
맞대기 용접과 Tri-Clamp 연결은 서로 다른 설치 요구 사항을 충족합니다. 맞대기 용접은 영구 용접에 적합합니다. 배관 시스템인 반면 Tri-Clamp는 장비를 자주 분리해야 하는 경우에 더 편리합니다. 검사 또는 유지 보수.
표면 마감은 공정의 실제 청결 요구 사항에 따라 선택해야 합니다. 기계 연마는 많은 위생 응용 분야를 충족할 수 있는 반면, 전해 연마는 더 낮은 수준을 요구하는 프로젝트에 적합합니다. 표면거칠기를 향상시켜 고순도 표면상태를 향상시켰습니다.
제약, 생명공학, 반도체 및 기타 규제 프로젝트의 경우 구매자는 다음 사항을 확인해야 합니다. 프로젝트에는 ASME BPE, 3-A, EHEDG, FDA 관련 규정 준수, 재료 인증서 또는 특정 검사가 필요합니다. 생산 전 문서화.
AVM은 위생적이고 고순도 공정 배관 시스템을 위한 위생 스테인레스 스틸 BPE 90° 엘보우 및 튜브를 제공합니다. 재질 등급, 각도, 반경, 튜브 크기, 연결 유형, 표면 마감, 및 해당 위생 요건.
엄격한 문서 요구 사항이 있는 프로젝트의 경우 AVM은 해당 재료 및 규정 준수 문서를 확인할 수 있습니다. 최종 제품 구성에 따라. 이를 통해 구매자는 생산 전에 기술 요구 사항을 정의할 수 있습니다. 납품 후 배관 사양을 수정하는 대신.
AVM 위생 스테인리스 스틸 BPE 90° 엘보 및 튜브는 ASTM A270 TP304L 및 TP316L 스테인리스 스틸로 제공됩니다. TP304L은 일반 위생 응용 분야에 적합하고, TP316L은 더 높은 수준의 위생 응용 분야에 선호됩니다. 내식성 또는 더 까다로운 고순도 공정 조건.
위생 엘보우는 내부 표면이 기계적으로 연마되거나 전해 연마된 상태로 제공됩니다. 기계적 연마 Ra ≤ 0.51μm(20μin)을 달성할 수 있는 반면 전해연마는 Ra ≤ 0.38μm(15μin)을 달성할 수 있습니다. 적절한 마무리 공정 시스템의 청결도 및 표면 거칠기 요구 사항에 따라 선택할 수 있습니다.
AVM은 1/2" ~ 6" OD 크기의 위생 BPE 엘보우 및 튜브를 공급합니다. 구매자는 필수 튜브를 확인해야 합니다. 기존 위생 배관과의 호환성을 보장하기 위한 외경 및 적용 가능한 치수 표준 시스템.
예. 90° 위생 엘보는 1.0D 짧은 반경 및 1.5D 긴 반경 구성으로 제공됩니다. 적절한 파이프라인 레이아웃, 사용 가능한 설치 공간 및 프로세스 요구 사항에 따라 반경을 선택할 수 있습니다.
이 제품은 맞대기 용접 및 Tri-Clamp 연결 방식으로 제공됩니다. 맞대기 용접 연결은 영구 연결에 적합합니다. 위생적인 배관을 제공하며 Tri-Clamp 연결을 통해 설치, 분해, 검사 및 유지 관리가 더 쉽습니다.
