위생적인 스테인레스 스틸 DIN 엘보우 및 튜브

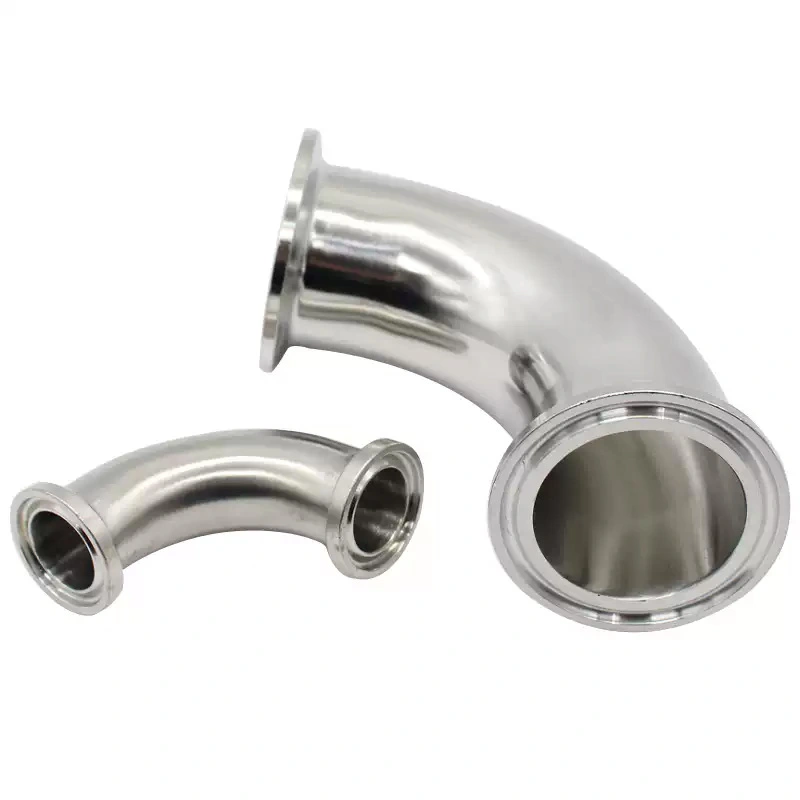

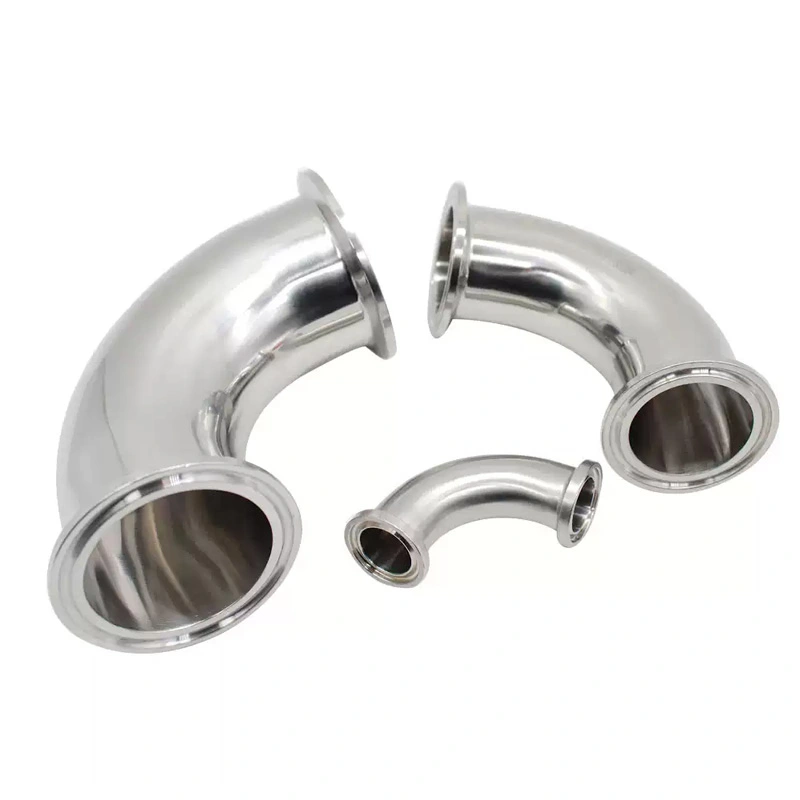

DIN 11852 위생 피팅 및 DIN 11850 튜브 시리즈를 기반으로 하는 위생 스테인리스 스틸 DIN 엘보 및 튜브 제품군 45° 엘보우, 90° 엘보우, 180° 리턴 벤드를 포함하며 맞대기 용접, DIN 클램프 및 DIN 스레드 연결 포함 옵션. 부드러운 내부 보어는 제품 축적을 줄이고 효율적인 청소 및 배수를 지원합니다. 일상적인 프로세스 작업 중.

더 높은 표면 청결도가 요구되는 시스템의 경우 전해연마를 통해 내부 표면 마감을 달성할 수 있습니다. Ra ≤ 0.4μm. 피팅은 다음에 따라 CIP/SIP 호환 배관 시스템에 통합될 수도 있습니다. 전체 프로세스 설치 요구 사항.

제품 구성

1. DIN 표준 호환성

AVM 위생 엘보우 및 튜브 제품군은 DIN 치수 요구 사항을 준수하여 일관된 설치를 지원합니다. 호환 가능한 위생 배관 부품. DIN 11852 피팅은 DIN 11850 튜브 시리즈와 일치하여 구매자를 도울 수 있습니다. 위생 공정 파이프라인을 설계하거나 확장할 때 구성요소 선택을 단순화합니다.

2. 스테인레스 스틸 선택

SUS304 / 1.4301은 내식성과 기계적 특성이 우수한 일반 위생 용도에 적합합니다. 성능이 요구됩니다. SUS316L / 1.4404는 더 높은 내식성을 제공하며 다음과 같은 용도에 더 적합합니다. 제약, 생명공학, 고순도 및 화학적으로 까다로운 공정 환경.

3. 엘보우 및 연결 옵션

파이프 레이아웃이 다르면 피팅 구성도 달라야 합니다. AVM은 점진적인 방향을 위해 45° 엘보를 제공합니다. 변경, 표준 직각 라우팅을 위한 90° 엘보, 컴팩트 U자형 배관을 위한 180° 리턴 벤드 준비.

연결 옵션에는 맞대기 용접, DIN 클램프 및 DIN 나사산 연결이 포함되어 있어 피팅을 선택할 수 있습니다. 설치 방법, 유지 관리 요구 사항 및 기존 배관 구성에 따라.

표면 마감 및 청결성

위생 피팅의 내부 표면 상태는 세척 효율성과 제품 유지에 직접적인 영향을 미칩니다. AVM 위생적인 스테인레스 스틸 DIN 엘보우 및 튜브는 부드러운 내부 보어를 사용하여 표면 불규칙성을 최소화합니다. 공정 매체가 축적될 수 있습니다.

표준 표면 마감은 Ra ≤ 0.8μm인 반면, 전해연마는 다음과 같은 경우 Ra ≤ 0.4μm의 내부 마감을 제공할 수 있습니다. 더 매끄러운 표면이 필요합니다.

낮은 사공간 구조로 세척과 배수가 더 용이하며 공정 시스템에 사용할 수 있습니다. CIP 및 SIP 절차를 통합합니다. 실제 세척 및 멸균 조건은 다음에 따라 평가되어야 합니다. 전체 배관 시스템 및 공정 매체에 적용됩니다.

기술적인 하이라이트

피팅이 사용되는 곳

1. 식품 및 음료 가공

이 피팅은 우유, 음료, 액체 식품 성분, 소스 등에 사용되는 위생 파이프라인에 적합합니다. 공정 유체. 매끄러운 내부 표면은 재료 보유를 줄이고 일상적인 청소를 단순화하는 데 도움이 됩니다.

2. 제약 및 생명공학

SUS316L 구조와 선택적 전해연마를 통해 고청정 공정 배관에 적합한 피팅입니다. 제약 및 생명공학 시설에 사용됩니다. 제어되는 공정 라인에 통합될 수 있습니다. 표면 상태 및 CIP/SIP 청소가 필요합니다.

3. 유제품 가공

위생적인 스테인레스 스틸 DIN 엘보우 및 튜브는 우유 가공, 크림 취급, 요구르트 생산 및 위생적인 연결과 안정적인 내식성을 요구하는 기타 유제품 응용 분야.

4. 깨끗하고 고순도 시스템

이 피팅은 제품 유지율이 낮고 매끄럽게 처리되는 청정 공정 및 고순도 배관 시스템에도 사용할 수 있습니다. 내부 표면과 일관된 치수 호환성이 중요한 선택 기준입니다.

설치 및 유지 관리 고려 사항

엘보와 튜브를 적절하게 선택하려면 튜브 직경, 굽힘 각도, 연결 유형, 재질을 고려해야 합니다. 등급 및 필요한 표면 마감. 선택한 피팅은 부품의 치수 및 연결 표준과 일치해야 합니다. 기존 위생 파이프라인.

용접 설치의 경우 무결성과 안전성을 유지하기 위해 적절한 위생 용접 절차를 사용해야 합니다. 내부 흐름 경로의 청결도. 클램프 연결의 경우 호환 가능한 개스킷과 클램프를 선택해야 합니다. 공정 조건에 따라.

유지보수 중에는 내부 표면의 긁힘, 부식, 침전물 또는 기타 상태를 검사해야 합니다. 위생 성능에 영향을 미칠 수 있습니다. 세척 절차는 실제 매체와 환경에 따라 확립되어야 합니다. 프로세스 요구 사항.

인증 및 위생 요건

인정된 위생 표준이 필요한 프로젝트의 경우 AVM은 제품 구성 및 문서를 제공할 수 있습니다. 고객의 신청 요구 사항에 따라. 3-A, EHEDG 및 FDA 관련 요구 사항을 고려할 수 있습니다. 재료, 표면 마감, 씰링 구성 요소 및 전체 위생 배관 구성을 선택할 때.

특정 제품 모델에 따라 인증 또는 규정 준수 문서를 AVM에서 확인해야 합니다. 모든 구성에 대해 가정되는 것이 아닌 재료, 마감 및 주문 요구 사항.

제품 선택 가이드

DIN 11852 및 DIN 11850이 중요한 이유

위생용 엘보우와 튜브를 구매할 때 치수 호환성은 재료 선택만큼 중요합니다. DIN 11852는 피팅 사양을 제공하고 DIN 11850은 해당 위생 튜브 시리즈를 정의합니다.

호환되는 DIN 구성요소를 사용하면 치수 불일치로 인한 설치 문제를 줄이는 데 도움이 됩니다. 엔지니어링 팀이 위생 배관 시스템을 더 쉽게 구성할 수 있습니다. 교체 프로젝트의 경우 구매자가 확인해야 합니다. 주문하기 전에 기존 튜브 치수 및 연결 요구 사항을 확인하십시오.

AVM 공급 및 주문 정보

AVM은 다양한 재질 등급, 크기, 각도, 연결 방법 및 표면을 갖춘 위생 배관 프로젝트를 지원합니다. 요구 사항을 완료합니다. 구매자는 필요한 DN 크기, 재료 등급, 팔꿈치 각도, 연결 유형, 표면을 제공할 수 있습니다. 견적요청시 마감 및 신청합니다.

맞춤형 또는 고순도 프로젝트의 경우 AVM은 다음에 따라 해당 재료 및 기술 문서를 확인할 수 있습니다. 최종 구성까지.

FAQ

1. DIN 위생 엘보와 튜브에는 어떤 재료를 사용할 수 있습니까?

표준 재질 옵션은 SUS304/1.4301 및 SUS316L/1.4404입니다. SUS316L은 일반적으로 다음 용도로 선호됩니다. 더 높은 내식성 또는 더 높은 청결도가 요구되는 용도.

2. 어떤 사이즈를 이용할 수 있나요?

제품 범위는 DN10부터 DN200까지입니다. 튜브 직경과 유량에 따라 필요한 크기를 선택해야 합니다. 위생 배관 시스템의 요구 사항.

3. 어떤 팔꿈치 각도를 주문할 수 있나요?

AVM은 45°, 90° 및 180° 리턴 벤드를 제공합니다. 90° 엘보는 일반적으로 표준 방향 변경에 사용됩니다. 45° 및 180° 구성은 특정 파이프라인 레이아웃에 따라 선택됩니다.

4. 피팅을 전해연마할 수 있나요?

예. 표준 내부 표면 마감은 Ra ≤ 0.8μm이며 선택적 전해연마 마감 Ra ≤ 0.4μm는 다음과 같습니다. 더 매끄러운 내부 표면이 필요한 용도에 사용할 수 있습니다.

5. 이 피팅은 CIP 및 SIP에 적합합니까?

예. 위생적인 설계는 CIP/SIP 공정 시스템과 호환됩니다. 그러나 실제 온도, 화학적 농도, 세척 빈도 및 멸균 조건을 전체 시스템에 대해 평가해야 합니다. 구성.

6. 어떤 연결 유형을 사용할 수 있습니까?

사용 가능한 옵션에는 맞대기 용접, DIN 클램프 및 DIN 나사산 연결이 포함됩니다. 구매자는 연결을 선택해야 합니다 기존 파이프라인 표준 및 유지 관리 요구 사항을 기반으로 합니다.

7. 생산 리드타임은 얼마나 됩니까?

표준 생산 리드타임은 7~10일입니다. 실제 배송 일정은 주문 수량, 제품에 따라 다릅니다. 사양, 재료 가용성 및 사용자 정의 요구 사항. AVM을 통해 긴급 주문을 확인할 수 있습니다. 주문하기 전에.

8. 지불 조건은 무엇입니까?

표준 지불 조건은 T/T 또는 L/C로 선적하기 전 보증금 30%와 잔액 70%입니다. 소액 주문은 다음과 같습니다. 생산 전에 전액을 지불하십시오.

9. 수출용 DIN 엘보와 튜브는 어떻게 포장됩니까?

제품은 국제 운송을 위해 종이 및 목재 케이스에 안전하게 포장됩니다. 포장은 다음과 같습니다. 제품 크기, 주문 수량 및 배송 요구 사항에 따라 배열됩니다.
