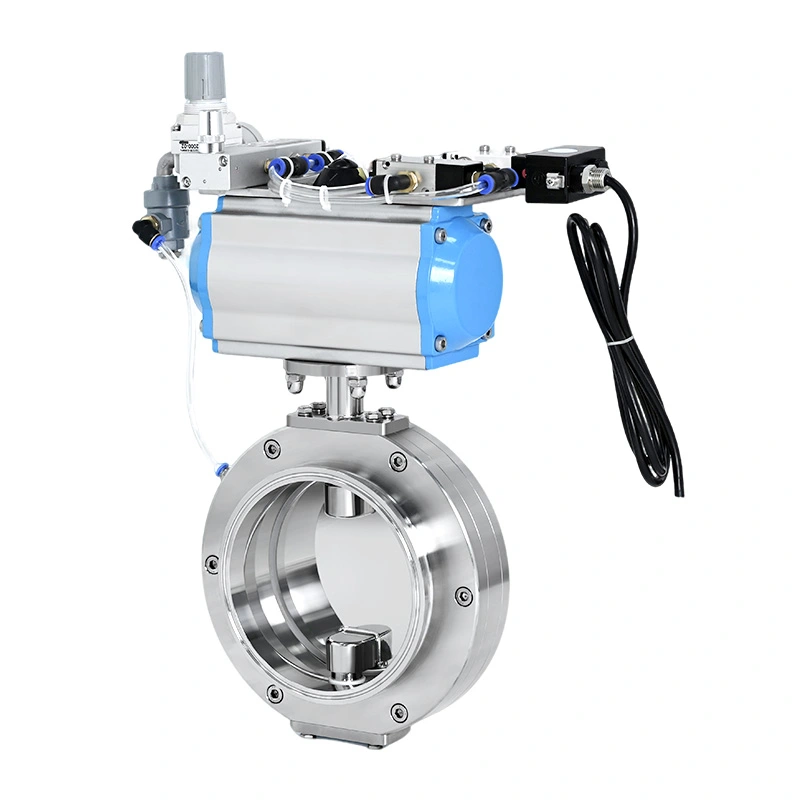

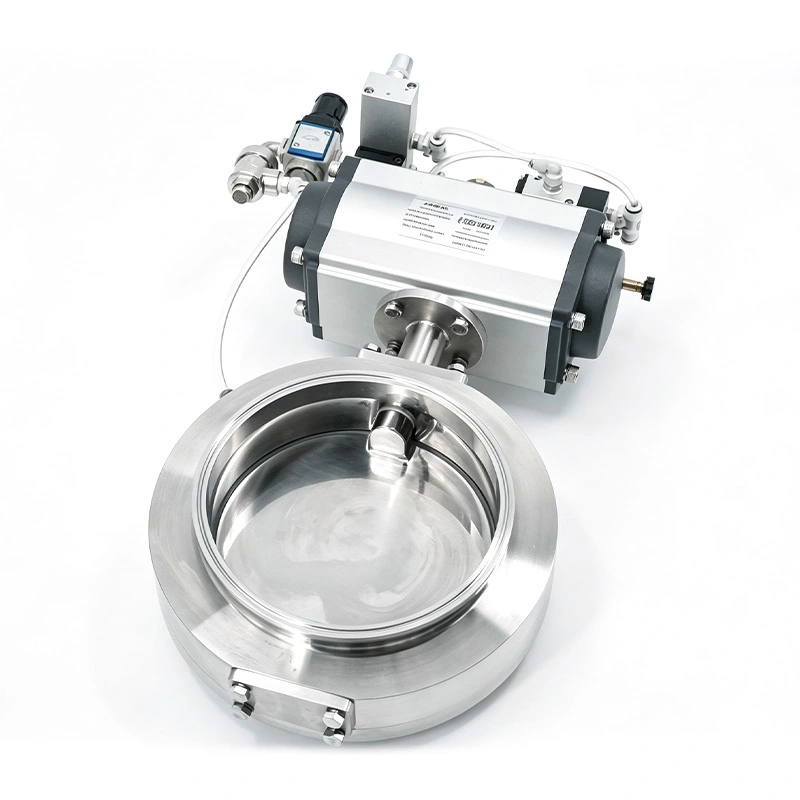

스마트 액추에이터가 포함된 AVM 위생 팽창식 씰 편심 버터플라이 밸브는 분말 및 벌크 재료 처리 시스템에서 자동 격리를 위해 설계되었습니다. 편심 디스크는 회전 중에 밀봉 요소와의 접촉을 줄이는 반면 팽창 가능한 시트는 디스크가 닫힌 위치에 도달한 후에만 압력을 가합니다.

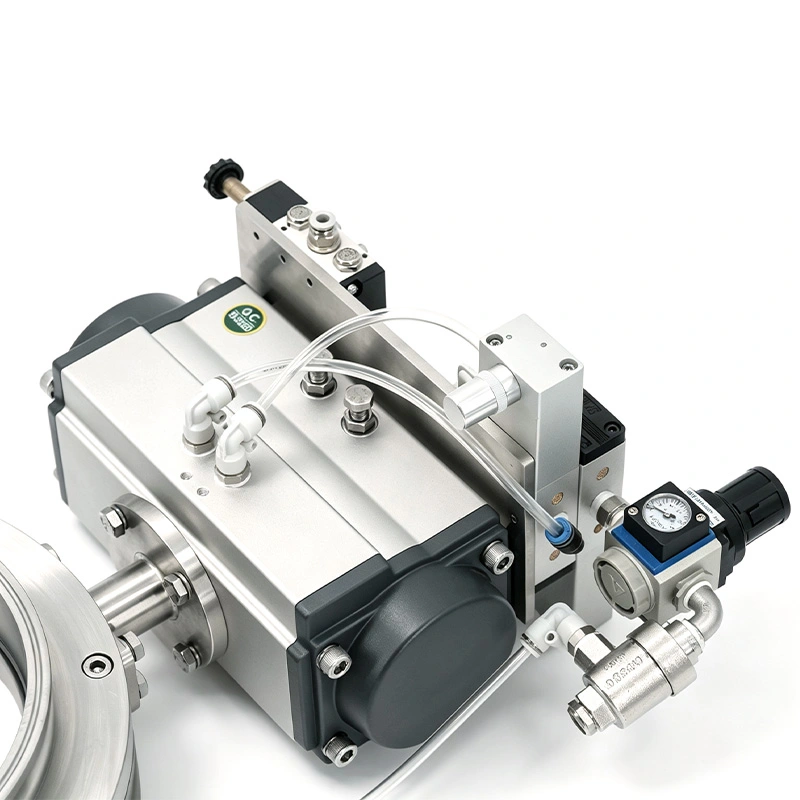

공압식 스마트 액추에이터는 자동화된 작동을 제공하며 PLC 기반 제어 시스템에 연결할 수 있습니다. 선택적 위치 피드백을 통해 제어 시스템은 밸브 상태를 모니터링하여 밸브를 제약, 식품, 기능 식품, 배터리 재료 및 특수 화학 공정에 적합하게 만듭니다.
스마트 액츄에이터가 장착된 위생 팽창식 씰 편심 버터플라이 밸브는 디스크 이동과 시트 씰링을 위해 별도의 동작을 사용합니다. 이 작동 원리는 디스크가 최종 위치에 도달한 후 제어된 차단 기능을 제공하는 동시에 회전 중 마찰을 줄이는 데 도움이 됩니다.
디스크가 회전하기 전에 팽창식 시트에서 압력이 해제됩니다. 시트가 디스크에서 수축되어 열 때 접촉 저항이 줄어듭니다.
편심 디스크는 밀봉 요소에 대한 지속적인 압축 없이 닫힌 위치로 이동합니다. 디스크가 해당 위치에 도달하면 팽창 가능한 시트에 압력이 가해져 밀봉 인터페이스가 형성됩니다.
스마트 액추에이터는 선택적 피드백 구성요소를 통해 밸브 위치 정보를 제공할 수 있습니다. 이를 통해 PLC는 자동화된 프로세스의 다음 단계를 시작하기 전에 밸브 상태를 확인할 수 있습니다.
편심 디스크와 팽창식 시트는 함께 작동하여 기존 버터플라이 디스크가 작동 중에 시트와 지속적으로 접촉할 때 발생할 수 있는 마모를 해결합니다.
밸브가 순환할 때 수축된 시트를 사용하면 디스크가 더 적은 저항으로 움직일 수 있습니다. 닫은 후 팽창 가능한 요소가 디스크 주위로 팽창하여 필요한 밀봉력을 제공합니다.
이러한 배열은 반복적인 디스크 시트 접촉으로 인한 시트 마모, 액추에이터 부하 및 유지 관리를 줄이는 데 도움이 될 수 있습니다. 이는 특히 격리 지점 근처에 자동화 주기가 잦거나 분말 입자가 있는 시스템과 관련이 있습니다.
스마트 액추에이터를 사용하면 밸브가 격리된 수동 구성 요소로 작동하는 대신 자동화된 프로세스의 일부가 될 수 있습니다. PLC 기반 장비와 통합할 수 있으며 운반, 계량, 배출 및 기타 공정 작업을 조정할 수 있습니다.
액추에이터는 프로그래밍된 프로세스 순서에 따라 자동으로 열리고 닫히도록 생산 시스템으로부터 제어 신호를 수신할 수 있습니다.
옵션 센서는 밸브 위치를 제어 시스템에 보고할 수 있습니다. 이를 통해 다른 작업이 시작되기 전에 밸브가 필요한 열림 또는 닫힘 위치에 도달했음을 확인할 수 있습니다.
밸브 상태 신호는 프로세스 인터록에 통합될 수 있습니다. 예를 들어, 밸브가 필요한 위치에 도달할 때까지 하류 운반 시스템이 시작되지 않도록 할 수 있습니다.
ATEX 호환 액추에이터 패키지는 장비 및 제어 구성이 해당 위험 지역 요구 사항을 충족해야 하는 설치에 사용할 수 있습니다.
밸브 본체는 SUS304 또는 SUS316L 스테인리스 스틸로 제공됩니다. 제품 접촉 표면을 Ra ≤0.4μm로 마감 처리하여 재료 보유를 줄이고 일상적인 청소를 지원할 수 있습니다.
EPDM, 실리콘 및 FKM/Viton 씰링 재료를 사용할 수 있습니다. 적용 가능한 제약, 식품 및 기능 식품 공정에 대해 FDA 준수 밀봉 등급을 선택할 수 있습니다.
내부 구조는 위생적인 분말 처리를 위해 설계되었으며 공정 요구 사항에 따라 CIP 호환 구성으로 제공될 수 있습니다.
자동화된 생산 시스템에서 API, HPAPI, 부형제 및 기타 의약품 분말의 이동을 분리하고 제어하는 데 사용됩니다.
특히 밸브가 PLC 제어 시스템 및 다운스트림 운반 장비와 통신해야 하는 경우 제어된 분말 배출을 위해 IBC 아래에 설치됩니다.
안정적인 차단과 반복적인 자동화 작동이 필요한 진공 분말 이송 라인의 격리 지점에 적합합니다.
재료 봉쇄, 위생 구조 및 밀봉 마모 감소가 중요한 음극, 양극 및 전도성 분말 이송에 사용됩니다.
스테인리스 스틸 구조와 세척 가능한 제품 접촉 표면이 필요한 건조 재료 및 영양 분말의 자동 처리에 적합합니다.
| 매개변수 | 사양 |
| 밸브 종류 | 위생 팽창식 씰 편심 버터플라이 밸브 |
| 밸브 크기 | DN50~DN300 |
| 본체 재질 | SUS304 / SUS316L |
| 씰 재질 | EPDM, 실리콘, FKM(바이톤) |
| 제품 접촉 마감 | Ra ≤0.4μm |
| 작업 | 공압식 스마트 액츄에이터 |
| 사이 | 트라이 클램프, 플랜지, 맞대기 용접 |
| 오토메이션 | PLC 호환 |
| 위치 피드백 | 선택 과목 |
| 솔레노이드 밸브 | 선택 과목 |
| ATEX 액추에이터 패키지 | 선택 과목 |
| FDA 준수 씰 | 사용 가능 |
| CIP 호환성 | 사용 가능 |
| 목 | 스마트 작동 구성 | 수동 구성 |
| 작업 | 공압 자동 | 수동 |
| PLC 통합 | 지원됨 | 일반적으로 사용할 수 없음 |
| 위치 피드백 | 선택 과목 | 수동 확인 |
| 프로세스 연동 | 지원됨 | 제한된 |
| 좌석 팽창 조절 | 오토매틱 | 수동/시스템에 따라 다름 |
| 원격 작동 | 지원됨 | 사용할 수 없음 |
설치하기 전에 밸브 크기, 연결 표준, 액추에이터 공기 공급 및 제어 인터페이스를 확인하십시오. 밸브는 팽창 가능한 시트, 액추에이터 및 피드백 구성 요소를 검사할 수 있도록 충분한 접근이 가능한 위치에 설치되어야 합니다.
일상적인 유지 관리에는 밀봉 요소의 마모 또는 손상 점검, 액추에이터 움직임 확인, 위치 피드백이 장착된 위치에서 올바르게 작동하는지 확인하는 것이 포함되어야 합니다. 팽창식 시트는 유지보수 일정에 따라 적절한 팽창 및 압력 유지 여부도 점검해야 합니다.
분말 용도의 경우 재료 특성 및 생산 주기에 따라 세척 빈도를 결정해야 합니다. 프로세스에 자동 청소가 필요한 경우 CIP 호환 구성을 사용할 수 있습니다.
한 제약 제조업체는 IBC 분말 배출 스테이션을 업그레이드하고 있었고 기존 PLC 제어 시스템과 함께 작동할 수 있는 격리 밸브가 필요했습니다. 하류 운반 장비는 배출 밸브가 필요한 위치에 도달했는지 확인한 후에만 시작할 수 있습니다.
AVM은 위치 피드백이 있는 스마트 액추에이터가 포함된 위생 팽창식 씰 편심 버터플라이 밸브를 공급했습니다. PLC는 밸브 상태 신호를 수신하고 배출 및 운반 순서를 자동으로 조정했습니다. 고객은 또한 반복되는 IBC 방전 주기 동안 수동 개입이 줄어들고 안정적인 작동이 가능하다고 보고했습니다.
AVM 위생 밸브 솔루션은 해당 3-A 위생 표준, ISO 9001, CE 및 FDA 규정을 준수하여 공급될 수 있습니다. FDA를 준수하는 밀봉 재료는 해당 제약 및 식품 응용 분야에 사용할 수 있습니다.
위험 지역 장비가 필요한 프로젝트의 경우 해당 분류 및 프로젝트 요구 사항에 따라 ATEX 호환 액추에이터 패키지를 구성할 수 있습니다.
시트는 디스크가 움직이기 전에 감압되고 수축됩니다. 디스크가 닫힌 위치에 도달하면 시트가 팽창되어 밀봉 인터페이스가 생성됩니다.
편심 디스크는 회전 중에 밀봉 요소와의 지속적인 접촉을 줄여 마찰, 액추에이터 부하 및 시트 마모를 줄이는 데 도움이 됩니다.
예. 스마트 공압식 액추에이터는 PLC 기반 제어 시스템과 호환되며 선택적 위치 피드백이 밸브 상태 신호를 제공할 수 있습니다.
예. 스마트 액츄에이터가 포함된 위생 팽창식 씰 편심 버터플라이 밸브는 위생적인 격리 및 자동화된 작동이 필요한 의약품 분말, 식품 성분, 배터리 재료 및 기타 건조 벌크 재료용으로 설계되었습니다.
사용 가능한 옵션에는 EPDM, 실리콘 및 FKM/Viton이 포함됩니다. 해당 위생 응용 분야에 대해 FDA 준수 등급을 선택할 수 있습니다.
예. 필요한 위험 지역 분류에 따라 ATEX 호환 액추에이터 패키지를 사용할 수 있습니다.
