개폐식 시트가 있는 위생 편심 버터플라이 밸브

개폐식 시트가 있는 AVM 위생 편심 버터플라이 밸브는 빈번한 밸브 순환, 마모성 재료 및 장기적인 밀봉 신뢰성이 주요 구매 관심사인 공정 라인을 위해 설계되었습니다. 기존 위생 버터플라이 밸브와의 주요 차이점은 접이식 팽창식 시트입니다. 씰은 작동 중에 디스크에서 멀어지고 밸브가 닫힌 위치에 도달한 후에만 팽창합니다.

문의 보내기

제품 설명

가장 까다로운 위생 환경을 위해 설계된 개폐식 시트가 있는 위생 편심 버터플라이 밸브 타협할 수 없는 성능을 제공합니다. 독특한 편심 디자인과 접이식 시트 메커니즘으로 인해 밸브 수명주기 전반에 걸쳐 시트 마모 및 작동 토크. 이를 통해 서비스 간격이 연장될 뿐만 아니라 뿐만 아니라 제약 및 산업 분야의 광범위한 응용 분야에서 안정적이고 완벽한 차단 기능을 제공합니다. 생명공학에서 식품, 기능식품, 화학, 첨단 배터리 소재 가공까지.

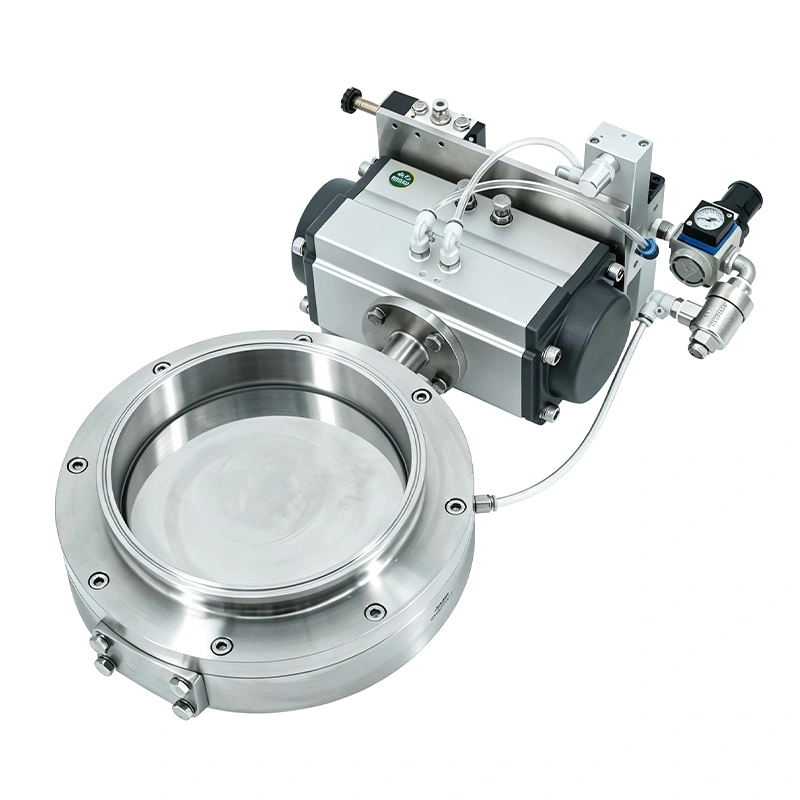

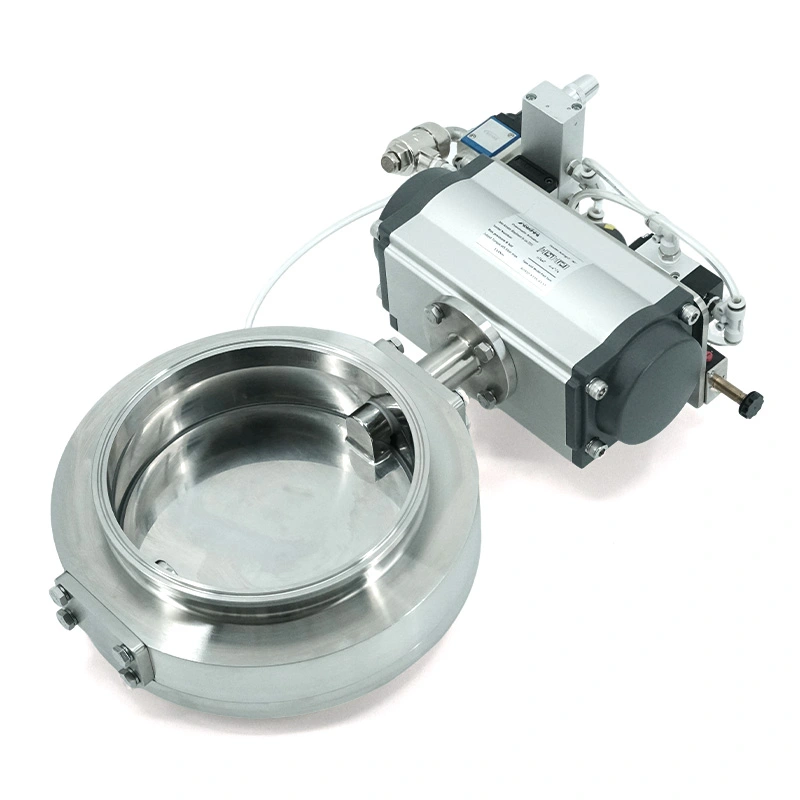

Sanitary Eccentric Butterfly Valve With Retractable Seat

접이식 좌석이 중요한 이유

기존의 버터플라이 밸브는 회전 중에 디스크와 시트를 접촉 상태로 유지합니다. 분말 응용 분야에서는 반복적으로 마찰로 인해 시트가 점차 마모되고 작동 토크가 증가하며 제품에 영향을 줄 수 있는 입자가 생성될 수 있습니다. 청결.

AVM은 밀봉 기능과 이동 기능을 분리합니다.

밸브가 움직이는 동안 팽창 가능한 시트가 수축되어 최소한의 접촉으로 디스크가 회전할 수 있습니다. 일단 디스크 닫힌 위치에 도달하면 압축 공기가 씰을 활성화하고 필요한 씰링 압력을 생성합니다.

이로 인해 이 밸브는 고주파 스위칭 및 연마성 분말 처리에 특히 적합합니다.

마찰 없는 개폐

작동 중 접이식 시트

디스크가 움직이기 전에 팽창 가능한 씰이 수축되어 씰링 표면에서 수축됩니다. 그러면 편심 디스크 시트에 지속적으로 마찰을 주지 않고 회전합니다.

이는 기계적 마모를 줄이고 반복되는 사이클 동안 안정적인 작동 토크를 유지하는 데 도움이 됩니다.

폐쇄 후 팽창식 씰

디스크가 닫힌 위치에 도달하면 압축 공기가 밀봉 챔버를 팽창시킵니다. 씰이 균일하게 팽창합니다. 디스크에 대항하여 단단한 장벽을 만듭니다.

따라서 개폐식 시트가 있는 위생 편심 버터플라이 밸브는 다음을 방지하면서 안정적인 차단 기능을 제공할 수 있습니다. 모든 개폐 주기 동안 불필요한 씰 접촉이 발생합니다.

빈번한 사이클링을 위한 설계

편심 디스크와 접이식 시트는 밸브가 작동하지 않는 자동화된 생산 라인에서 특히 유용합니다. 하루 종일 반복적으로 작동합니다.

디스크와 시트 사이의 마찰이 크게 감소하여 설계는 최대 10년의 작동 수명을 지원할 수 있습니다. 작동 조건, 밀봉 재료 및 유지 관리에 따라 100만 ~ 300만 스위칭 주기.

작동 저항이 낮기 때문에 기존 마찰 기반에 비해 액추에이터 요구 사항도 줄일 수 있습니다. 디자인.

연마 분말 공정에 적합

밸브는 기존 시트를 가속할 수 있는 분말, 과립 및 결정과 같은 재료에 적합합니다. 입다.

일반적인 응용 분야는 다음과 같습니다.

제약 및 API 처리

제품 봉쇄, 세척성 및 반복 가능한 작동이 가능한 분말 충전, 방전 및 격리에 사용됩니다. 중요합니다.

배터리 소재 가공

씰 마모 및 오염을 최소화하는 것이 주요 관심사인 건조하고 거친 재료를 처리하는 데 적합합니다.

식품 및 기능식품 생산

위생적인 스테인레스 스틸 구조와 매끄러운 제품 접촉 표면은 위생적인 생산을 지원합니다. 환경.

진공 및 압력 이송

팽창 가능한 시트는 진공 및 양압 조건에서 작동하는 라인에 안정적인 밀봉을 제공합니다.

위생적인 구조

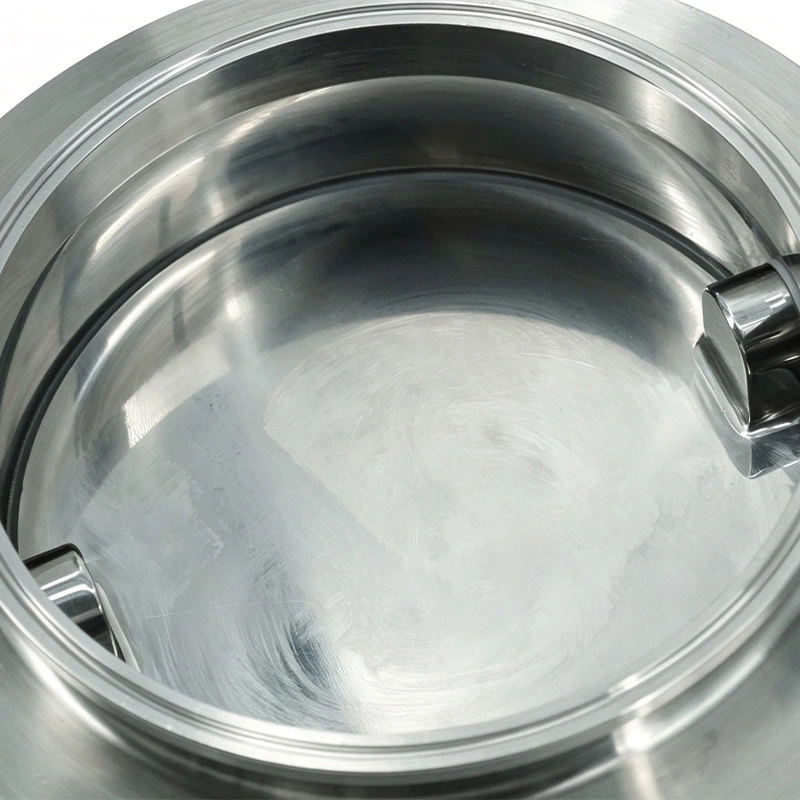

개폐식 시트가 있는 위생 편심 버터플라이 밸브는 SUS304 또는 SUS316L로 제조됩니다. Ra <0.4 μm에서 제품 접촉 표면을 사용할 수 있습니다.

저잔류 내부 설계로 분말이 축적될 수 있는 영역을 최소화하여 CIP/SIP 세척 및 제품 전환 중 오염 위험을 줄입니다.

해당 구성에 대해 FDA 준수 밀봉 재료 및 EN 10204 3.1 재료 인증서를 사용할 수 있습니다.

기술 사양

매개변수	사양
밸브 종류	개폐식 시트가 있는 위생 편심 버터플라이 밸브
크기	DN50~DN300
본체 재질	SUS304 / SUS316L
풍선 씰	EPDM, 실리콘, FKM/Viton
제품 접촉 마감	Ra <0.4μm
비접촉 마감	Ra <0.8μm

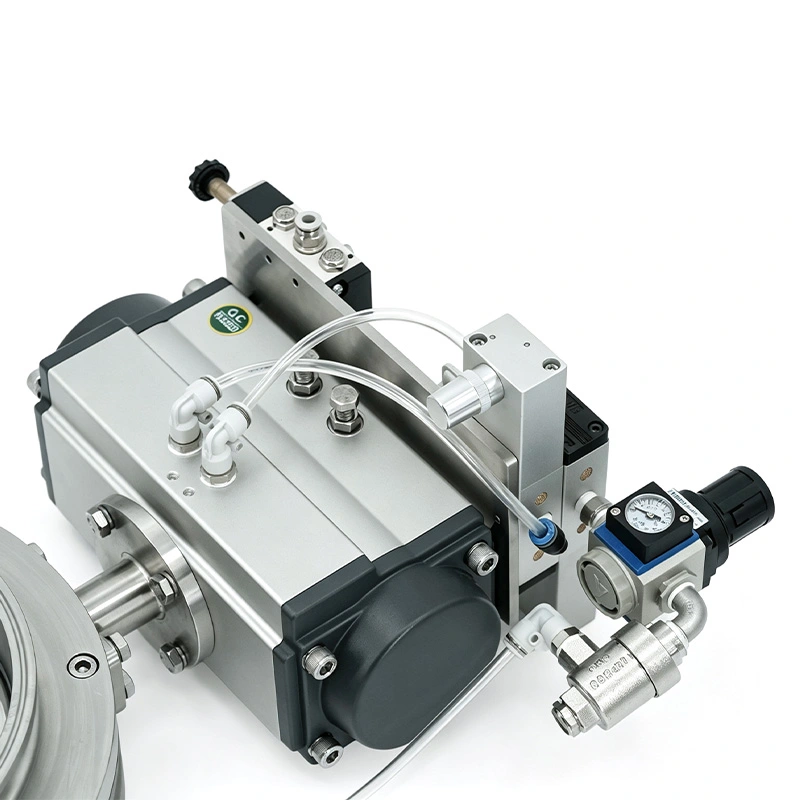

작업	공압식 액츄에이터
사이	트라이 클램프, 플랜지, 용접
청소	CIP / SIP
방폭 옵션	ATEX II 2 GD T4
연결 표준	DIN 11850 시리즈 2, ASME BPE, ISO 1127 시리즈 1, GB/T 17395
규정 준수 옵션	FDA 준수 씰, GMP 지향 설계, EN 10204 3.1

개폐식 시트 밸브와 기존 버터플라이 밸브 비교

고려 사항	AVM 개폐식 시트 밸브	기존 버터플라이 밸브
회전 중 디스크/시트 접촉	철회됨	지속적인 접촉
시트 마찰	매우 낮음	더 높은
내마모성	훌륭한	재료에 따라 다름
작동 토크	낮은	상대적으로 높음
빈번한 사이클링	잘 어울린다	시트 마모가 문제가 될 수 있습니다.
연마분말	적합한	좌석 선택이 중요하다
씰링	팽창식 좌석	고정석
유지	시트 마모 감소	더 자주 좌석 검사가 필요할 수 있습니다.

고객 신청 및 피드백

고주기 의약품 파우더 라인

제약 제조업체는 빈번하게 작동하는 분말 이송 라인을 위한 위생 차단 밸브가 필요했습니다. 자동 전환. 고객은 기존 버터플라이 밸브를 사용하면서 작동 저항이 증가하는 것을 경험했습니다. 반복되는 주기 동안 밀봉 구성 요소가 마모되었기 때문입니다.

AVM은 접이식 팽창식 시트가 포함된 편심 버터플라이 밸브를 공급했습니다. 고객이 구체적으로 평가한 반복 작동 후 작동 토크, 시트 마모 및 밀봉 안정성. 씰이 디스크보다 먼저 수축되기 때문에 움직임을 통해 밸브는 사이클링 중 지속적인 마찰을 줄이고 보다 일관된 작동을 제공했습니다.

연마 배터리 재료 이송

배터리 재료 가공업체에는 연마재가 가속될 수 있는 건조 분말 이송용 밸브가 필요했습니다. 기존의 시트 마모. 고객은 밀봉 요소가 없기 때문에 접이식 시트 구성을 선택했습니다. 작동 중에 디스크를 계속 드래그합니다.

고객의 피드백은 시트 마모에 대한 우려 감소, 안정적인 작동 및 장기 사용 용이성에 중점을 두었습니다. 유지보수, 특히 반복적으로 열리고 닫히는 생산 라인의 경우.

인증 및 규정 준수

AVM 위생 밸브 솔루션은 적용 가능한 3-A 위생 표준, ISO 9001, CE 및 FDA 규정을 지원합니다. 에 따라 선택한 구성에 따라 밸브는 FDA 준수 씰링 재료, GMP 지향과 함께 공급될 수도 있습니다. 위생적인 구조 및 EN 10204 3.1 재료 문서화.

ATEX II 2 GD T4 방폭 구성은 해당 위험 지역 요구 사항에 사용할 수 있습니다.
