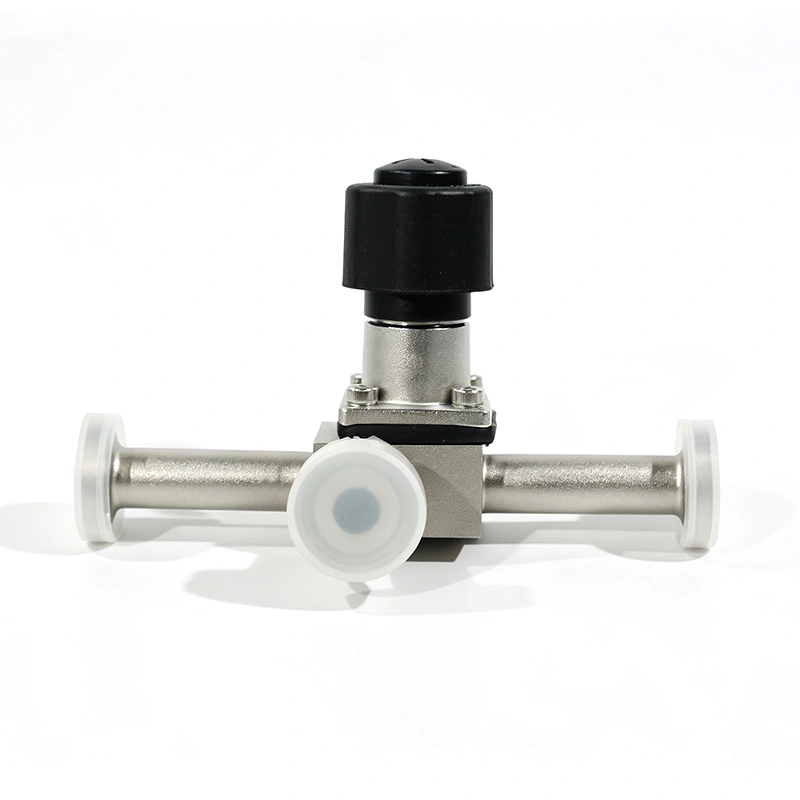

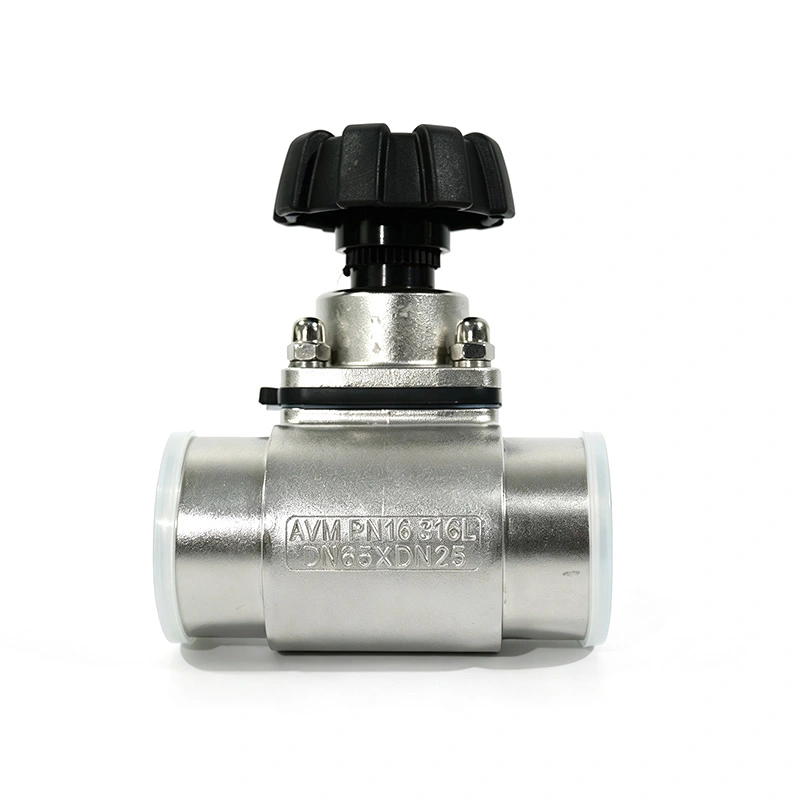

위생 3방향 다이어프램 밸브

단순한 ON/OFF 제어만 제공하는 표준 양방향 다이어프램 밸브와 달리 3방향 구성은 운영자는 서로 다른 파이프라인 간의 프로세스 흐름을 전환, 결합 또는 선택합니다. 다이어프램은 완전한 공정 매체와 작동 메커니즘 사이의 장벽을 통해 오염 및 외부 누출을 방지하는 데 도움이 됩니다. 안정적인 CIP 및 SIP 청소를 지원합니다.

위생 3방향 다이어프램 밸브는 부드러운 전해연마 처리된 316L 스테인리스 스틸로 제조됩니다. 제품 접촉 표면이 있으며 다양한 공정 제어를 위해 수동 또는 공압 작동 장치를 장착할 수 있습니다. 요구 사항.

흐름 전환 및 배포

3포트 구조를 통해 AVM 밸브는 단일 밸브 어셈블리에서 여러 프로세스 경로를 관리할 수 있습니다. 선택한 본체 구성 및 작동 위치에 따라 밸브는 유체를 한 입구에서 다른 입구로 유도할 수 있습니다. 배출구 또는 서로 다른 라인의 흐름을 공통 배출구로 결합합니다.

이 구성은 생산 시스템에서 빈번한 성분 선택, 배지 선택이 필요할 때 특히 유용합니다. 여러 개의 개별 차단 밸브를 설치하지 않고도 이송, 파이프라인 전환 또는 배치 전환이 가능합니다.

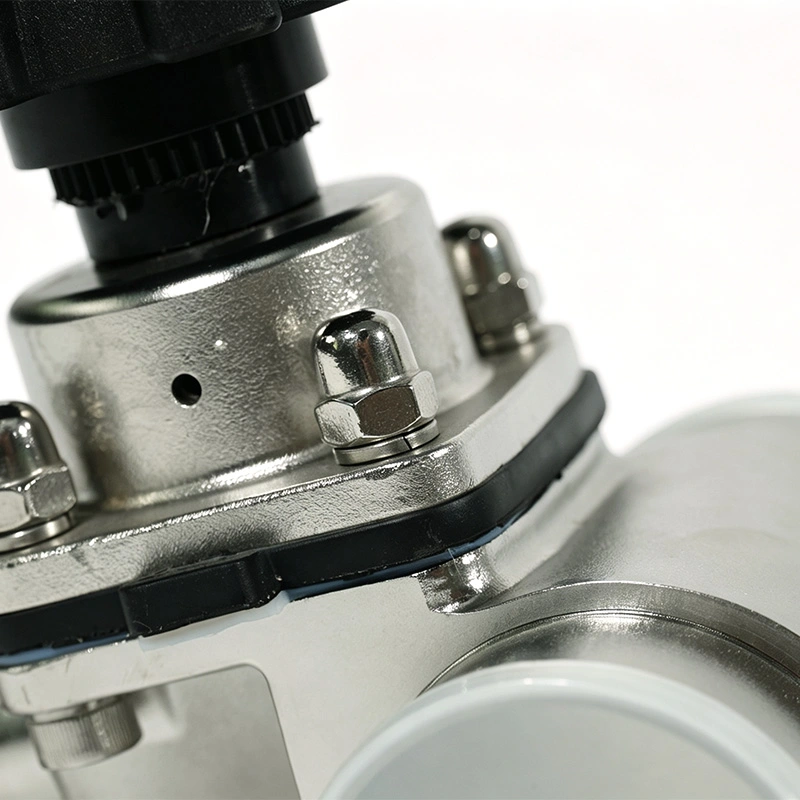

위생적인 다이어프램 분리

유연한 다이어프램은 프로세스 유체를 밸브 스템과 액추에이터에서 분리하여 오염 방지 밀봉 장벽. 이 디자인으로 인해 스템 주위에 기존의 패킹이 필요하지 않습니다. 반복적인 스위칭 작업 중에 프로세스 누출을 방지하는 데 도움이 됩니다.

부드러운 내부 기하학적 구조는 액체가 갇힐 수 있는 영역을 줄여 더 쉬운 청소를 지원하고 향상된 제품 회수.

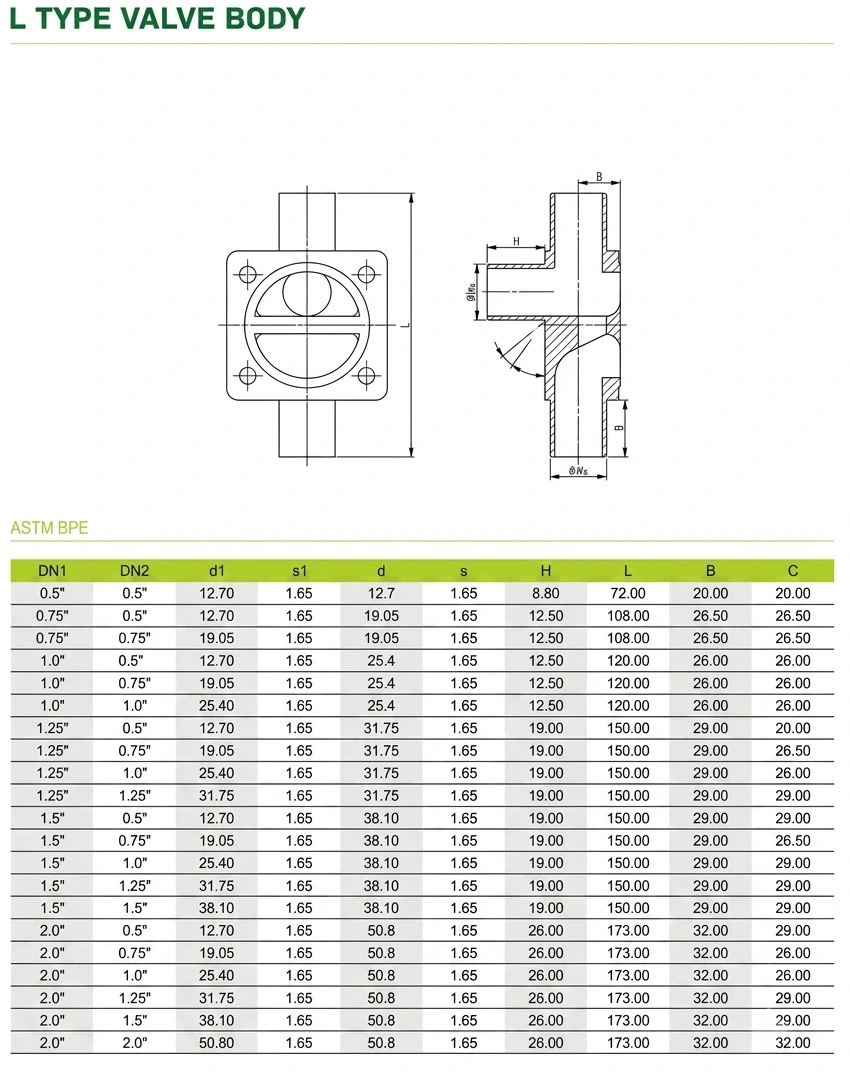

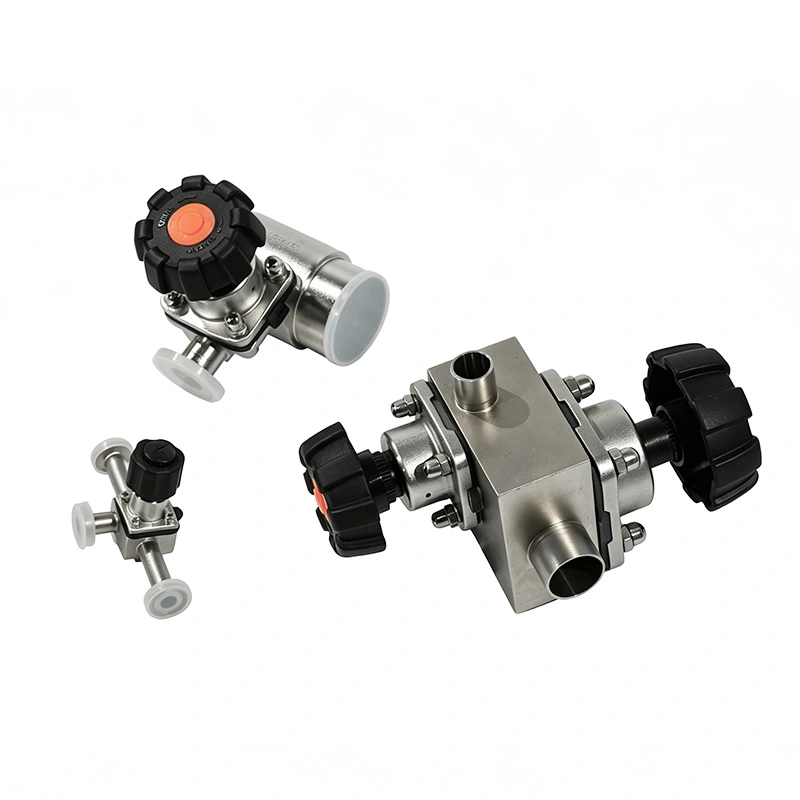

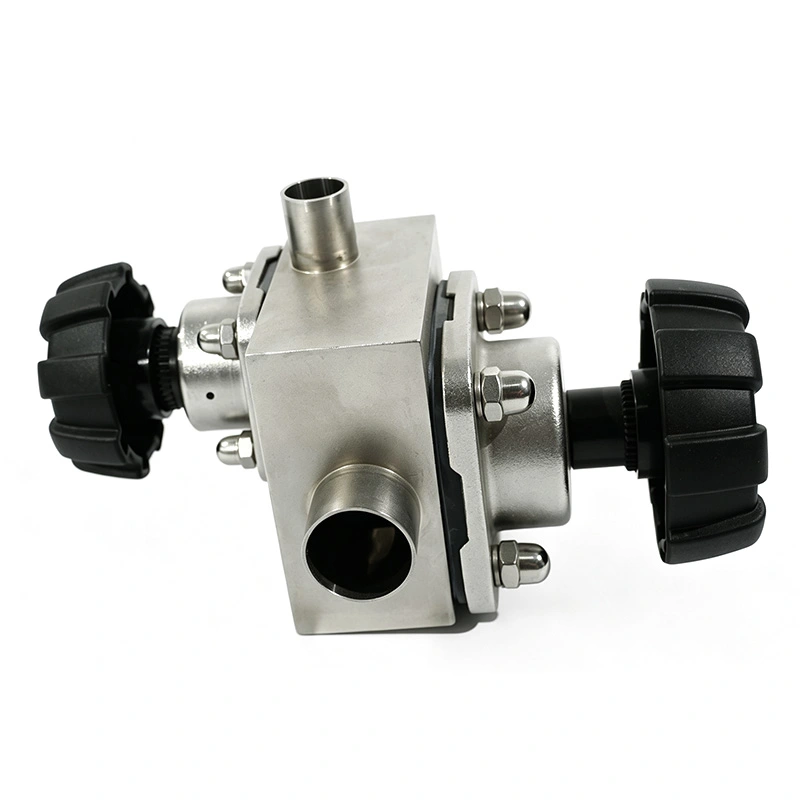

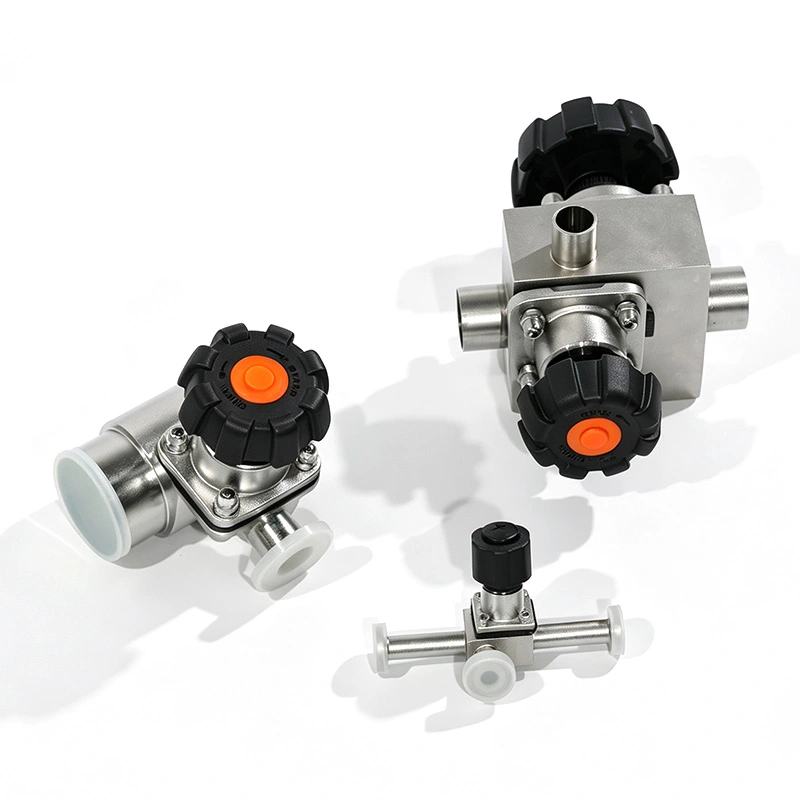

T-바디 및 L-바디 옵션

AVM 위생 3방향 다이어프램 밸브는 다양한 흐름 경로에 맞게 T-바디 및 L-바디 디자인으로 제공됩니다. 요구 사항. T-바디 구성은 연결된 3개 사이의 흐름을 분배하거나 결합하는 데 적합합니다. L-바디 구성은 파이프라인 간 방향 전환이 필요한 애플리케이션에 더 적합합니다. 두 개의 흐름 경로.

빠른 설치 및 청소

위생적인 Tri-Clamp 또는 맞대기 용접 연결은 설치 및 유지 관리를 단순화합니다. 제품 접촉 표면은 다음과 같습니다. Ra ≤ 0.4 μm로 전해연마되어 잔류물 보유를 줄이고 위생적인 생산을 지원합니다.

밸브는 CIP 및 SIP 절차와 호환되므로 자주 청소하는 생산 라인에 적합합니다. 및 살균이 필요합니다.

안정적인 공정 제어

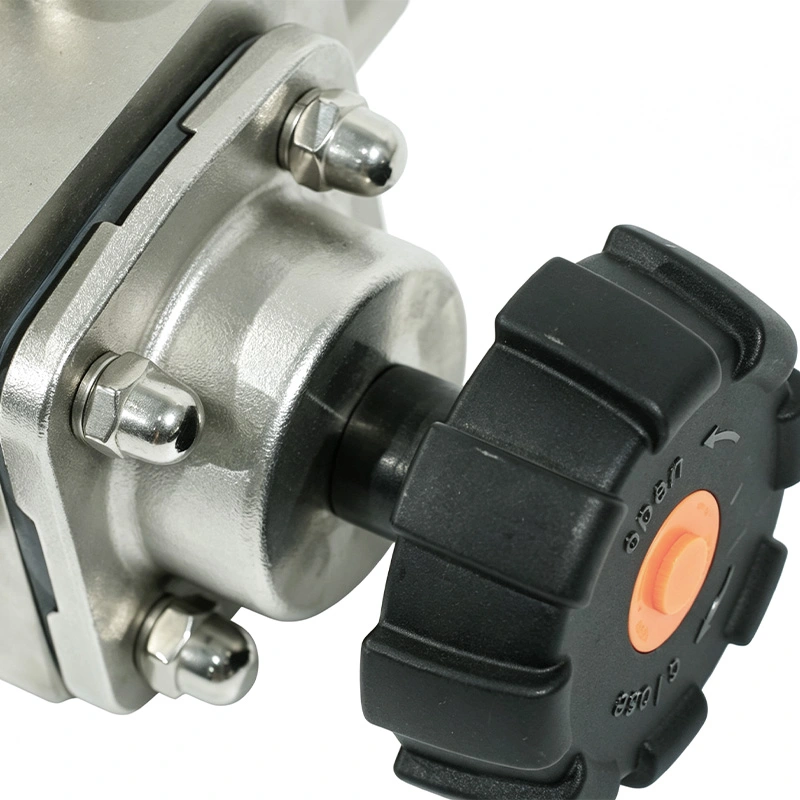

밸브는 간단한 공정 시스템을 위해 수동으로 작동하거나 공압식 액추에이터를 장착하여 작동할 수 있습니다. 자동 전환. 공압 작동을 통해 PLC 기반 제어 시스템과 통합하여 밸브를 자동화된 일괄 처리 및 다중 라인 미디어 배포에 적합합니다.

일반적인 응용 분야

AVM 위생 3방향 다이어프램 밸브는 제약 액체 이송, 생명공학 처리, 백신에 사용됩니다. 생산, 유제품 가공, 음료 제조, 식품 성분 취급 및 기타 무균 유체 시스템 위생적인 흐름 분배와 안정적인 격리가 필요한 곳.

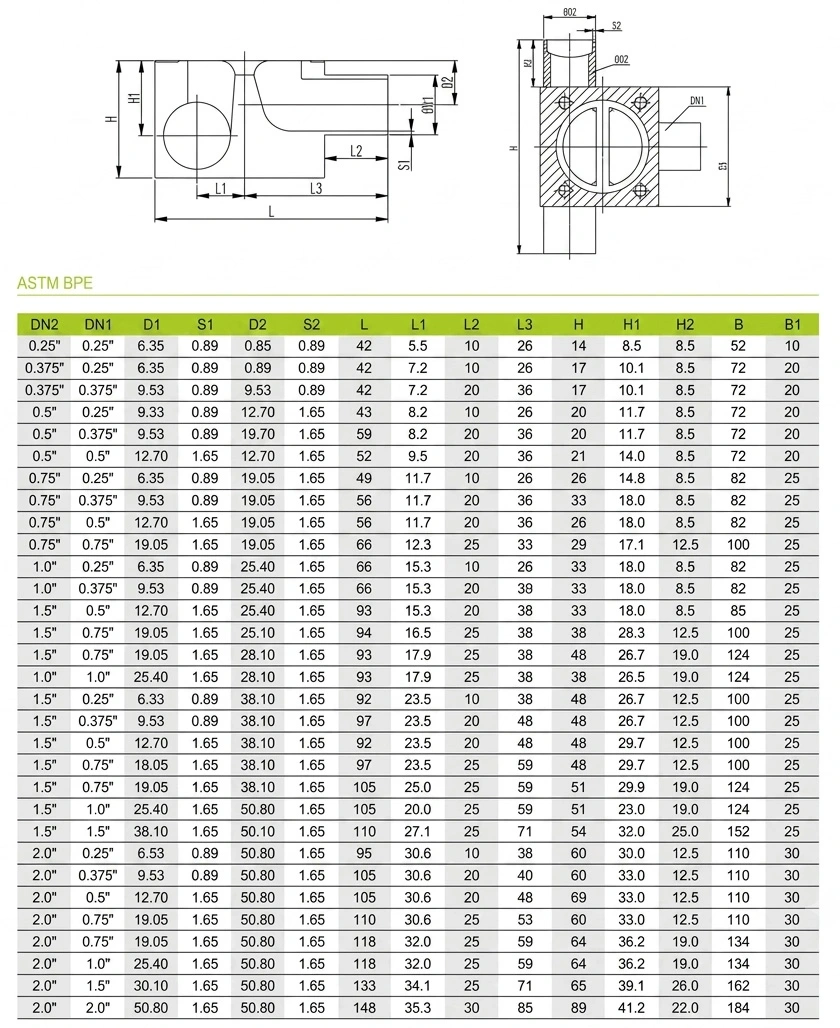

기술 사양

고객 적용 사례

바이오의약품 생산 라인에는 여러 시스템 간에 영양분 공급을 전환하기 위해 하나의 위생 밸브 어셈블리가 필요했습니다. 준비 용기. AVM 위생 3방향 다이어프램 밸브를 통해 작업자는 다양한 미디어 소스를 선택할 수 있습니다. 폐쇄적이고 위생적인 공정 경로를 유지하면서 T-바디 구성으로 개인 수를 줄였습니다. 밸브가 필요하고 배치 전환 중 파이프라인 청소가 단순화되었습니다.

FAQ

3방향 다이어프램 밸브는 어떤 용도로 사용되나요?

이는 세 개의 연결된 파이프라인 사이에서 위생 공정 유체를 전환, 결합 또는 전환하는 데 사용됩니다.

T-바디와 L-바디 디자인의 차이점은 무엇입니까?

T-바디는 3방향 분배 또는 흐름 결합에 적합한 반면, L-바디는 일반적으로 방향성 분배에 사용됩니다. 두 흐름 경로 사이를 전환합니다.

밸브를 의약품 생산에 사용할 수 있습니까?

예. AVM 밸브는 위생 및 무균 용도로 설계되었으며 GMP 지향 처리, CIP 및 SIP 청소 요구 사항.
