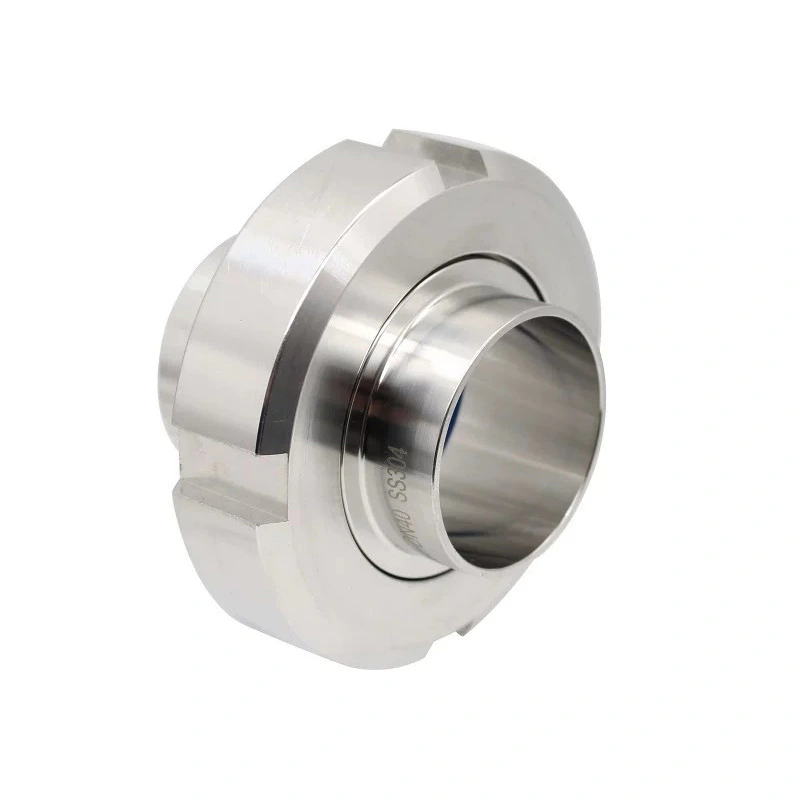

위생 SMS 유니온 파이프 피팅은 SUS304/1.4301 또는 SUS316L/1.4404 스테인레스 스틸로 제조되며 SMS 1145 위생 조합 요구 사항에 따라 설계되었습니다. 정밀 가공된 연결 및 밀봉 표면이 도움이 됩니다. 매끄러운 내부 표면은 공정 라인 내에서 제품 유지를 감소시키는 동시에 안정적인 조인트를 유지합니다.
AVM SMS Union Pipefitting은 유제품, 식품 및 음료, 양조, 제약, 생명 공학, 화장품, 특히 청결성과 편리한 파이프라인 유지 관리가 필요한 기타 위생적인 액체 처리 시스템 중요합니다.
유니온은 위생 배관 연결에 대한 SMS 1145 요구 사항에 따라 설계되었습니다. 표준화된 구조 해당 SMS 위생 구성 요소와의 호환성을 촉진하고 엔지니어가 서비스 가능한 구축을 가능하게 합니다. 프로세스 배관 시스템.
유니온 형식은 장비 교체를 위해 주기적으로 열어야 하는 파이프라인에 특히 유용합니다. 검사, 청소 또는 공정 라인 수정.
AVM은 SUS304/1.4301 및 SUS316L/1.4404 재질 옵션을 제공합니다.
SUS304는 표준 내식성이 충분한 일반 위생 처리 용도에 적합합니다. SUS316L은 더 높은 내식성을 제공하며 제약, 생명공학, 유제품 및 산업 분야에 일반적으로 선택됩니다. 더욱 까다로운 프로세스 환경.
재료 선택은 공정 매체, 세척 화학물질, 작동 온도 및 적용 가능한 사항을 고려해야 합니다. 업계 요구 사항.

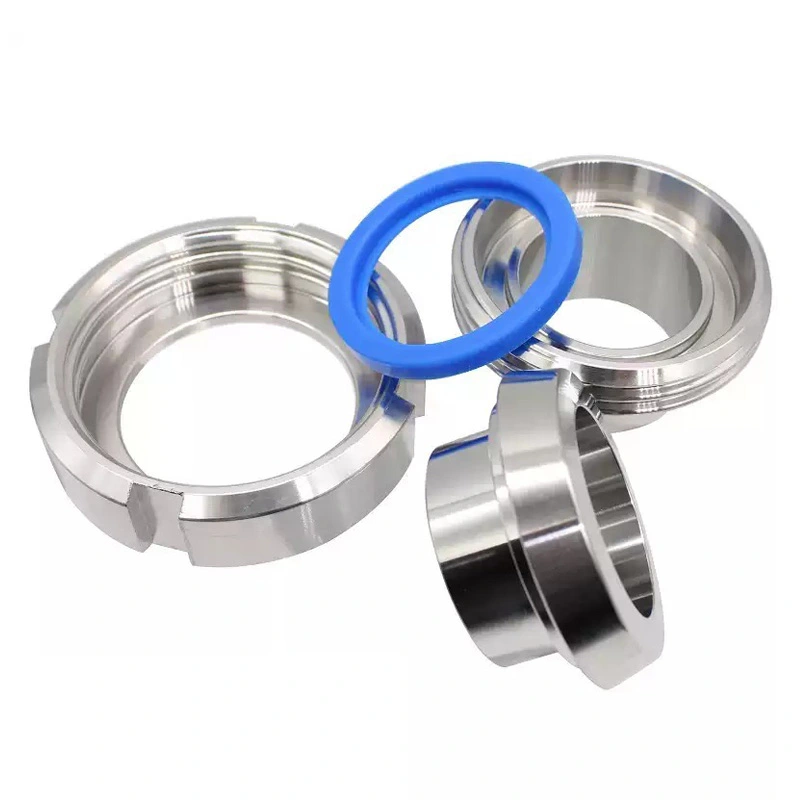

설치 조건이 다르면 다른 연결 배열이 필요합니다. AVM SMS Union Pipefitting은 다음과 같습니다. 나사식 유니온, 용접 유니온 및 수/암 유니온 구성으로 제공됩니다.
이를 통해 구매자는 기존 배관, 장비 인터페이스, 설치 방법 및 유지 보수 요구 사항.
밀봉 인터페이스는 위생 유니온을 선택할 때 가장 중요한 고려 사항 중 하나입니다. AVM SMS 조합 사용 정상 작동 중에 누출을 줄이는 데 도움이 되는 정밀 가공된 밀봉 표면과 호환 가능한 위생 밀봉 재료 운영.
사용 가능한 씰 재질에는 EPDM, FKM, PTFE 및 실리콘이 포함되어 있어 씰링 구성을 선택할 수 있습니다. 공정 매체 및 작동 조건에 따라.
표준 표면 마감은 Ra ≤ 0.8μm입니다. 매끄러운 내부 표면은 공정 유체가 흐를 수 있는 영역을 줄이는 데 도움이 됩니다. 위생적인 배관 시스템의 청소 절차를 유지하고 지원합니다.
| 목 | 사양 |
| 제품 | 위생적인 SMS 유니온 파이프 피팅 |
| 기준 | SMS 1145 |
| 크기 범위 | DN10 – DN100 |
| 재료 | SUS304 / 1.4301, SUS316L / 1.4404 |
| 씰 재질 | EPDM/FKM/PTFE/실리콘 |
| 표준 표면 마감 | Ra ≤ 0.8μm |
| 연결 유형 | 나사 유니온 / 용접 유니온 / 수-암 유니온 |
| 청소 | CIP/SIP 호환 |
| 애플리케이션 | 위생 공정 배관 시스템 |
유니온 구조를 통해 파이프라인을 절단하지 않고도 연결된 구성 요소를 분리할 수 있습니다. 이는 다음과 같은 경우에 유용합니다. 펌프, 밸브, 기구, 탱크 또는 기타 공정 장비를 검사하거나 교체해야 합니다.
정기적인 생산 유지 관리를 수행하는 공장의 경우 제거 가능한 유니온 연결을 통해 관련 작업을 줄일 수 있습니다. 배관 시스템의 개별 섹션에 접근합니다.
연결부는 올바른 개스킷과 조임 방법을 사용하여 조립해야 합니다. 과도한 조임이 필요합니다. 씰링 부품이 손상되거나 연결 성능에 영향을 미칠 수 있으므로 피하십시오.
위생 SMS 유니온 파이프 피팅은 CIP 및 SIP 세척을 사용하여 위생 배관 시스템에 통합될 수 있습니다. 선택한 재료와 씰이 실제 세척 화학물질, 온도, 압력 및 멸균 조건.
위생적인 연결은 기계적 결합 이상의 기능을 제공해야 합니다. 내부 기하학, 밀봉 구조, 표면 마감 및 재료 선택은 모두 청소 및 오염 제어에 영향을 미칩니다.
AVM 위생 SMS 유니온 파이프 피팅은 부드러운 내부 흐름 경로와 스테인레스 스틸 구조를 사용하여 제품 유지 및 위생 처리 지원.
제약, 생명공학, 식품 및 유제품 프로젝트의 경우 구매자는 전체 배관 어셈블리를 평가해야 합니다. 품질을 평가하기보다는 튜브, 피팅, 개스킷, 밸브, 용접 품질, 청소 절차 등을 포함합니다. 독립적으로 연합.
SMS 유니온은 우유, 크림, 요구르트 및 기타 액상 유제품에 사용되는 유제품 공정 라인에 적합합니다. 는 탈착식 연결 구조는 정기적인 점검과 청소가 필요한 장비에 유용합니다.
유니온은 음료 생산, 액상 식품 가공, 성분 이송 및 위생 유틸리티에 사용할 수 있습니다. 청소 가능한 연결이 필요한 배관.
양조 장비에서 조합은 탱크, 펌프, 밸브 및 프로세스 파이프라인을 선택할 수 있도록 연결할 수 있습니다. 유지 관리를 위해 제거할 구성 요소입니다.
SUS316L 구조와 호환되는 밀봉재로 인해 유니온은 다음과 같은 클린 프로세스 배관에 적합합니다. 제약 및 생명공학 시설. 최종 재료 및 표면 요구 사항은 다음에 따라 선택되어야 합니다. 특정 프로세스 사양.
유니온은 화장품 및 적합한 화학제품의 위생적인 액상 가공 라인에 적용할 수 있습니다. 내식성, 청결성 및 유지 관리 가능한 연결이 필요합니다.
| 씰 재질 | 일반적인 선택 고려 사항 |
| EPDM | 다양한 수성 및 일반 위생 용도에 적합 |
| FKM | 더 높은 내화학성과 온도 저항성이 요구되는 곳에 적합합니다. |
| PTFE | 까다로운 화학적 호환성 요구 사항에 적합 |
| 실리콘 | 유연한 위생 씰링이 필요한 응용 분야에 일반적으로 선택됩니다. |
| 선정기준 | 공정 매체, 온도, 압력, 세정제, 멸균 조건 |
실제 씰 재질은 주문하기 전에 공정 매체 및 작동 조건과 비교하여 확인해야 합니다.
사용 가능한 범위는 DN10~DN100입니다. 유니온 크기는 기존 튜브 또는 장비 연결과 일치해야 합니다. 단지 예상유량에 따라서만 선택되는 것이 아니라.
SUS304는 다양한 일반 위생 용도에 적합한 반면, SUS316L은 일반적으로 부식성이 높은 용도에 선호됩니다. 저항성과 더욱 까다로운 위생 공정 조건.
나사형, 용접형 및 수/암 구성은 다양한 설치 요구 사항을 충족합니다. 구매자는 확인해야합니다 Union을 선택하기 전의 기존 파이프라인 인터페이스.
EPDM, FKM, PTFE 및 실리콘은 화학적 및 온도 저항 특성이 다릅니다. 씰은 다음과 같아야합니다. 실제 공정과 세척조건을 고려하여 선정하였습니다.
AVM은 다양한 크기, 스테인레스 스틸 등급, 연결 구성, 위생 공정 배관 프로젝트를 위한 씰링 재료.
견적을 요청할 때 구매자는 DN 크기, 재질 등급, 연결 유형, 씰 재질, 수량, 표면 마감 및 적용.
유제품, 식품, 음료, 제약, 생명공학, 화장품 및 기타 청정 공정 프로젝트의 경우 AVM은 다음을 확인할 수 있습니다. 특정 주문 요구 사항에 따라 적절한 구성 및 사용 가능한 기술 문서를 제공합니다.
이 제품은 SMS 1145 위생 연합 요구 사항에 따라 설계되었으며 호환 가능한 위생 제품을 위해 고안되었습니다. 프로세스 배관 시스템.
표준 재질 옵션은 SUS304/1.4301 및 SUS316L/1.4404입니다. 적절한 등급을 선택해야 합니다. 공정 매체 및 부식 요구 사항에 따라.
표준 크기 범위는 DN10~DN100입니다. 필요한 크기는 기존 위생 튜브와 일치해야 하며 장비 연결.
사용 가능한 옵션에는 EPDM, FKM, PTFE 및 실리콘이 포함됩니다. 올바른 재료는 공정 매체에 따라 다릅니다. 온도, 압력, 세척용 화학물질, 멸균 조건.
예. 선택된 씰링이 제공되는 경우 유니언은 CIP/SIP 호환 위생 시스템에 통합될 수 있습니다. 재료 및 전체 연결 어셈블리는 실제 세척 및 멸균 조건에 적합합니다.
용접 연결은 영구 파이프 조인트를 생성하는 반면, 유니온은 제거 가능한 연결을 제공합니다. SMS 노조는 장비나 파이프라인 부분을 정기적으로 검사, 교체 또는 분해해야 하는 경우 특히 유용합니다.
모든 제약 응용 분야에 동일한 재료 구성이 필요한 것은 아닙니다. 그러나 SUS316L이 일반적으로 선택됩니다. 까다로운 위생적이고 부식에 민감한 공정 환경에 적합합니다. 최종 재료 등급을 결정해야 합니다. 프로세스 사양에 따라.
표준 표면 마감은 Ra ≤ 0.8μm입니다. 프로젝트에 다른 표면 사양이 필요한 경우 다음과 같이 해야 합니다. 생산 전에 AVM으로 확인되었습니다.
표준 생산 리드타임은 7~10일입니다. 실제 일정은 주문 수량, 자재 가용성, 제품 사양 및 사용자 정의 요구 사항. 긴급 주문은 주문하기 전에 AVM에서 확인해야 합니다.
표준 조건은 T/T 또는 L/C로 선적하기 전 보증금 30%와 잔액 70%입니다. 소액 주문을 지불해야 합니다. 생산 전에 전체.
제품은 국제 운송을 위해 종이 및 목재 케이스에 안전하게 포장됩니다. 포장 준비 주문 수량 및 배송 요구 사항에 따라 확인할 수 있습니다.
