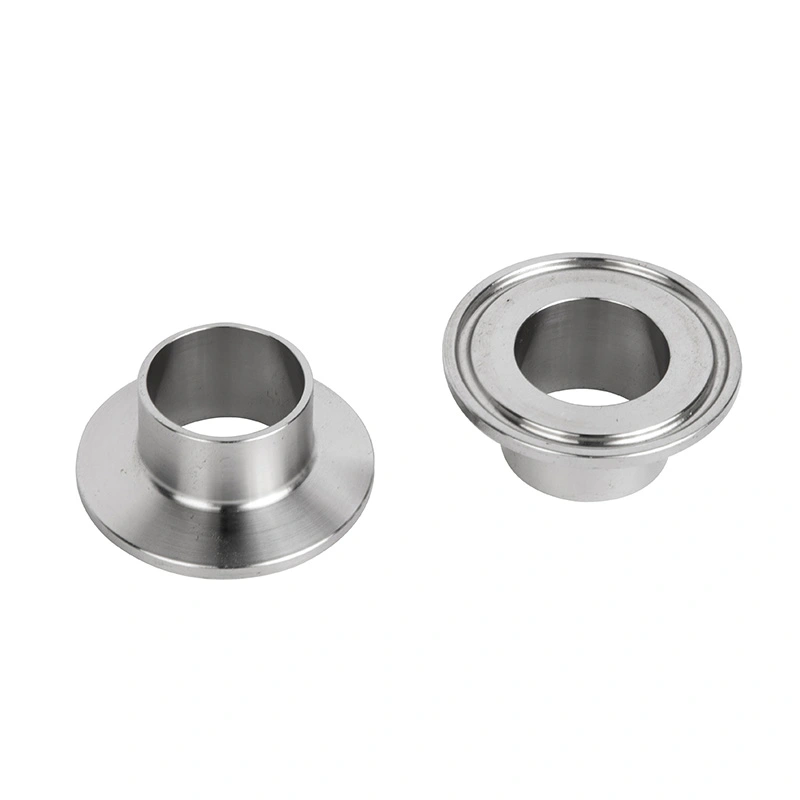

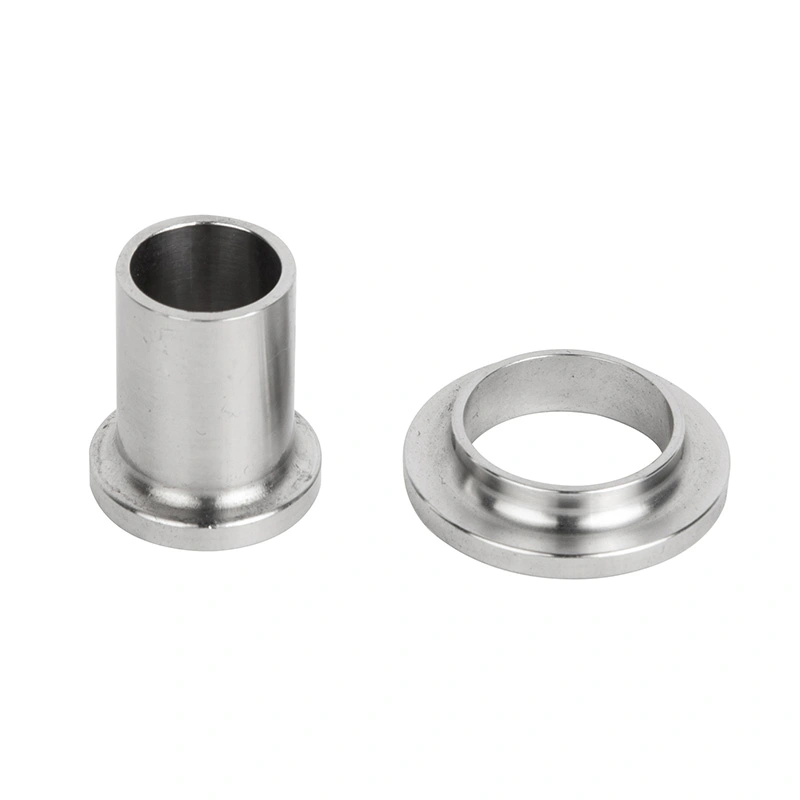

위생적인 BS 4825 페룰

Hygienic BS 4825 페럴은 주로 316L 스테인레스 스틸(1.4404)로 제조되어 내식성, 기계적 강도 및 위생 성능이 우수합니다. 304 스테인레스 스틸 옵션도 있습니다. 재료 요구 사항이 덜 까다로운 응용 분야에 사용할 수 있습니다.

BS 4825 Part 3에 따라 설계된 페럴은 1/2"에서 8"까지의 크기로 제공됩니다. 정밀 가공되어 있습니다. 밀봉면과 매끄러운 내부 표면은 제품 유지를 줄이고 CIP/SIP 세척 절차를 지원하는 데 도움이 됩니다.

연결 표준 및 재료

1. BS 4825 3부

AVM 페룰은 BS 4825 Part 3 위생 페룰과 관련된 치수 요구 사항을 따릅니다. 디자인되었습니다 호환되는 위생 클램프 연결과 함께 사용하여 공정 장비와 파이프라인 섹션을 연결할 수 있습니다. 파이프를 절단하거나 재용접하지 않고 연결을 끊었습니다.

따라서 정기적인 검사, 청소, 부품 교체 또는 작업이 필요한 시스템에 연결이 적합합니다. 장비 유지 보수가 필요합니다.

2. 316L 스테인레스 스틸

316L 스테인레스 스틸 / 1.4404는 더 높은 내식성과 위생적인 성능. 제약, 생명공학, 유제품, 식품, 고순도 분야에 일반적으로 선택됩니다. 프로세스 시스템.

304 스테인레스 스틸은 공정 매체와 환경 조건에서는 316L의 추가 내식성이 필요하지 않습니다.

재료 선택은 공정 매체, 세척 화학물질, 작동 온도 및 적용 가능한 사항을 기반으로 해야 합니다. 프로젝트 요구 사항.

3. 트라이-클램프 연결

Hygienic BS 4825 페룰은 호환되는 개스킷 및 클램프와 함께 작동하는 위생 클램프 연결을 사용합니다. 이 구성을 사용하면 영구 연결에 비해 상대적으로 빠르게 연결을 조립하고 분해할 수 있습니다. 용접 연결.

올바른 밀봉을 위해 페룰, 개스킷 및 클램프는 치수가 일치하는 호환 세트로 선택해야 합니다.

표면 마감 및 청결성

위생 페룰의 내부 표면 상태는 제품 유지 및 세척 성능에 직접적인 영향을 미칩니다. AVM BS 4825 페룰은 Ra ≤ 0.8μm의 표준 마감 처리된 매끄러운 내부 표면을 사용합니다.

매끄러운 보어는 공정 매체가 축적될 수 있는 영역을 줄이고 보다 효과적인 청소 및 배수를 지원합니다. 페룰은 CIP 및 SIP 절차를 사용하여 위생 배관 시스템에 통합될 수 있습니다. 완전한 조립품과 밀봉 부품은 지정된 세척 및 멸균 조건에 적합합니다.

고순도 응용 분야의 경우 구매자는 생산 전에 필요한 표면 마감 및 문서화를 지정할 수 있습니다.

위생 표준 및 규정 준수

AVM Hygienic BS 4825 페룰은 위생적인 구조, 자재 등 위생 처리 시스템용으로 설계되었습니다. 호환성, 표면 상태 및 세척성이 중요합니다. 제품 구성은 다음에 따라 선택할 수 있습니다. 3-A 위생 표준, EHEDG 위생 설계 원칙 및 FDA 식품 접촉과 관련된 요구 사항 재료 요구 사항.

적용 가능한 규정 준수 요구 사항은 스테인리스강 등급, 표면 마감, 개스킷 재질 및 완전한 연결 구성. AVM은 특정 제품에 따라 해당 문서를 확인할 수 있습니다. 및 프로젝트 요구 사항.

1. 3-A 위생 요건

식품 및 유제품 가공 분야의 경우 적용 가능한 3-A 위생 규정에 따라 페룰을 지정할 수 있습니다. 부드러운 제품 접촉 표면, 청결성 및 위생적인 연결을 고려하여 요구 사항을 충족합니다. 디자인.

2. EHEDG 위생 설계

페룰은 특히 EHEDG 위생 설계 원칙에 따라 설계된 배관 시스템에 통합될 수 있습니다. 낮은 제품 보유력, 효과적인 세척 및 위생적인 공정 조건이 필요한 응용 분야에 적합합니다.

3. FDA 자재 요구사항

제품 접촉과 관련된 식품 및 음료 응용 분야의 경우 적합한 재료 및 밀봉 구성이 가능합니다. 해당 FDA 요구 사항에 따라 선택됩니다. 특정 FDA 문서는 다음에 따라 확인되어야 합니다. 제공된 재료 및 개스킷 구성.

기술적인 하이라이트

일반적인 BS 4825 페룰 치수

다음 치수는 위생 배관 용도로 제공되는 일반적인 페룰 크기를 포함합니다. 구매자는 확인해야 합니다 주문하기 전에 필요한 튜브 OD 및 연결 치수를 확인하십시오.

프로세스 요구사항별 신청

1. 바이오의약품 공정 배관

페룰은 액체 이송, 장비 연결 및 세척 공정을 위한 위생 공정 라인에서 사용할 수 있습니다. 시스템. 또한 클램프 구성을 통해 검사 및 유지 관리를 위해 연결된 구성 요소를 제거할 수도 있습니다.

2. 식품 및 음료 생산

일반적인 응용 분야에는 음료 가공, 액체 식품 생산, 성분 전달 및 위생 유틸리티가 포함됩니다. 내식성과 청소 가능한 파이프 연결이 필요한 시스템.

3. 유제품 가공

316L 스테인레스 스틸 페룰은 위생적인 우유, 크림, 요구르트 및 기타 유제품 가공 시스템에 적합합니다. 연결과 빈번한 청소는 정상적인 생산의 일부입니다.

4. 양조 시스템

Hygienic BS 4825 Ferrule은 배관을 포함한 위생적인 양조 및 음료 장비에 설치할 수 있습니다. 탱크, 펌프, 밸브 및 기타 공정 구성 요소 간의 연결.

5. 고순도 액체 이송

고순도 액체 시스템의 경우 매끄러운 내부 표면과 위생 클램프 연결로 세척이 가능합니다. 배관 배열. 최종 재료, 표면 마감, 개스킷 및 세척 절차는 다음에 따라 선택되어야 합니다. 프로세스 사양에 따릅니다.

구매자를 위한 페룰 선택

1. 튜브 사이즈 확인

페룰은 실제 튜브 외부 직경 및 해당 BS 4825 치수와 일치해야 합니다. 공칭 파이프 크기만 교체 부품을 주문할 때 사용해서는 안 됩니다.

2. 재료등급을 선택하세요

316L은 일반적으로 까다로운 위생, 제약, 생명 공학, 유제품 및 부식에 민감한 분야에 선호됩니다. 응용 프로그램. 304는 내식성이 공정 환경에 충분할 때 고려될 수 있습니다.

3. 표면 마감 확인

표준 Ra ≤ 0.8μm 마감은 다양한 위생 응용 분야에 적합합니다. 청결도가 더욱 강화된 프로젝트 요구 사항에 따라 해당되는 경우 더 매끄러운 표면 마감을 지정할 수 있습니다.

4. 개스킷과 클램프를 일치시키세요

위생 페룰에는 완전한 연결을 형성하기 위해 호환되는 개스킷과 클램프가 필요합니다. 치수와 적절한 조립 및 밀봉을 보장하기 위해 이러한 구성 요소의 재질을 함께 확인해야 합니다.

5. 청소 조건 고려

구매자는 예상되는 세척 화학물질, 온도, 멸균 조건 및 작동 조건을 제공해야 합니다. CIP/SIP 시스템용 페룰 및 씰링 구성 요소를 선택할 때 환경을 고려하십시오.

AVM 공급 및 기술 지원

AVM은 다양한 크기, 재료 등급, 표면 마감 및 연결 구성.

견적 및 기술 확인을 위해 구매자는 튜브 OD, 재료 등급, 수량, 표면 마감, 개스킷 요구 사항 및 적용.

제약, 생명공학, 식품, 유제품, 음료 및 고순도 프로젝트의 경우 AVM은 적용 가능 여부를 확인할 수 있습니다. 특정 주문 요구 사항에 따라 제품 구성 및 사용 가능한 기술 문서를 제공합니다.

FAQ

1. AVM BS 4825 페룰은 어떤 표준을 따르나요?

페룰은 위생 페룰에 대한 BS 4825 Part 3 요구 사항에 따라 설계되었으며 다음과 호환됩니다. 위생 클램프 배관 시스템.

2. 페럴에는 어떤 재료를 사용할 수 있나요?

표준 재질은 316L 스테인리스 스틸/1.4404입니다. 304 스테인레스 스틸도 적합한 용도로 공급될 수 있습니다. 응용 프로그램.

3. 어떤 사이즈를 이용할 수 있나요?

제공되는 크기 범위는 1/2" ~ 8"입니다. 일반적인 크기에는 1/2", 1", 2", 3", 4" 및 6"이 포함됩니다. 정확한 치수는 주문하기 전에 필요한 튜브 표준에 대해 확인하십시오.

4. 페룰은 제약 분야에 적합합니까?

예. 페룰은 선택한 재료가 제약 및 생명 공학 위생 배관 시스템에 사용될 수 있습니다. 표면 마감, 개스킷 및 완전한 시스템 구성이 프로젝트의 위생 요구 사항을 충족합니다.

5. 제품이 3-A, EHEDG 및 FDA 요구 사항을 지원합니까?

페룰은 해당 3-A, EHEDG 및 FDA 관련 요구 사항에 따라 구성할 수 있습니다. 정확한 준수 문서화는 재료, 표면 마감, 개스킷 및 특정 제품 구성에 따라 다릅니다. 구매자는 주문하기 전에 AVM에 필요한 문서를 확인하십시오.

6. 표준 표면조도는 어떻게 되나요?

표준 표면 마감은 Ra ≤ 0.8μm입니다. 프로젝트에 다른 표면 사양이 필요한 경우 구매자는 견적을 요청할 때 필요한 마감을 명시하십시오.

7. 페룰을 CIP 및 SIP 시스템에 사용할 수 있습니까?

예. 페룰은 CIP/SIP 호환 위생 배관 시스템에 통합될 수 있습니다. 완전한 연결 개스킷과 클램프를 포함한 조립품은 실제 세척 및 멸균 조건에 적합해야 합니다.

8. 페룰에 위생 클램프와 개스킷이 포함되어 있습니까?

페룰은 튜브 연결 부품입니다. 프로젝트에 따라 호환 가능한 클램프 및 개스킷을 지정할 수 있습니다. 요구 사항. 구매자는 개별 페룰이 필요한지 아니면 완전한 연결 어셈블리가 필요한지 확인해야 합니다.

9. 304L과 316L 스테인리스강 중에서 어떻게 선택합니까?

316L 스테인레스 스틸은 일반적으로 더 높은 내식성과 까다로운 위생 응용 분야에 권장됩니다. 304 스테인리스강은 공정 매체와 작동 환경이 재료와 호환되는 곳에서 사용할 수 있습니다. 속성.
